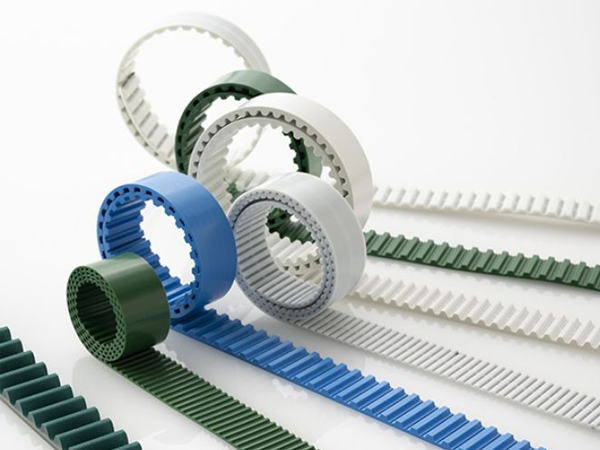

フリースパン®ベルトとは

フリースパン®ベルトは、熱可塑性ポリウレタン製のロングスパン対応タイミングベルトです。ジョイントタイプ、オープンエンドタイプ、フレックスタイプをラインアップしています。また、加工自由度が高く、ベルト背面に各種プロファイルやカバーを取り付けることが可能です。
大型歯形を採用したフリースパン®ベルトは、ローラチェーンと比較して大幅な軽量化ができ、高速搬送・低騒音化・省メンテナンスに貢献し、ローラチェーンからの置き換えにも最適です。

お問い合わせ

フリースパン®ベルトの特長

ロングスパン対応

最大100mまでの長尺品の製造が可能で、ロングスパン搬送や大型設備に最適です。また、用途に応じて任意の長さでご使用いただけます。
高精度な位置決め

歯付きベルト構造により、搬送物を高精度に位置決めできます。ベルトとプーリが同期して動作するため、安定した搬送精度を維持し、自動化設備や搬送ラインの生産性向上に貢献します。
優れた加工性

ベルトジョイント加工に加え、プロファイルやカバーなどの各種アタッチメントに対応。搬送用途に応じた最適なカスタマイズが可能です。
給油不要

ローラチェーンのような給油が不要なため、油の飛散による装置や製品の汚染を防止できます。メンテナンス工数の削減に加え、クリーンな搬送環境の維持にも貢献します。

フリースパン®ベルトのベルトタイプ

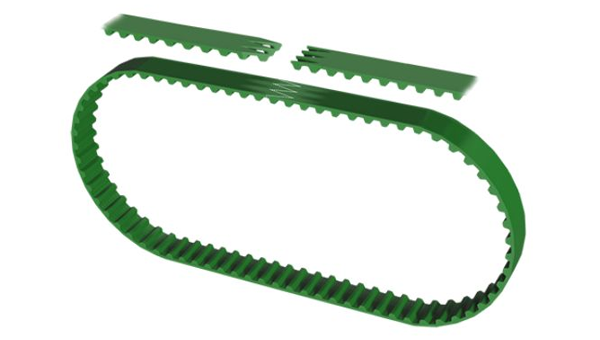

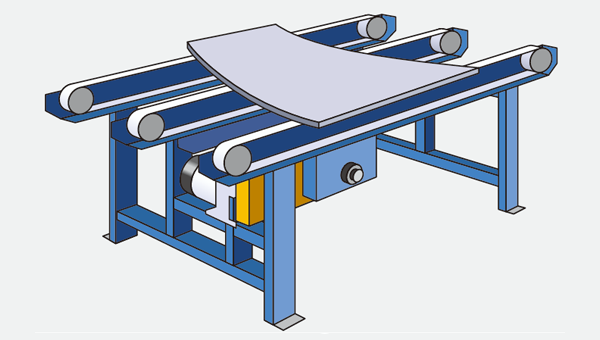

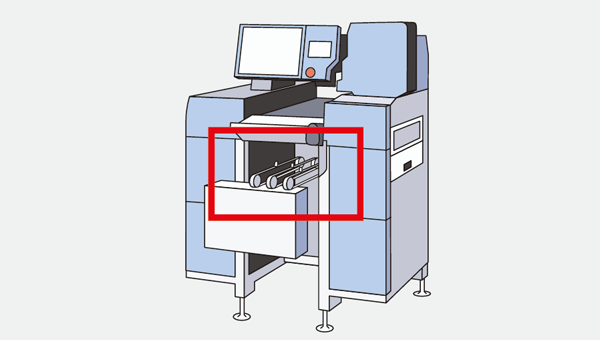

ジョイントタイプ（E）

必要な長さにエンドレス加工でき、スムーズな回転運動を実現します。搬送用途から軽負荷伝動用途まで、幅広い用途に対応します。

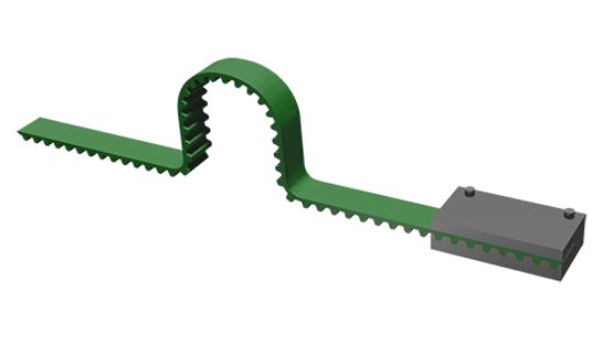

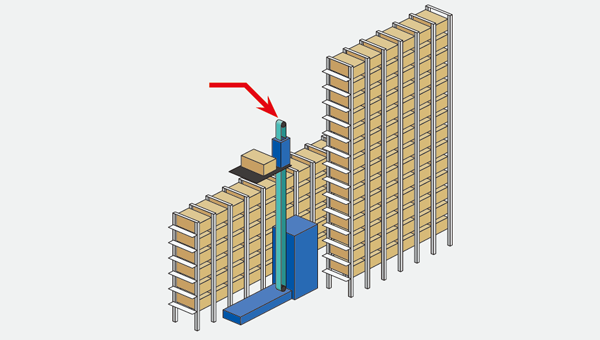

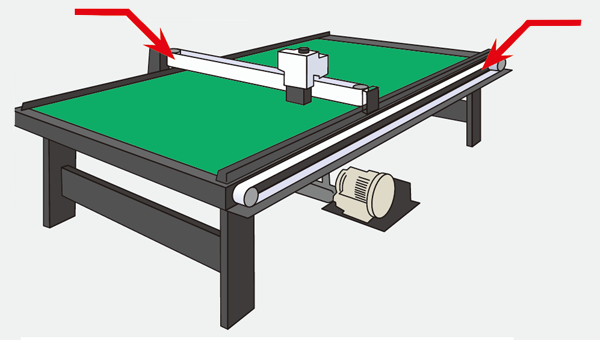

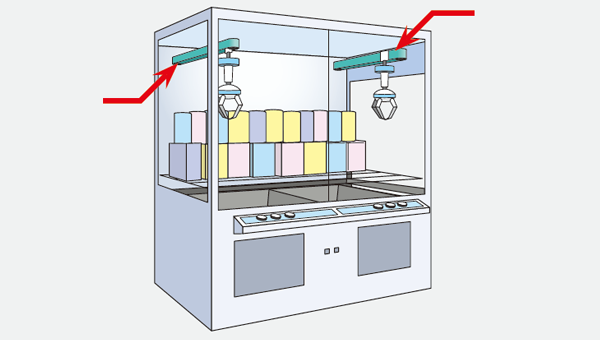

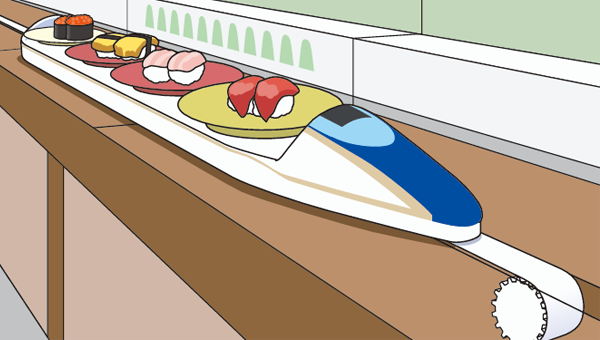

オープンエンドタイプ（O）

任意の長さで製作でき、往復運動に対応します。長いスパンでの使用が可能なほか、垂直搬送用途にも適しています。

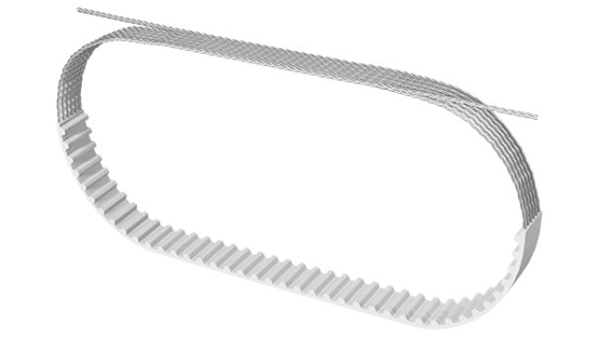

フレックスタイプ（F）

ベルトに継ぎ目がないため、エンドレス加工による強度低下がなく、高い耐久性を発揮します。伝動用途から高負荷搬送用途まで、幅広い用途に最適です。

フリースパン®ベルトの仕様

フリースパン®ベルトの加工

フリースパン®ベルトの歯形

詳細情報

ラインナップ

ベルト形

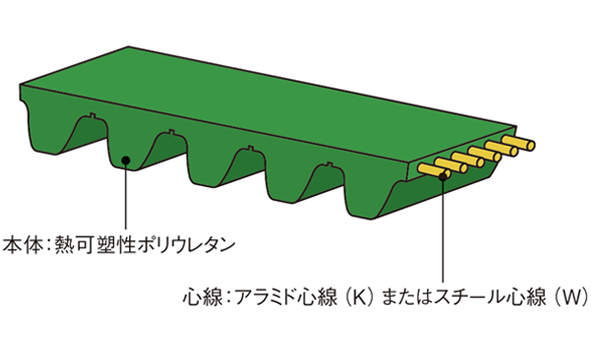

一般仕様

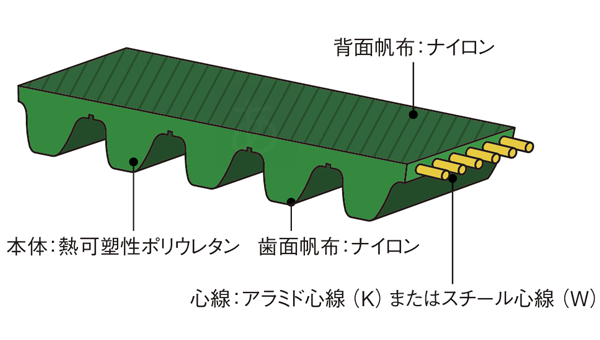

帆布仕様

ジョイント
タイプ

オープン
エンドタイプ

ジョイントタイプ

オープンエンドタイプ

アラミド心線

スチール心線

アラミド心線

スチール心線

アラミド心線

スチール心線

アラミド心線

スチール心線

歯面

背面

両面

歯面

背面

両面

歯面

背面

両面

歯面

背面

両面

T歯形

T5

●〇

〇

●〇

〇

●〇

〇

●〇

〇

T10

●〇●

〇

●〇●

〇

●〇

〇

●〇

〇

台形歯形

XL

●〇

〇

●〇

〇

ー

〇

ー

〇

ー

L

●〇

〇

●〇

〇

●〇

〇

●〇

ー

〇

H

●〇

〇

●〇

〇

●〇

〇

●〇

〇

AT歯形

AT5

ー

〇

ー

〇

ー

〇

ー

〇

AT10

ー

〇

ー

〇

ー

〇

ー

〇

AT20

ー

〇

ー

AT20H

ー

〇

ー

AT20HP

ー

〇

ー

STPD歯形

S5M

●〇

〇

●〇

〇

●〇

〇

●〇

〇

S8M

●〇

〇

●〇

〇

●〇

〇

●〇

〇

S25M

●

ー

●

ー

H歯形

H5M

ー

〇

ー

〇

H8M

ー

〇

ー

〇

H14M

ー

〇

ー

〇

Ｇ歯形

G14MHP

ー

〇
半透明

ー

フラット
タイプ

F20

ー

〇

ー

F20D

ー

●〇

ー

※表中の●〇●表示は、ベルト本体（ポリウレタン）の色調となります。
※帆布（歯面、背面、両面）の色調はすべて緑となります。

標準ベルト幅

ベルト形		標準幅呼称（標準幅）
T歯形	T5	10(10mm) / 15(15mm) / 20(20mm) / 25(25mm) / 30(30mm) / 40(40mm)
T歯形	T10	15(15mm) / 20(20mm) / 25(25mm) / 30(30mm) / 40(40mm) / 50(50mm) / 75(75mm) / 100(100mm)
台形歯形	XL	025(6.4mm) / 037(9.5mm) / 050(12.7mm) / 075(19.1mm) / 100(25.4mm)
	L	050(12.7mm) / 075(19.1mm) / 100(25.4mm) / 150(38.1mm) / 200(50.8mm) / 400(101.6mm)
	H	075(19.1mm) / 100(25.4mm) / 150(38.1mm) / 200(50.8mm) / 300(76.2mm) / 400(101.6mm)
AT歯形	AT5	10(10mm) / 15(15mm) / 20(20mm) / 25(25mm) / 30(30mm) / 40(40mm) / 50(50mm)
	AT10	15(15mm) / 20(20mm) / 25(25mm) / 30(30mm) / 40(40mm) / 50(50mm) / 75(75mm) / 100(100mm)
	AT20	25(25mm) / 40(40mm) / 50(50mm) / 75(75mm) / 100(100mm)
	AT20H	50(50mm) / 75(75mm) / 100(100mm)
	AT20HP	100(100mm)
STPD 歯形	S5M	100(10mm) / 150(15mm) / 200(20mm) / 250(25mm) / 300(30mm) / 500(50mm)
	S8M	150(15mm) / 200(20mm) / 250(25mm) / 300(30mm) / 400(40mm) / 500(50mm) / 750(75mm) / 1000(100mm)
	S25M	300(30mm) / 450(45mm)
H歯形	H5M	10(10mm) / 15(15mm) / 25(25mm) / 50(50mm) / 75(75mm) / 100(100mm) / 150(150mm)
	H8M	10(10mm) / 15(15mm) / 20(20mm) / 30(30mm) / 50(50mm) / 85(85mm) / 100(100mm) / 150(150mm)
	H14M	25(25mm) / 40(40mm) / 55(55mm) / 85(85mm) / 100(100mm) / 115(115mm)
G歯形	G14MHP	300(30mm) / 600(60mm) / 900(90mm) / 1200(120mm) / 1500(150mm)
フラットタイプ	F20	15(15mm) / 20(20mm) / 25(25mm) / 30(30mm) / 40(40mm) / 50(50mm) / 75(75mm) / 100(100mm)
フラットタイプ	F20D	40(40mm)

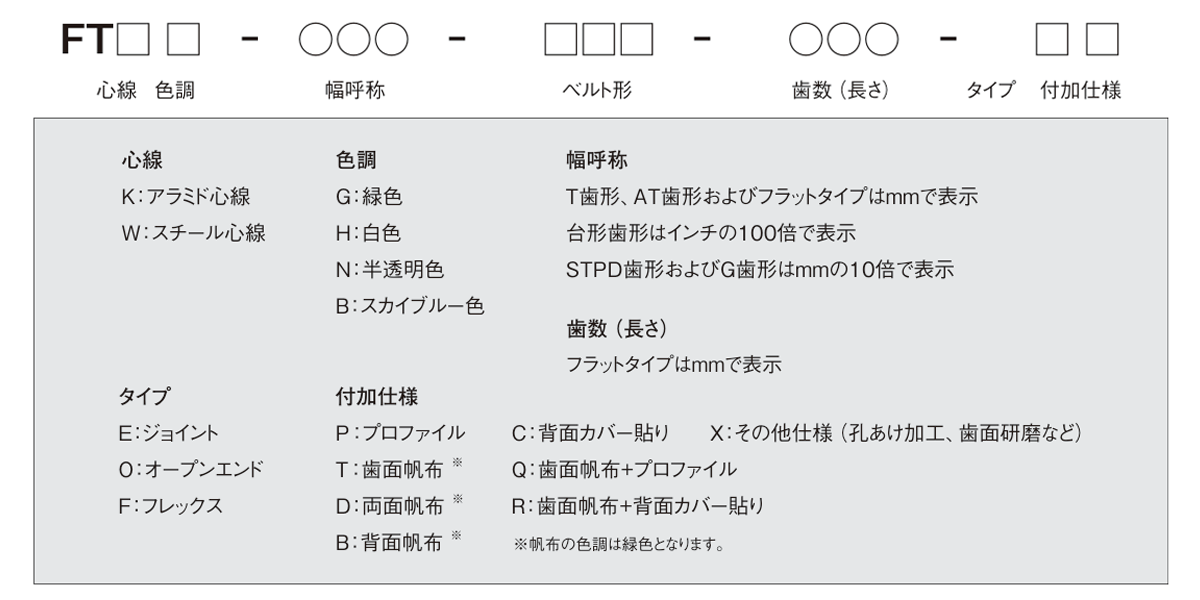

製品コード

項目	内容	項目	内容
心線	K：アラミド心線 W：スチール心線	幅呼称	T歯形、AT歯形、H歯形およびフラットタイプはmmで表示台形歯形はインチの100倍で表示 STPD歯形およびG歯形はmmの10倍で表示
色調	G：緑色 H：白色 N：半透明色 B：スカイブルー色	歯数	フラットタイプはmmで表示
タイプ	E：ジョイント O：オープンエンド F：フレックス	付加仕様	P：プロファイル T：歯面帆布 * D：両面帆布 * B：背面帆布 * C：背面カバー貼り Q：歯面帆布＋プロファイル R：歯面帆布＋背面カバー貼り X：その他仕様 *帆布の色調は緑色となります。

例	心線	色	幅	ベルト形	歯数（長さ）	タイプ	付加仕様
FTWH-250-S5M-450-O	スチール心線	白	25mm	S5M	450歯（2250mm）	オープンエンド
FTKG-200-H-85-EP	アラミド心線	緑	2インチ（50.8mm）	H	85歯（1079.5mm）	ジョイント	プロファイル
FTWN-1500-G14MHP-1000-OT	スチール心線	半透明	150mm	G14MHP	1000歯（14000mm）	オープンエンド	歯面帆布
FTWH-25-AT10-355-F	スチール心線	白	25mm	AT10	355歯（3550mm）	フレックス

フリースパン®ベルト設計上の留意点

長尺レイアウト
音波式張力計で張力を測定する場合、測定するスパンが長いと周波数が低くなり、測定器が反応しなくなる場合があります。
その場合は測定スパンを短くして再測定ください。
軸間距離の長いレイアウトでは、ベルト自重によるたわみにより、ジャンピングが発生しやすくなる可能性があります。
たわみ防止ローラやジャンピング防止ローラの設置をお奨めします。

多本掛けで使用する場合
駆動プーリ・従動プーリ共同一軸に複数のプーリを取り付けると、各々のベルトに均一に張力が与えられないため、ベルト伸び差により噛み合い不良や騒音を発生させる原因となります。従動プーリ（もしくは背面アイドラ）を独立させ、1本毎にベルト張力やアライメントが調整できる機構としてください。
