フリースパン®ベルトの仕様

一般仕様

長尺往復運転｜搬送用

フリースパン®ベルトの一般的な仕様です。
耐摩耗性に優れた熱可塑性ポリウレタンを採用し、耐油性・耐オゾン性にも優れています。用途に応じてアラミド心線とスチール心線を選択できます。

お問い合わせ

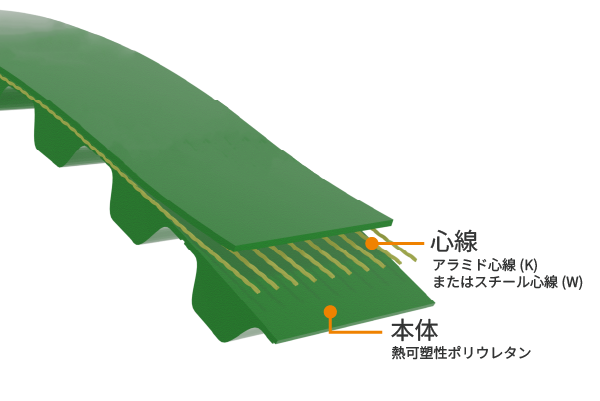

構成材料

・本体
耐摩耗性に優れた熱可塑性ポリウレタンを採用し、クリーンな環境で使用できます。
耐油性・耐オゾン性にも優れています。

・心線
屈曲性に優れたアラミド心線と、伸びの少ない高精度な位置決めに適したスチール心線をラインアップしています。

用途例

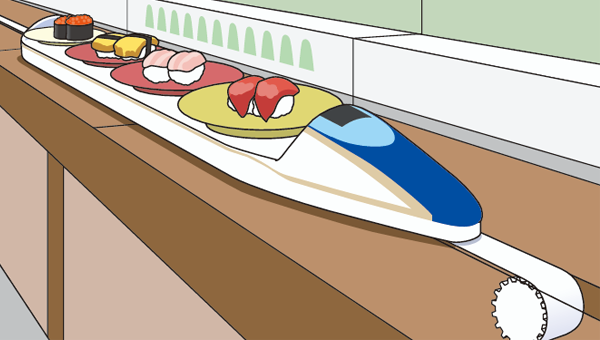

回転寿司店のオーダーレーン　FTKG-S5M-O

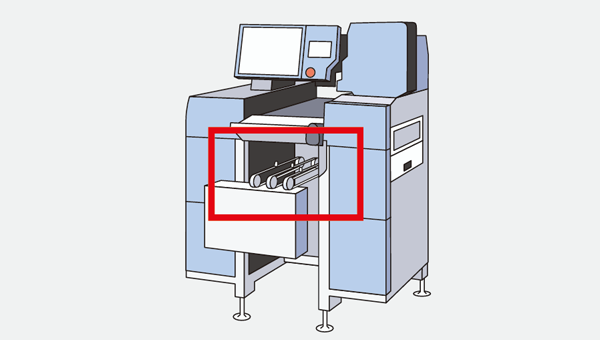

自動包装値付装置　FTKW-T10-EP（プロファイル付き）

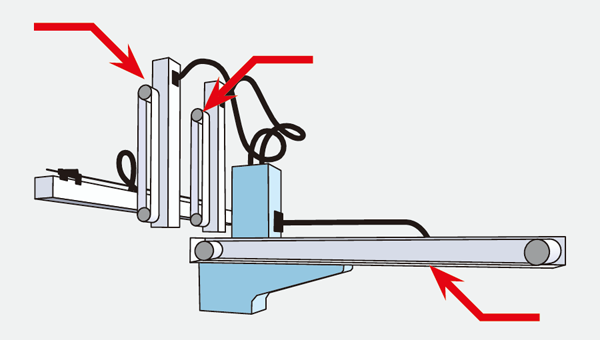

取り出しロボット　FTWH-S5M-O

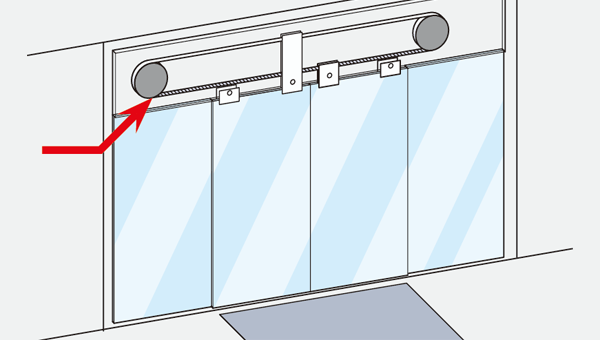

自動ドアの開閉　FTWH-S5M-O

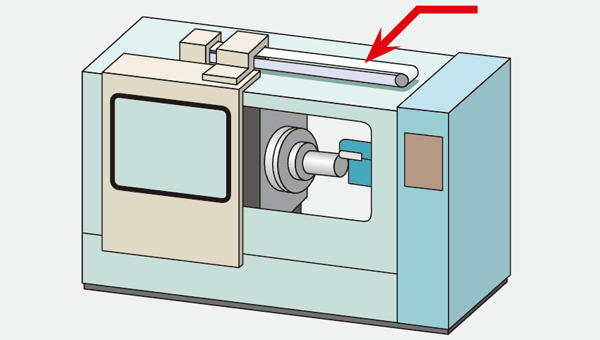

工作機械のドア開閉　FTKG-S5M-O

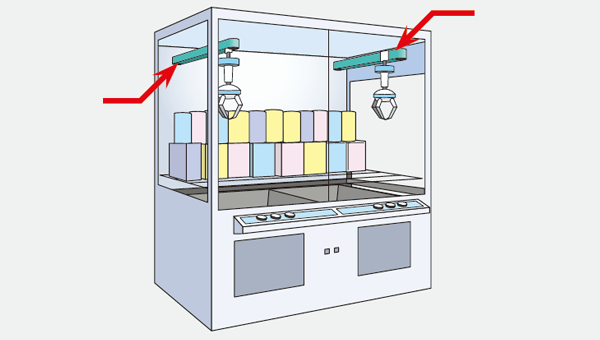

クレーンゲーム　FTKG-T5-E

ラインナップ（一般仕様）

	ベルト形	一般仕様
		ジョイントタイプ		オープンエンドタイプ
		ジョイントタイプ		オープンエンドタイプ
		アラミド心線	スチール心線	アラミド心線	スチール心線
		アラミド心線	スチール心線	アラミド心線	スチール心線
T歯形	T5	●〇	〇	●〇	〇
T歯形	T10	●〇●	〇	●〇●	〇
台形歯形	XL	●〇	〇	●〇	〇
	L	●〇	〇	●〇	〇
	H	●〇	〇	●〇	〇
AT歯形	AT5	ー	〇	ー	〇
	AT10	ー	〇	ー	〇
	AT20	ー	ー	ー	ー
	AT20H	ー	ー	ー	〇
	AT20HP	ー	ー	ー	〇
STPD歯形	S5M	●〇	〇	●〇	〇
	S8M	●〇	〇	●〇	〇
	S25M	●	ー	●	ー
H歯形	H5M	ー	ー	ー	〇
	H8M	ー	ー	ー	〇
	H14M	ー	ー	ー	〇
Ｇ歯形	G14MHP	ー	ー	ー	ー
フラットタイプ	F20	ー	ー	ー	〇
フラットタイプ	F20D	ー	ー	ー	●〇

標準ベルト幅（一般仕様）

ベルト形		標準幅呼称（標準幅）
T歯形	T5	10(10mm) / 15(15mm) / 20(20mm) / 25(25mm) / 30(30mm) / 40(40mm)
T歯形	T10	15(15mm) / 20(20mm) / 25(25mm) / 30(30mm) / 40(40mm) / 50(50mm) / 75(75mm) / 100(100mm)
台形歯形	XL	025(6.4mm) / 037(9.5mm) / 050(12.7mm) / 075(19.1mm) / 100(25.4mm)
	L	050(12.7mm) / 075(19.1mm) / 100(25.4mm) / 150(38.1mm) / 200(50.8mm) / 400(101.6mm)
	H	075(19.1mm) / 100(25.4mm) / 150(38.1mm) / 200(50.8mm) / 300(76.2mm) / 400(101.6mm)
AT歯形	AT5	10(10mm) / 15(15mm) / 20(20mm) / 25(25mm) / 30(30mm) / 40(40mm) / 50(50mm)
	AT10	15(15mm) / 20(20mm) / 25(25mm) / 30(30mm) / 40(40mm) / 50(50mm) / 75(75mm) / 100(100mm)
	AT20	25(25mm) / 40(40mm) / 50(50mm) / 75(75mm) / 100(100mm)
	AT20H	50(50mm) / 75(75mm) / 100(100mm)
	AT20HP	100(100mm)
STPD 歯形	S5M	100(10mm) / 150(15mm) / 200(20mm) / 250(25mm) / 300(30mm) / 500(50mm)
	S8M	150(15mm) / 200(20mm) / 250(25mm) / 300(30mm) / 400(40mm) / 500(50mm) / 750(75mm) / 1000(100mm)
	S25M	300(30mm) / 450(45mm)
H歯形	H5M	10(10mm) / 15(15mm) / 25(25mm) / 50(50mm) / 75(75mm) / 100(100mm) / 150(150mm)
	H8M	10(10mm) / 15(15mm) / 20(20mm) / 30(30mm) / 50(50mm) / 85(85mm) / 100(100mm) / 150(150mm)
	H14M	25(25mm) / 40(40mm) / 55(55mm) / 85(85mm) / 100(100mm) / 115(115mm)
G歯形	G14MHP	300(30mm) / 600(60mm) / 900(90mm) / 1200(120mm) / 1500(150mm)
フラットタイプ	F20	15(15mm) / 20(20mm) / 25(25mm) / 30(30mm) / 40(40mm) / 50(50mm) / 75(75mm) / 100(100mm)
フラットタイプ	F20D	40(40mm)

製品コード

項目	内容	項目	内容
心線	K：アラミド心線 W：スチール心線	幅呼称	T歯形、AT歯形、H歯形およびフラットタイプはmmで表示台形歯形はインチの100倍で表示 STPD歯形およびG歯形はmmの10倍で表示
色調	G：緑色 H：白色 N：半透明色 B：スカイブルー色	歯数	フラットタイプはmmで表示
タイプ	E：ジョイント O：オープンエンド F：フレックス	付加仕様	P：プロファイル T：歯面帆布 * D：両面帆布 * B：背面帆布 * C：背面カバー貼り Q：歯面帆布＋プロファイル R：歯面帆布＋背面カバー貼り X：その他仕様 *帆布の色調は緑色となります。

例	心線	色	幅	ベルト形	歯数（長さ）	タイプ	付加仕様
FTWH-250-S5M-450-O	スチール心線	白	25mm	S5M	450歯（2250mm）	オープンエンド
FTKG-200-H-85-EP	アラミド心線	緑	2インチ（50.8mm）	H	85歯（1079.5mm）	ジョイント	プロファイル
FTWH-25-AT10-355-F	スチール心線	白	25mm	AT10	355歯（3550mm）	フレックス
