フリースパン®ベルトの加工

背面カバー貼り加工

長尺 往復運転｜搬送用

ベルトの背面（搬送面）に様々なカバーを貼り合わせることが可能です。

〇フラットＵ、フラットＶ：背厚仕様や搬送物とのグリップ力が向上します。
〇たて溝、ラフトップおよびヘリンボーン：カバーの摩擦係数が高く、傾斜搬送ができます。

ラインナップ

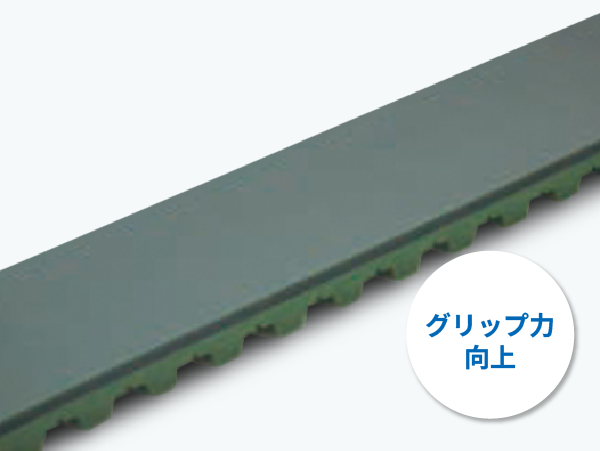

  • フラットU

    フラットU：グリップ力向上

    材質：ポリウレタンカバー
    カバー厚み：約0.5mm（緑）

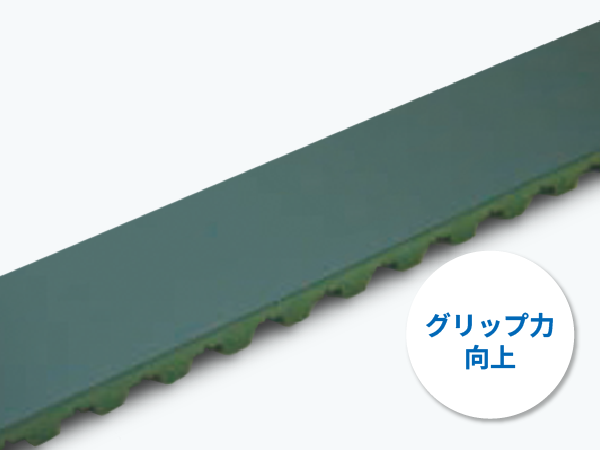

  • フラットV

    フラットV：グリップ力向上

    材質：PVCカバー
    カバー厚み：約2.0mm（緑）

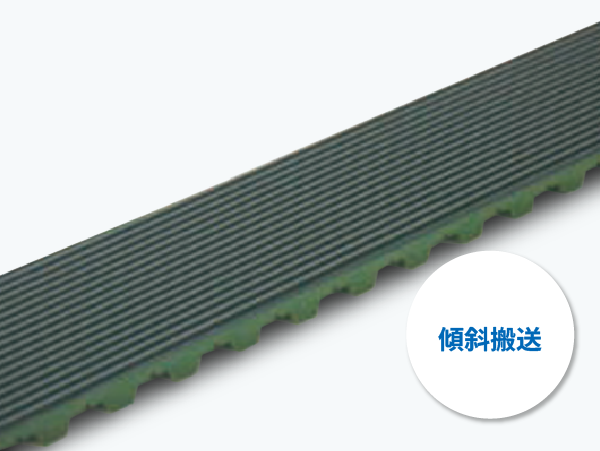

  • たて溝

    たて溝：傾斜搬送

    材質：ポリウレタンカバー
    カバー厚み：約0.8mm（緑）

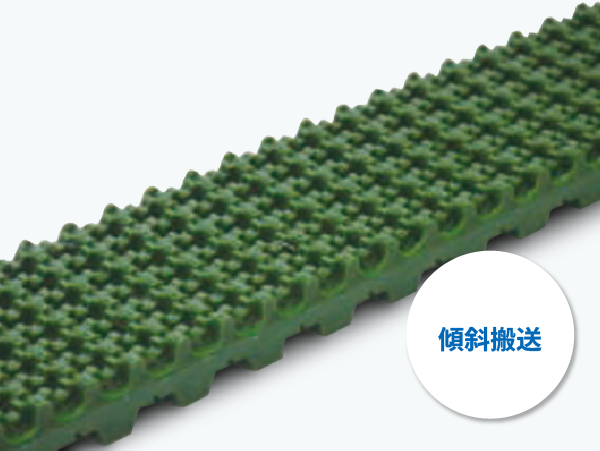

  • ラフトップ

    ラフトップ：傾斜搬送

    材質：PVCカバー
    カバー厚み：約2.0mm（緑）

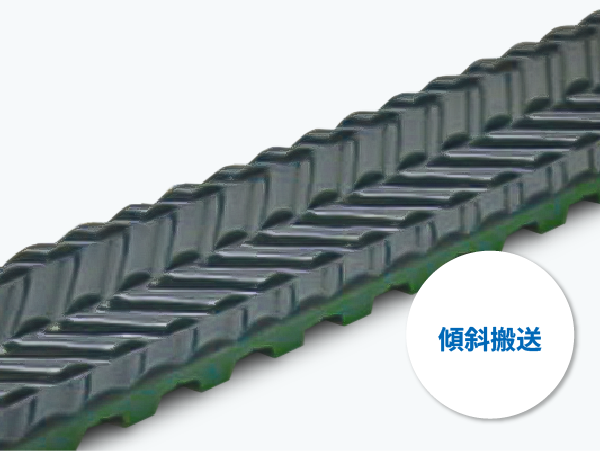

  • ヘリンボーン

    ヘリンボーン：傾斜搬送

    材質：特殊エラストマーカバー
    カバー厚み：約1.5mm（緑）

特長

呼称 目安傾斜搬送
角度（箱物）		 ベルト形と最小プーリ歯数 摩擦係数（参考値）
T10 H L S8M 鉄 プラスチック ダンボール
フラットU 5° 20 20 24 26 0.6～0.9 0.4～0.6 0.5～0.7
フラットV 5° 24 20 30 30 0.9～1.1 0.7～1.0 0.7～0.8
たて溝 15° 20 20 24 26 1.4～1.7 1.0～1.4 0.7～1.0
ラフトップ 20° 24 20 30 30 1.1～1.4 1.0～1.4 1.1～1.3
ヘリンボーン 30° 24 － － － 1.8～2.2 1.4～1.7 1.2～1.5

※搬送物の材質、性状や水分・油やほこりが付着した状態では、目安の傾斜搬送角度や摩擦係数は大きく変化します。

用途例

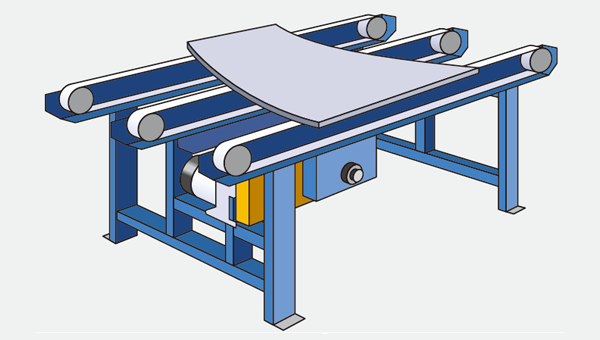

  • ボディー部品搬送　FTWH-T10-EC（背面カバー貼り）

    ボディー部品搬送
