フリースパン®ベルトの歯形

丸歯形（STPD歯形・H歯形・G歯形）

長尺 往復運転｜搬送用

他歯形と比較し、歯の大きさに対してかみ合いがスムーズな歯形です。
高速,位置決め用途で多く使用されています。

用途例

  • 回転寿司店のオーダーレーン　FTKG-S5M-O

    回転寿司店のオーダーレーン

  • 取り出しロボット　FTWH-S5M-O

    取り出しロボット

  • 自動倉庫の昇降装置　FTWN-G14MHP-OT

    自動倉庫の昇降装置

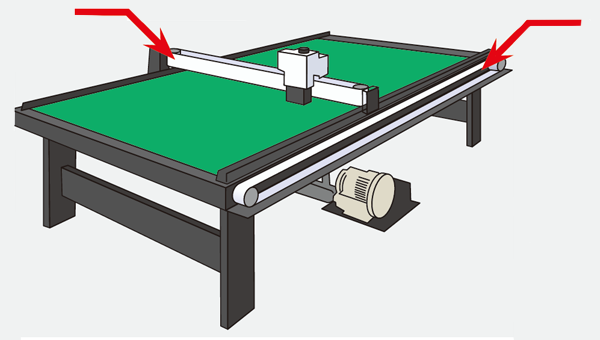

  • 自動裁断機　FTWH-S5M-O

    自動裁断機

  • 自動ドアの開閉　FTWH-S5M-O

    自動ドアの開閉

  • 工作機械のドア開閉　FTKG-S5M-O

    工作機械のドア開閉

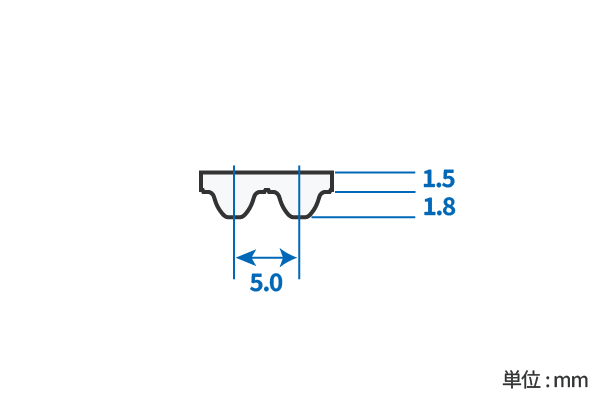

S5M

ベルトの標準寸法 ベルト幅
（mm）		 仕様 ジョイント オープンエンド
10
15
20
25
30
50		 アラミド心線 ○ ○
一般 歯面 背面 両面
■□ ■□ ■□ ■□
スチール心線
一般 歯面 背面 両面
□ □ □ □

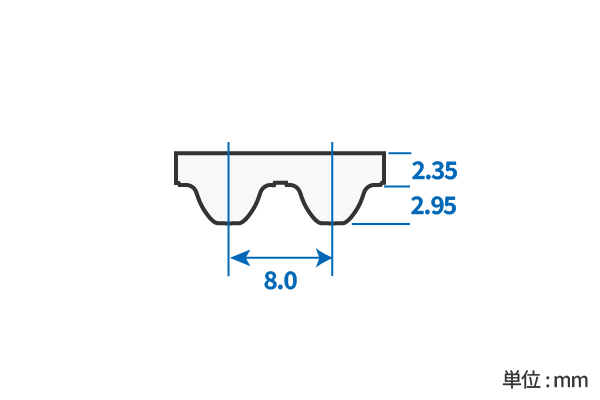

S8M

ベルトの標準寸法 ベルト幅
（mm）		 仕様 ジョイント オープンエンド
15
20
25
30
40
50
75
100		 アラミド心線 ○ ○
一般 歯面 背面 両面
■□ ■□ ■□ ■□
スチール心線
一般 歯面 背面 両面
□ □ □ □

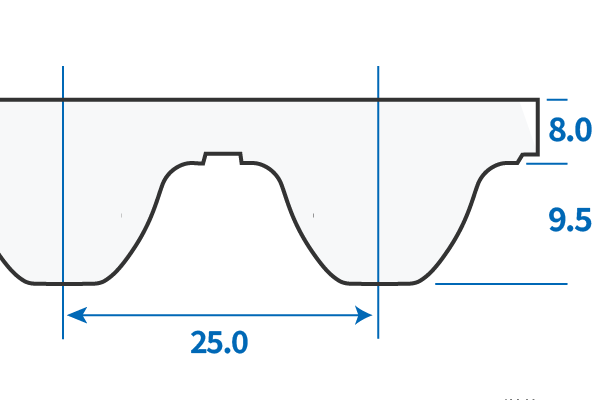

S25M

ベルトの標準寸法 ベルト幅
（mm）		 仕様 ジョイント オープンエンド
30
45		 アラミド心線 ○ ○
一般 歯面 背面 両面
■ - - -
スチール心線
一般 歯面 背面 両面
- - - -

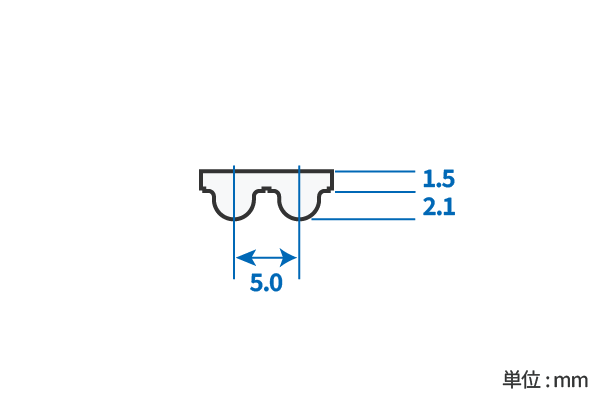

H5M

ベルトの標準寸法 ベルト幅
（mm）		 仕様 ジョイント オープンエンド
10
15
20
50
75
100
150		 アラミド心線 - ○
一般 歯面 背面 両面
- - - -
スチール心線
一般 歯面 背面 両面
□ □ □ □

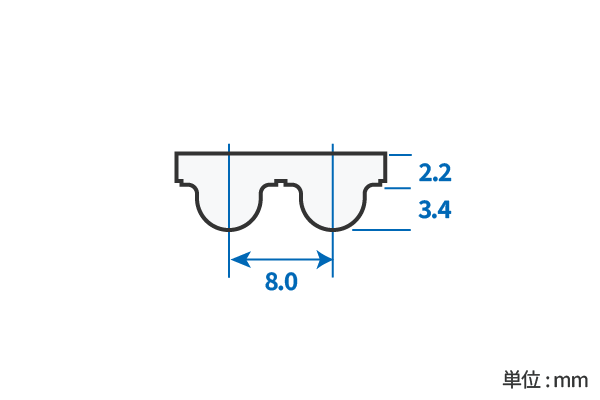

H8M

ベルトの標準寸法 ベルト幅
（mm）		 仕様 ジョイント オープンエンド
10
15
20
30
50
85
100
150		 アラミド心線 - ○
一般 歯面 背面 両面
- - - -
スチール心線
一般 歯面 背面 両面
□ □ □ □

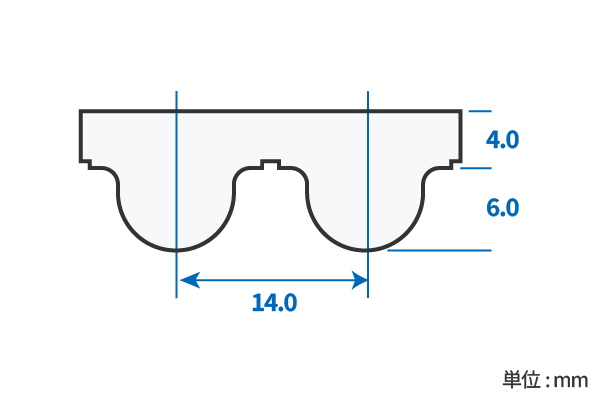

H14M

ベルトの標準寸法 ベルト幅
（mm）		 仕様 ジョイント オープンエンド
25
40
55
85
100
115		 アラミド心線 - ○
一般 歯面 背面 両面
- - - -
スチール心線
一般 歯面 背面 両面
□ □ □ □

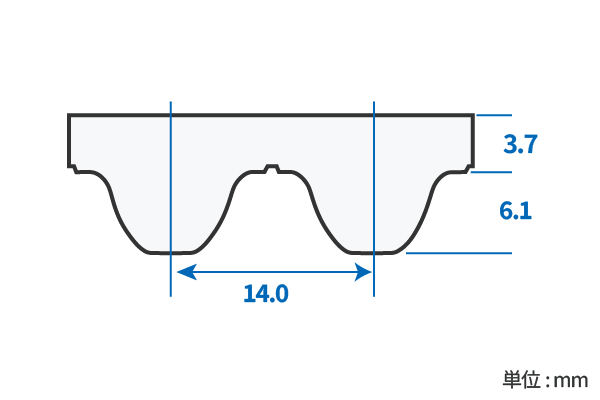

G14MHP

ベルトの標準寸法 ベルト幅
（mm）		 仕様 ジョイント オープンエンド
30
60
90
120
150		 アラミド心線 - ○
一般 歯面 背面 両面
- - - -
スチール心線
一般 歯面 背面 両面
- □
半透明		 - -
