フリースパン®ベルトの歯形

AT歯形

長尺 往復運転｜搬送用

T歯形と比較し、歯元幅・歯の断面積大で許容トルクが高い歯形です。
往復用途で多く使用されています。

用途例

  • 液晶ガラスのストック搬送　FTWH-AT20H-O（オーダー品）

    液晶ガラスのストック搬送

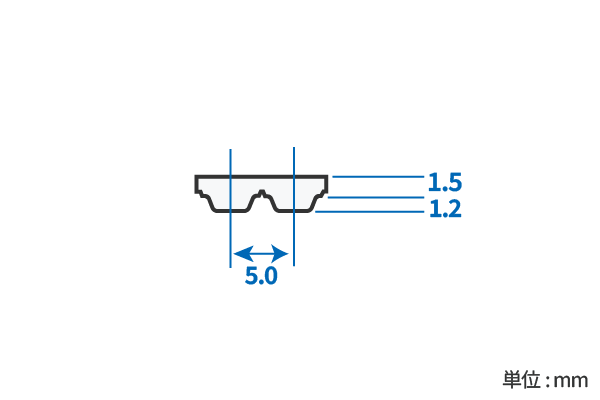

AT5

ベルトの標準寸法 ベルト幅
（mm）		 仕様 ジョイント オープンエンド
10
15
20
25
30
40
50		 アラミド心線 ○ ○
一般 歯面 背面 両面
- - - -
スチール心線
一般 歯面 背面 両面
□ □ □ □

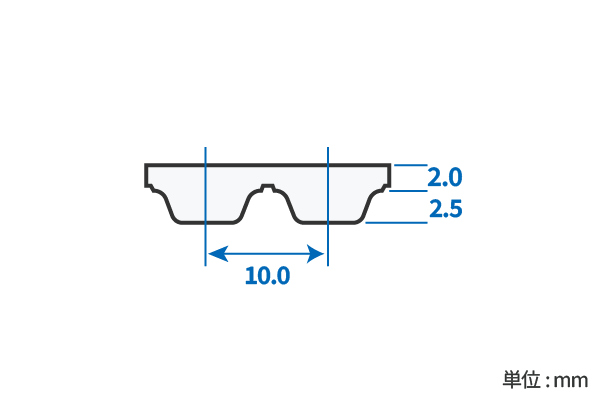

AT10

ベルトの標準寸法 ベルト幅
（mm）		 仕様 ジョイント オープンエンド
15
20
25
30
40
50
75
100		 アラミド心線 ○ ○
一般 歯面 背面 両面
- - - -
スチール心線
一般 歯面 背面 両面
□ □ □ □

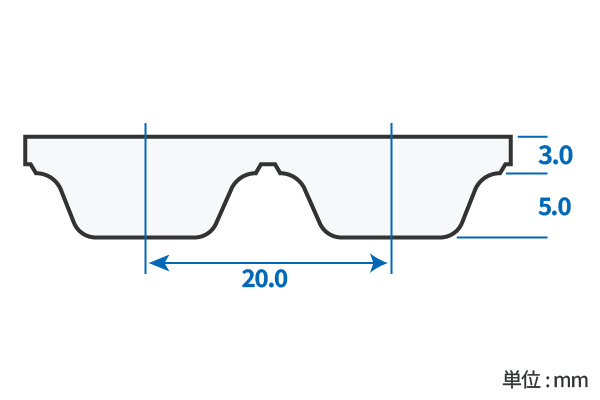

AT20

ベルトの標準寸法 ベルト幅
（mm）		 仕様 ジョイント オープンエンド
25
40
50
75
100		 アラミド心線 - ○
一般 歯面 背面 両面
- - - -
スチール心線
一般 歯面 背面 両面
- □ - -

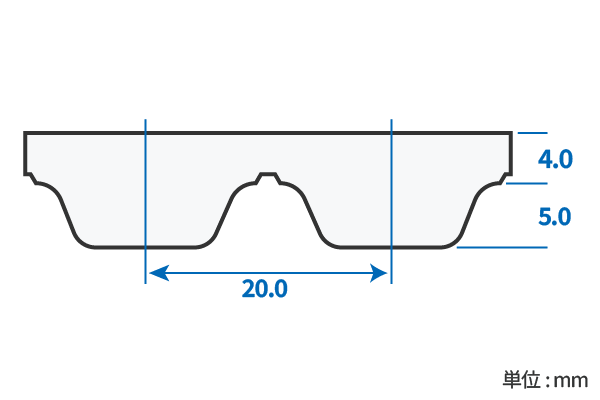

AT20H

ベルトの標準寸法 ベルト幅
（mm）		 仕様 ジョイント オープンエンド
50
75
100		 アラミド心線 - ○
一般 歯面 背面 両面
- - - -
スチール心線
一般 歯面 背面 両面
□ - - -

AT20HP

ベルトの標準寸法 ベルト幅
（mm）		 仕様 ジョイント オープンエンド
100 アラミド心線 - ○
一般 歯面 背面 両面
- - - -
スチール心線
一般 歯面 背面 両面
□ - - -
