フリースパン®ベルトの歯形

T歯形・台形歯形

長尺 往復運転｜搬送用

JIS,DIN規格に準じた標準的な歯形です。
低速,軽負荷用途で多く使用されています。

用途例

  • パン生地の搬送　FTKB-T10-E

    パン生地の搬送

  • 仔魚の包装　FTKB-T10-E

    仔魚の包装

  • 選果ライン　FTKG-T10-ED（両面帆布）

    選果ライン

  • 自動包装値付装置　FTKW-T10-EP（プロファイル付き）

    自動包装値付装置

  • ボディー部品搬送　FTWH-T10-EC（背面カバー貼り）

    ボディー部品搬送

  • クレーンゲーム　FTKG-T5-E

    クレーンゲーム

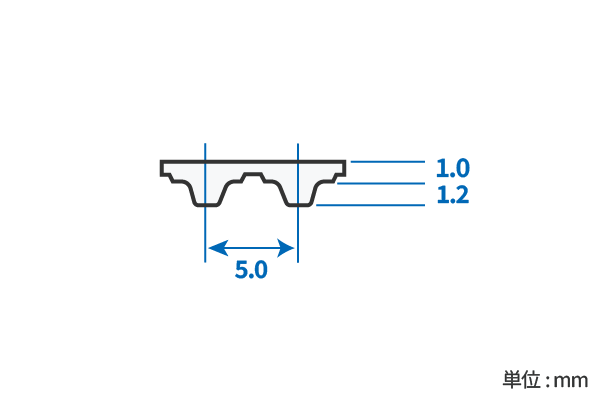

T5

ベルトの標準寸法 ベルト幅
（mm）		 仕様 ジョイント オープンエンド
10
15
20
25
30
40		 アラミド心線 ○ ○
一般 歯面 背面 両面
■□ ■□ ■□ ■□
スチール心線
一般 歯面 背面 両面
□ □ □ □

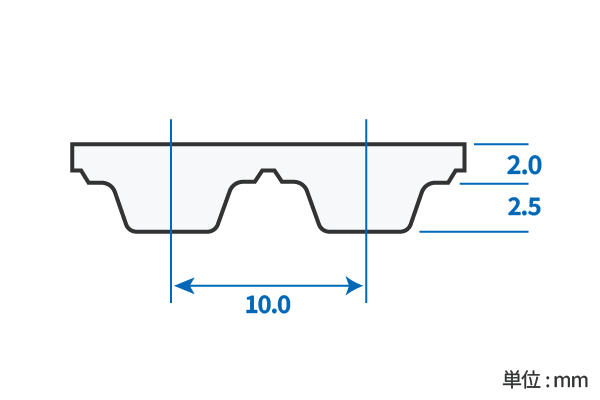

T10

ベルトの標準寸法 ベルト幅
（mm）		 仕様 ジョイント オープンエンド
15
20
25
30
40
50
75
100		 アラミド心線 ○ ○
一般 歯面 背面 両面
■□■ ■□ ■□ ■□
スチール心線
一般 歯面 背面 両面
□ □ □ □

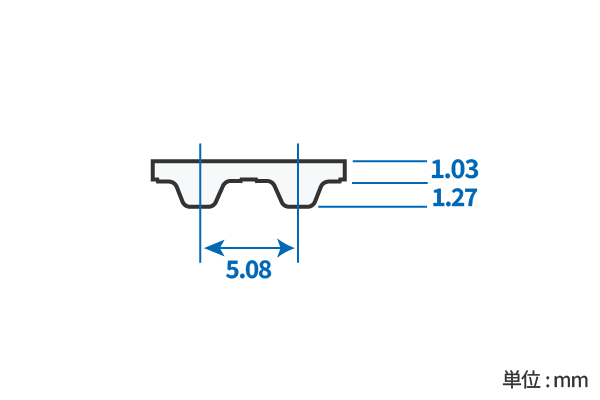

XL

ベルトの標準寸法 ベルト幅
（mm）		 仕様 ジョイント オープンエンド
6.4
9.5
12.7
19.1
25.4		 アラミド心線 ○ ○
一般 歯面 背面 両面
■□ - - -
スチール心線
一般 歯面 背面 両面
□ - □ -

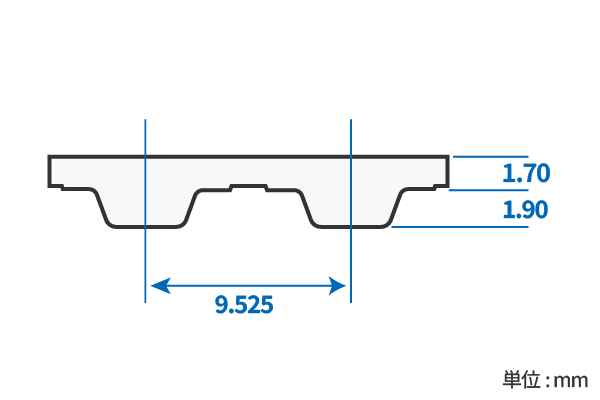

L

ベルトの標準寸法 ベルト幅
（mm）		 仕様 ジョイント オープンエンド
12.7
19.1
25.4
38.1
50.8
101.6		 アラミド心線 ○ ○
一般 歯面 背面 両面*
■□ ■□ ■□ ■□
スチール心線
一般 歯面 背面 両面
□ □ □ □

*はジョイントのみ

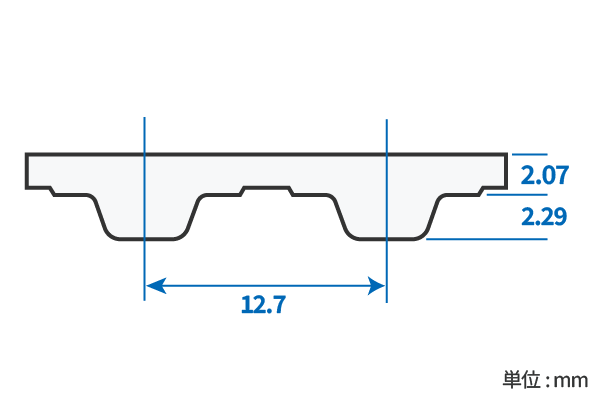

H

ベルトの標準寸法 ベルト幅
（mm）		 仕様 ジョイント オープンエンド
19.1
25.4
38.1
50.8
76.2
101.6		 アラミド心線 ○ ○
一般 歯面 背面 両面
■□ ■□ ■□ ■□
スチール心線
一般 歯面 背面 両面
□ □ □ □
