フリースパン®ベルトの仕様

帆布仕様

長尺 往復運転｜搬送用

フリースパン®ベルトは、熱可塑性ポリウレタンを採用した搬送用タイミングベルトです。
一般仕様をはじめ、歯面・背面・両面へ帆布を貼り合わせた帆布仕様、高トルク伝動に対応する大型歯形、衛生性を重視した食品搬送用ブルーベルト、フラットタイプなど、多様な仕様をご用意しています。
用途や使用環境に応じて最適な仕様をお選びいただけます。

材料構成

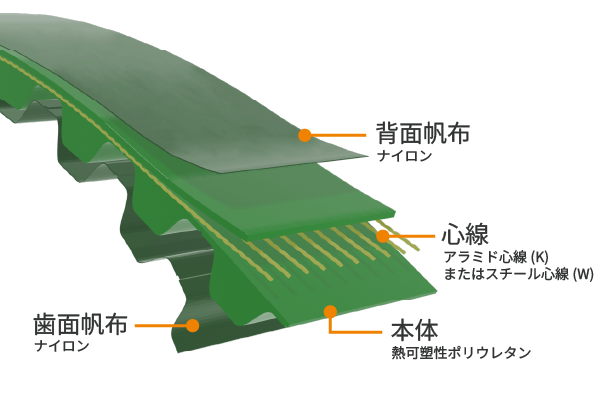

帆布仕様 材料構成

本体
本体には耐摩耗性に優れた熱可塑性ポリウレタンを使用している為、クリーンな作業環境で使用できます。また耐油、耐オゾン性にも優れています。

心線
アラミド心線｜軽量で屈曲疲労性に優れています。
スチール心線｜耐オゾン性にも優れています。

帆布
べルトの歯面および背面にナイロン帆布を貼り合わせることができます。
・歯面帆布：プーリやベルト支持テーブルとの摩擦係数を低減し、低騒音化に貢献します。
・背面帆布：搬送物との摩擦係数を低減し、滑り搬送やアキューム搬送に適しています。
・両面帆布：歯面帆布と背面帆布の特長を兼ね備え、幅広い搬送用途に対応します。

用途例

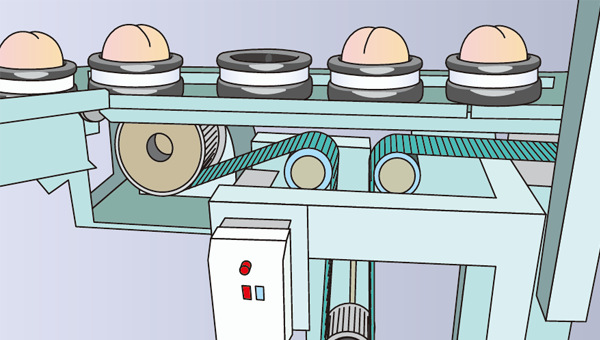

  • 選果ライン　FTKG-T10-ED（両面帆布）

    選果ライン

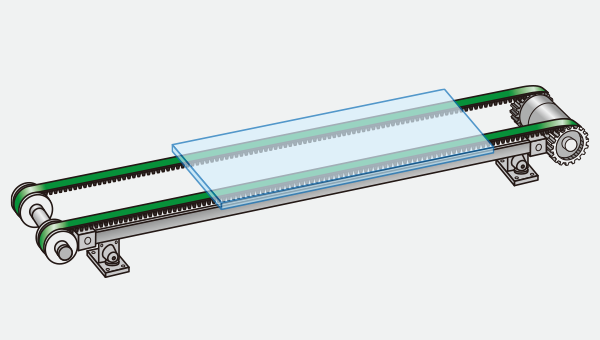

  • プラスチックボードの搬送　FTKG-T5-ED（両面帆布）

    プラスチックボードの搬送

ラインナップ（帆布仕様）

　 ベルト形 帆布仕様
ジョイントタイプ オープンエンドタイプ
アラミド心線 スチール心線 アラミド心線 スチール心線
歯面 背面 両面 歯面 背面 両面 歯面 背面 両面 歯面 背面 両面
T歯形 T5 ●〇 ●〇 ●〇 〇 〇 〇 ●〇 ●〇 ●〇 〇 〇 〇
T10 ●〇 ●〇 ●〇 〇 〇 〇 ●〇 ●〇 ●〇 〇 〇 〇
台形歯形 XL ー ー ー ー 〇 ー ー ー ー ー 〇 ー
L ●〇 ●〇 ●〇 〇 〇 〇 ●〇 ●〇 ー 〇 〇 〇
H ●〇 ●〇 ●〇 〇 〇 〇 ●〇 ●〇 ●〇 〇 〇 〇
AT歯形 AT5 ー ー ー 〇 〇 〇 ー ー ー 〇 〇 〇
AT10 ー ー ー 〇 〇 〇 ー ー ー 〇 〇 〇
AT20 ー ー ー ー ー ー ー ー ー 〇 ー ー
AT20H ー ー ー ー ー ー ー ー ー ー ー ー
AT20HP ー ー ー ー ー ー ー ー ー ー ー ー
STPD歯形 S5M ●〇 ●〇 ●〇 〇 〇 〇 ●〇 ●〇 ●〇 〇 〇 〇
S8M ●〇 ●〇 ●〇 〇 〇 〇 ●〇 ●〇 ●〇 〇 〇 〇
S25M ー ー ー ー ー ー ー ー ー ー ー ー
H歯形 H5M ー ー ー ー ー ー ー ー ー 〇 〇 〇
H8M ー ー ー ー ー ー ー ー ー 〇 〇 〇
H14M ー ー ー ー ー ー ー ー ー 〇 〇 〇
Ｇ歯形 G14MHP ー ー ー ー ー ー ー ー ー 〇
半透明		 ー ー
フラット
タイプ		 F20 ー ー ー ー ー ー ー ー ー ー ー ー
F20D ー ー ー ー ー ー ー ー ー ー ー ー

標準ベルト幅（帆布仕様）

ベルト形 標準幅呼称（標準幅）
T歯形

 T5 10(10mm) / 15(15mm) / 20(20mm) / 25(25mm) / 30(30mm) / 40(40mm)
T10 15(15mm) / 20(20mm) / 25(25mm) / 30(30mm) / 40(40mm) / 50(50mm) / 75(75mm) / 100(100mm)
台形歯形 XL 025(6.4mm) / 037(9.5mm) / 050(12.7mm) / 075(19.1mm) / 100(25.4mm)
L 050(12.7mm) / 075(19.1mm) / 100(25.4mm) / 150(38.1mm) / 200(50.8mm) / 400(101.6mm)
H 075(19.1mm) / 100(25.4mm) / 150(38.1mm) / 200(50.8mm) / 300(76.2mm) / 400(101.6mm)
AT歯形 AT5 10(10mm) / 15(15mm) / 20(20mm) / 25(25mm) / 30(30mm) / 40(40mm) / 50(50mm)
AT10 15(15mm) / 20(20mm) / 25(25mm) / 30(30mm) / 40(40mm) / 50(50mm) / 75(75mm) / 100(100mm)
AT20 25(25mm) / 40(40mm) / 50(50mm) / 75(75mm) / 100(100mm)
AT20H 50(50mm) / 75(75mm) / 100(100mm)
AT20HP 100(100mm)
STPD
歯形		 S5M 100(10mm) / 150(15mm) / 200(20mm) / 250(25mm) / 300(30mm) / 500(50mm)
S8M 150(15mm) / 200(20mm) / 250(25mm) / 300(30mm) / 400(40mm) / 500(50mm) / 750(75mm) / 1000(100mm)
S25M 300(30mm) / 450(45mm)
H歯形 H5M 10(10mm) / 15(15mm) / 25(25mm) / 50(50mm) / 75(75mm) / 100(100mm) / 150(150mm)
H8M 10(10mm) / 15(15mm) / 20(20mm) / 30(30mm) / 50(50mm) / 85(85mm) / 100(100mm) / 150(150mm)
H14M 25(25mm) / 40(40mm) / 55(55mm) / 85(85mm) / 100(100mm) / 115(115mm)
G歯形 G14MHP 300(30mm) / 600(60mm) / 900(90mm) / 1200(120mm) / 1500(150mm)
フラット
タイプ		 F20 15(15mm) / 20(20mm) / 25(25mm) / 30(30mm) / 40(40mm) / 50(50mm) / 75(75mm) / 100(100mm)
F20D 40(40mm)

製品コード

  • FT(心線)(色調)-(幅呼称)-(ベルト形)-(歯数(長さ))-(タイプ)(付加仕様)
項目 内容 項目 内容
心線 K：アラミド心線
W：スチール心線		 幅呼称

T歯形、AT歯形、H歯形およびフラットタイプはmmで表示
台形歯形はインチの100倍で表示
STPD歯形およびG歯形はmmの10倍で表示
色調 G：緑色
H：白色
N：半透明色
B：スカイブルー色		 歯数 フラットタイプはmmで表示
タイプ E：ジョイント
O：オープンエンド
F：フレックス		 付加仕様 P：プロファイル
T：歯面帆布 *
D：両面帆布 *
B：背面帆布 *
C：背面カバー貼り
Q：歯面帆布＋プロファイル
R：歯面帆布＋背面カバー貼り
X：その他仕様
*帆布の色調は緑色となります。
例 心線 色 幅 ベルト形 歯数（長さ） タイプ 付加仕様
FTWN-1500-G14MHP-1000-OT スチール心線 半透明 150mm G14MHP 1000歯（14000mm） オープンエンド 歯面帆布
