フリースパン®ベルトの仕様

フラットタイプ

長尺 往復運転｜搬送用

歯付きベルトと同種の樹脂,スチール心線採用した平ベルトです。
ワイヤーロープ代替で多く使用されています。

用途例

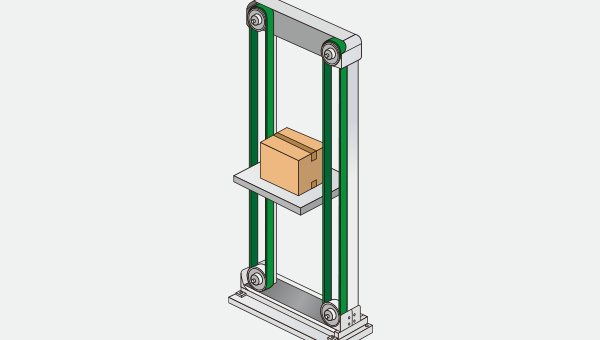

  • 製品の昇降搬送　FTWG-F20D-O

    製品の昇降搬送

ラインナップ（フラットタイプ）

　 ベルト形 一般仕様 帆布仕様
ジョイント
タイプ		 オープン
エンドタイプ		 ジョイントタイプ オープンエンドタイプ
アラミド心線 スチール心線 アラミド心線 スチール心線 アラミド心線 スチール心線 アラミド心線 スチール心線
歯面 背面 両面 歯面 背面 両面 歯面 背面 両面 歯面 背面 両面
フラット
タイプ		 F20 ー ー ー 〇 ー ー ー ー ー ー ー ー ー ー ー ー
F20D ー ー ー ●〇 ー ー ー ー ー ー ー ー ー ー ー ー

標準ベルト幅（フラットタイプ）

ベルト形 標準幅呼称（標準幅）
フラット
タイプ		 F20 15(15mm) / 20(20mm) / 25(25mm) / 30(30mm) / 40(40mm) / 50(50mm) / 75(75mm) / 100(100mm)
F20D 40(40mm)

製品コード

  • FT(心線)(色調)-(幅呼称)-(ベルト形)-(歯数(長さ))-(タイプ)(付加仕様)
項目 内容 項目 内容
心線 K：アラミド心線
W：スチール心線		 幅呼称

T歯形、AT歯形、H歯形およびフラットタイプはmmで表示
台形歯形はインチの100倍で表示
STPD歯形およびG歯形はmmの10倍で表示
色調 G：緑色
H：白色
N：半透明色
B：スカイブルー色		 歯数 フラットタイプはmmで表示
タイプ E：ジョイント
O：オープンエンド
F：フレックス		 付加仕様 P：プロファイル
T：歯面帆布 *
D：両面帆布 *
B：背面帆布 *
C：背面カバー貼り
Q：歯面帆布＋プロファイル
R：歯面帆布＋背面カバー貼り
X：その他仕様
*帆布の色調は緑色となります。
例 心線 色 幅 ベルト形 歯数（長さ） タイプ 付加仕様
FTWH-25-F20-10000-O スチール心線 白 25mm F20 10000mm オープンエンド
