フリースパン®ベルトの仕様

大型歯形

長尺 往復運転｜搬送用

高強力スチール心線を採用し、高トルク伝達と高い許容張力を実現したフリースパン®ベルトです。ローラチェーンの代替として使用でき、重量物搬送や高負荷用途に適しています。

ラインナップ

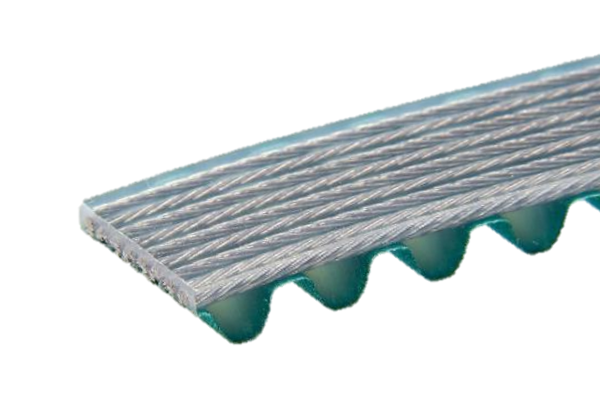

G14MHP

G14MHP

【構成材料】
・本体：ポリウレタン（半透明）
・芯体：高強力スチール芯線
・歯布：ナイロン帆布

【適用】
・鋼板搬送装置、高負荷試験機など　 ※オープンエンド品での使用になります。

歯ピッチ 標準ベルト幅 最大ベルト長さ 最小プーリ歯数
14mm 30,60,90,120,150 50m 28歯（プーリ径Φ125mm）

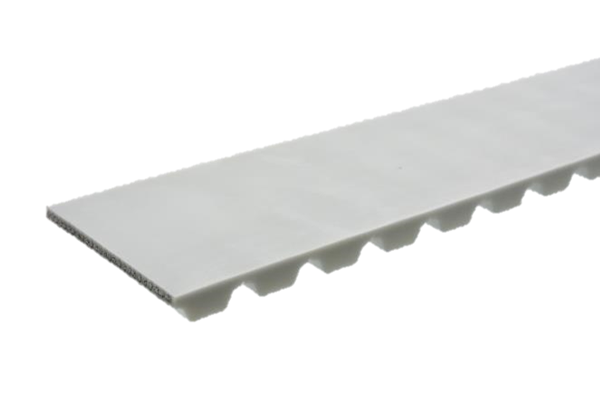

AT20HP

AT20HP

【構成材料】
・本体：ポリウレタン（半透明）
・芯体：高強力スチール芯線

【適用】
・液晶ガラスストッカーなど ※オープンエンド品での使用になります。

歯ピッチ 標準ベルト幅 最大ベルト長さ 最小プーリ歯数
20mm 100 50m 32歯（プーリ径Φ204mm）

特長

  • ローラチェーンを超える許容張力

    ローラチェーンを超える許容張力

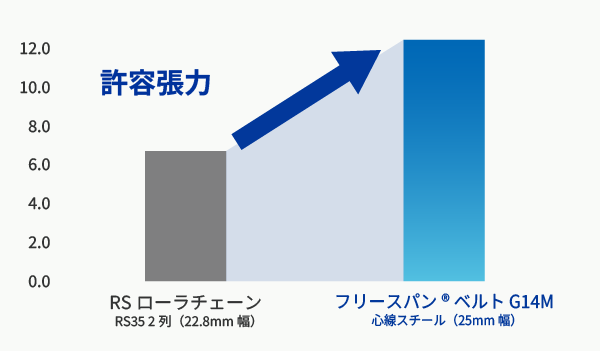

    G14MHPでは従来比約4倍、ローラーチェーンを大きく上回る許容張力を有しており、吊り下げのレイアウト等でもチェーン以上に質量の大きな物を搬送可能です。

  • 軽量で高速化が可能

    軽量で高速化が可能

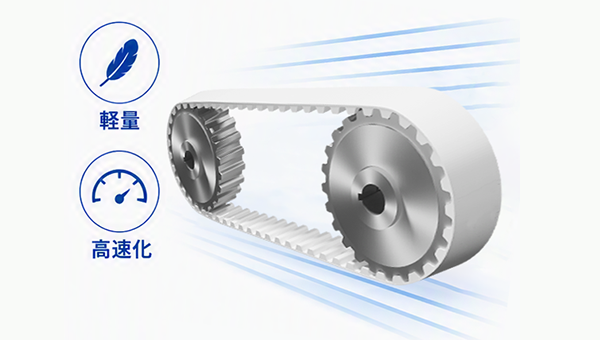

    スチール心線を採用したタイプでも、チェーンと比べて半分以下に軽量化ができます。 また、超高速運転が可能です。（G14MHPの最大速度：10m/sec）

  • 低騒音

    低騒音

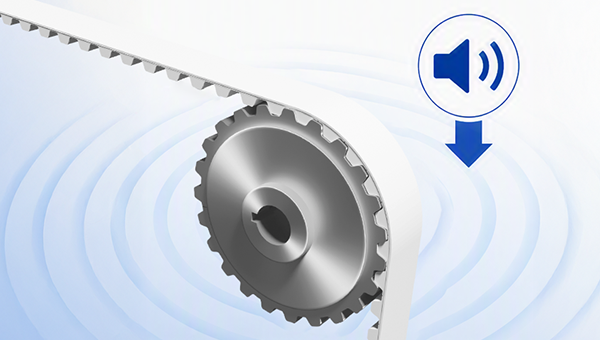

    ローラチェーンと比較し、5～10dBの騒音を低減できます。

  • 無給油でクリーン

    無給油でクリーン

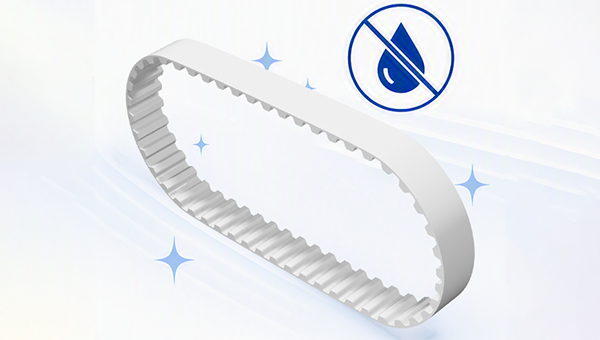

    給油の必要がないため、装置が汚れる心配がありません。また、耐摩耗性に優れたポリウレタンの使用により摩耗粉の飛散を最小限に軽減しています。

  • 長尺対応可能

    長尺対応可能

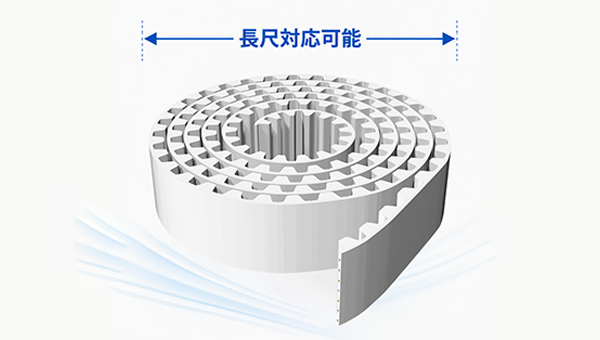

    長尺50mまでの対応が可能です。

ローラチェーンとの比較

  大型歯形のフリースパン®ベルト ローラチェーン
伝達効率 高い
かみ合い時の摩擦抵抗が少なく高い伝動率を有します。		 低い
速度 低速から高速領域まで
適用可能		 高速領域は
適用困難
騒音 小さい
ローラチェーンより5～10dB低減		 大きい
給油 不要 必要

用途例

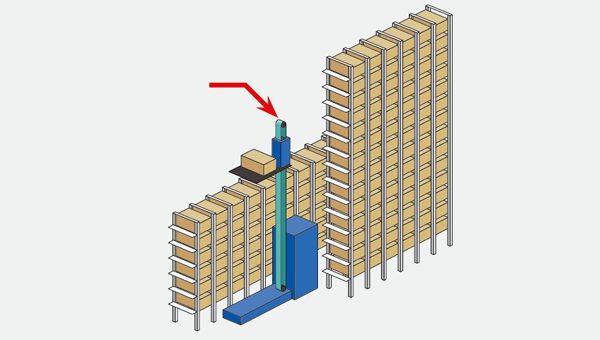

  • 自動倉庫の昇降装置　FTWN-G14MHP-OT

    自動倉庫の昇降装置

  • 液晶ガラスのストック搬送　FTWH-AT20H-O（オーダー品）

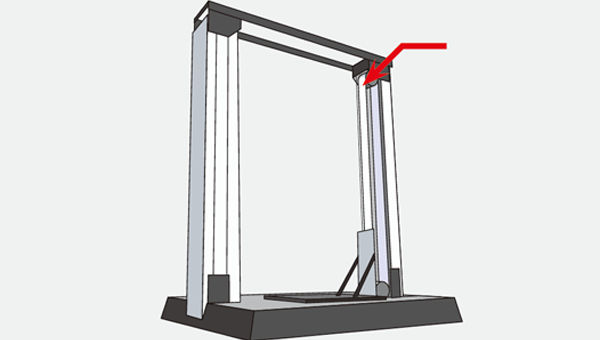

    液晶ガラスのストック搬送

ラインナップ（大型歯形）

　 ベルト形 一般仕様 帆布仕様
ジョイント
タイプ		 オープン
エンドタイプ		 ジョイントタイプ オープンエンドタイプ
アラミド心線 スチール心線 アラミド心線 スチール心線 アラミド心線 スチール心線 アラミド心線 スチール心線
歯面 背面 両面 歯面 背面 両面 歯面 背面 両面 歯面 背面 両面
AT歯形 AT20HP ー ー ー 〇 ー ー ー ー ー ー ー ー ー ー ー ー
Ｇ歯形 G14MHP ー ー ー ー ー ー ー ー ー ー ー ー ー 〇
半透明		 ー ー

標準ベルト幅（大型歯形）

ベルト形 標準幅呼称（標準幅）
AT歯形 AT20HP 100(100mm)
G歯形 G14MHP 300(30mm) / 600(60mm) / 900(90mm) / 1200(120mm) / 1500(150mm)

製品コード

  • FT(心線)(色調)-(幅呼称)-(ベルト形)-(歯数(長さ))-(タイプ)(付加仕様)
項目 内容 項目 内容
心線 K：アラミド心線
W：スチール心線		 幅呼称

T歯形、AT歯形、H歯形およびフラットタイプはmmで表示
台形歯形はインチの100倍で表示
STPD歯形およびG歯形はmmの10倍で表示
色調 G：緑色
H：白色
N：半透明色
B：スカイブルー色		 歯数 フラットタイプはmmで表示
タイプ E：ジョイント
O：オープンエンド
F：フレックス		 付加仕様 P：プロファイル
T：歯面帆布 *
D：両面帆布 *
B：背面帆布 *
C：背面カバー貼り
Q：歯面帆布＋プロファイル
R：歯面帆布＋背面カバー貼り
X：その他仕様
*帆布の色調は緑色となります。
例 心線 色 幅 ベルト形 歯数（長さ） タイプ 付加仕様
FTWN-1500-G14MHP-1000-OT スチール心線 半透明 150mm G14MHP 1000歯（14000mm） オープンエンド 歯面帆布
