フリースパン®ベルトの加工
プロファイル加工
長尺
往復運転｜搬送用
フリースパン®ベルトは、ベルト本体へのさまざまな加工に対応しており、搬送物や設備仕様に合わせたカスタマイズが可能です。プロファイル加工や背面カバー貼り加工、スポンジ貼り、孔あけ加工などにより、搬送・位置決め・保持などの機能を付加できます。
用途例
-
自動包装値付装置 FTKW-T10-EP（プロファイル付き）
プロファイル加工適用可否
| ベルト形 | アラミド心線 | スチール心線 | |
|---|---|---|---|
| T歯形 | T5 | ○ | ○ |
| T10 | ○ | ○ | |
| XL | ○ | ○ | |
| 台形歯形 | L | ○ | ○ |
| H | ○ | ○ | |
| AT歯形 | AT5 | ○ | |
| AT10 | ○ | ||
| AT20 | － | ||
| AT20H | － | ||
| AT20HP | － | ||
| G歯形 | G14MHP | － | |
| STPD歯形 | S5M | ○ | ○ |
| S8M | ○ | ○ | |
| S25M | － | ||
| H歯形 | H5M | － | |
| H8M | － | ||
| H14M | － | ||
| フラット | F20 | － | |
| F20D | － |

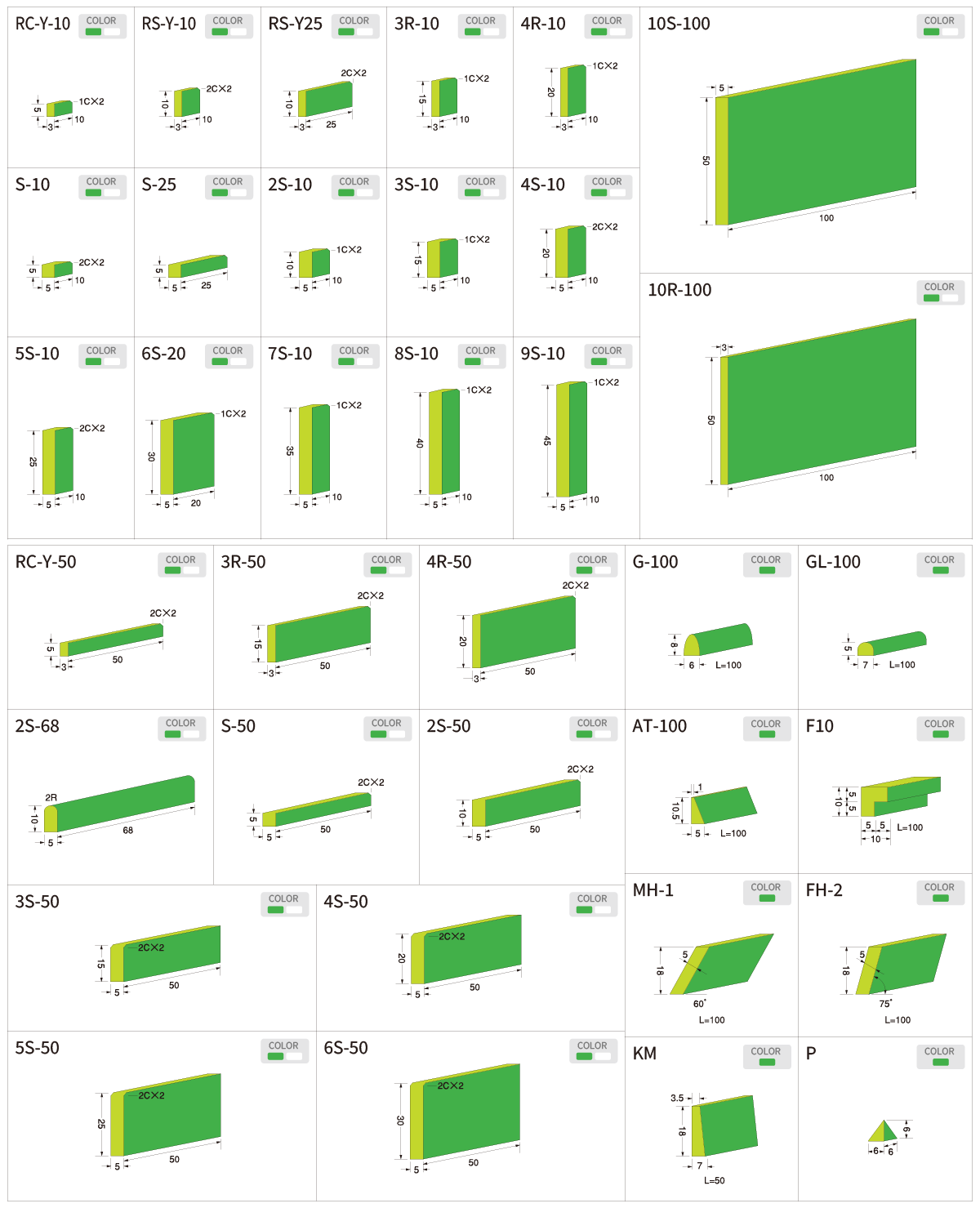

標準プロファイル

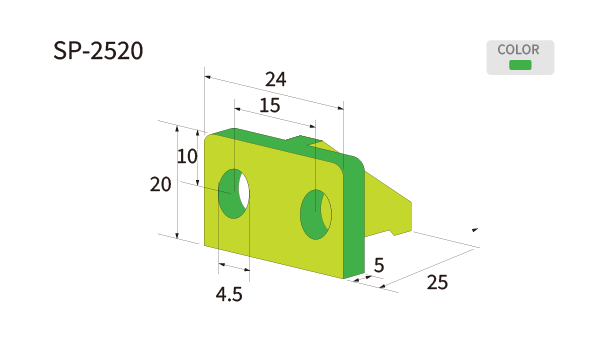

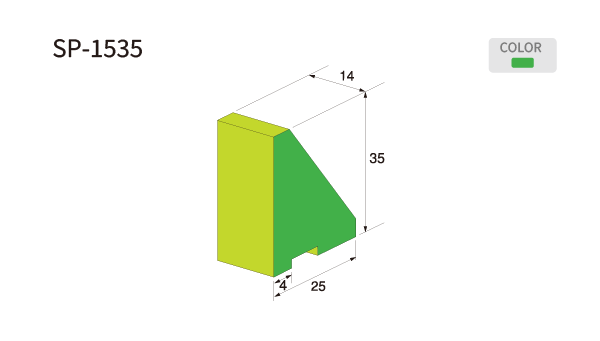

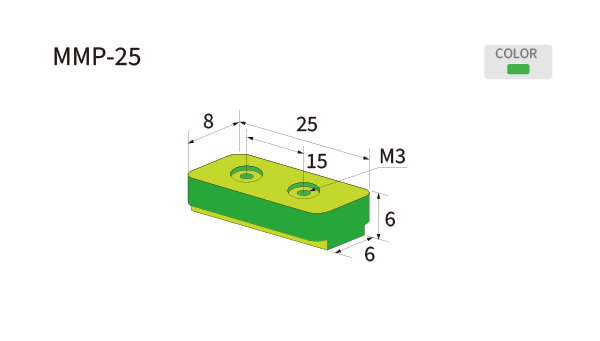

特殊プロファイル

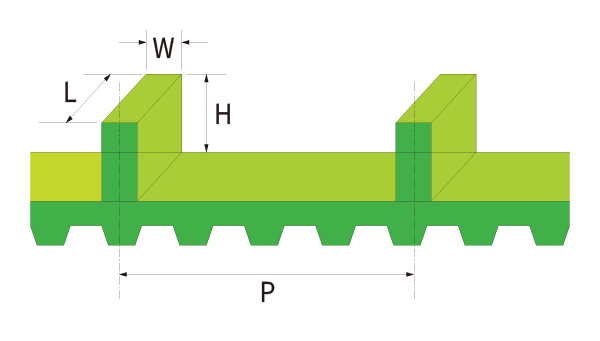

プロファイルの寸法
幅：W
高さ：H
長さ：L
取り付けピッチ：P

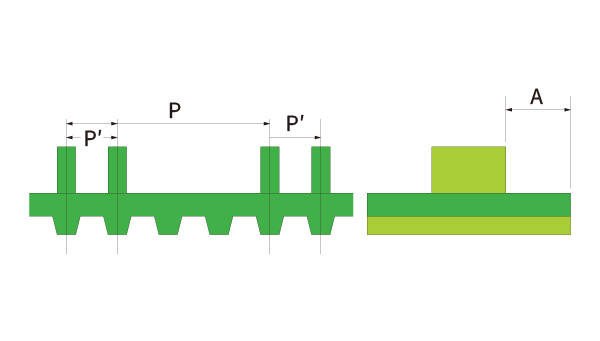

プロファイルの表示方法
プロファイルの表示は下記項目を明記してください。複雑な形状は図面などを添付してください。
1 プロファイル寸法：W、H、L
2 取り付けピッチ：P、P’
3 取り付け個数：N
4 ベルトの幅方向の位置：A
5 特殊仕様など
