産業機械用タイミングベルト

スーパートルクＧ

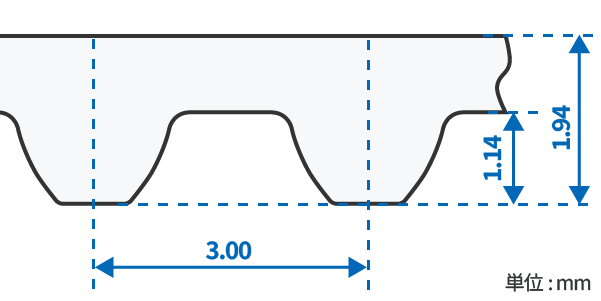

丸歯形（STPD歯形）標準プーリ歯形｜標準在庫

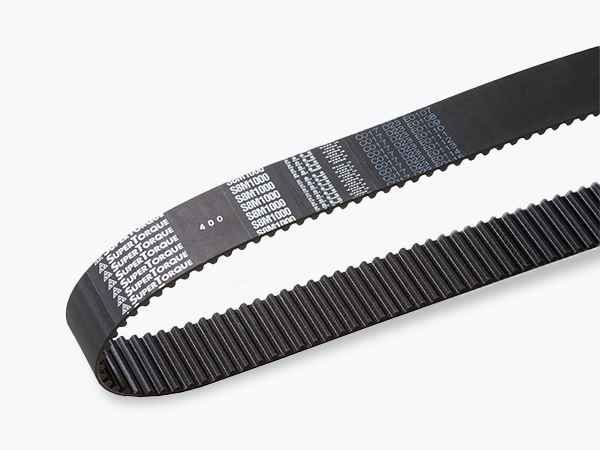

スーパートルクGは、歯形、サイズバリエーションが豊富で汎用性、入手性に優れた丸歯形（STPD歯形）のタイミングベルトです。高負荷でプーリとかみ合っても折れることなく円弧状を維持できる丸歯形は、台形歯形と比較し、高いトルクを伝達することが可能です。
小ピッチのベルトはOA機器等高精度でスムーズな回転が要求される用途に、大ピッチのベルトは高伝動が得られるので、チェーンやギヤの利用分野と広範囲でご使用いただけます。

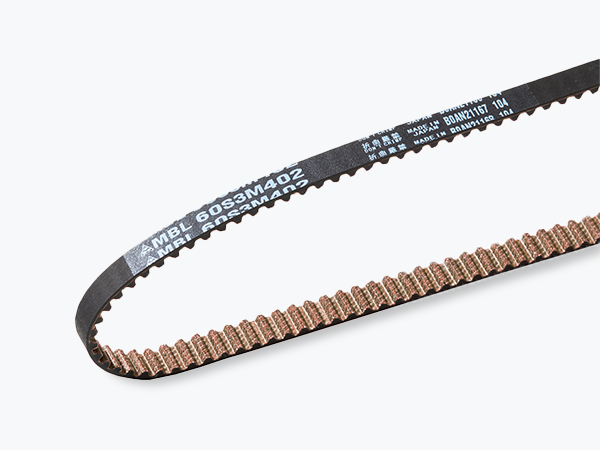

S2M、S3M、S5Mは、歯布にゴム含浸がないベアバック仕様です。ゴム粉の飛散が少なく、クリーンな運転が可能なベアバック仕様です。

※STPD歯形...スーパートルクタイミングベルトの歯形

カタログ：カタログ・設計資料

お問い合わせ

製品詳細

特長

台形歯形と比較し、高伝動容量

高負荷でプーリとかみ合っても折れることなく、円弧状を維持することにより高い伝動容量を実現します。

歯形、サイズバリエーションが豊富で入手性に優れる

スーパートルクGは、S2M、S3M、S5M、S8M、S14Mと幅広い歯形をラインナップしています。
また、サイズバリエーションも豊富で汎用性、入手性に優れています。

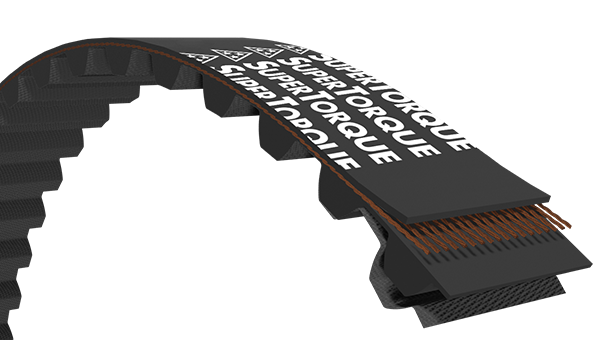

構成材料

仕様		スーパートルクG
ベルト形		S2M	S3M	S5M	S8M	S14M
材料	ゴム	クロロプレンゴム
	心線	グラスファイバー
	歯布	ナイロン（ベアバック）			ナイロン
ダブルタイプ有無		―	○	○	○	○
標準プーリ対応		○	○	○	○	○
