産業機械用タイミングベルト

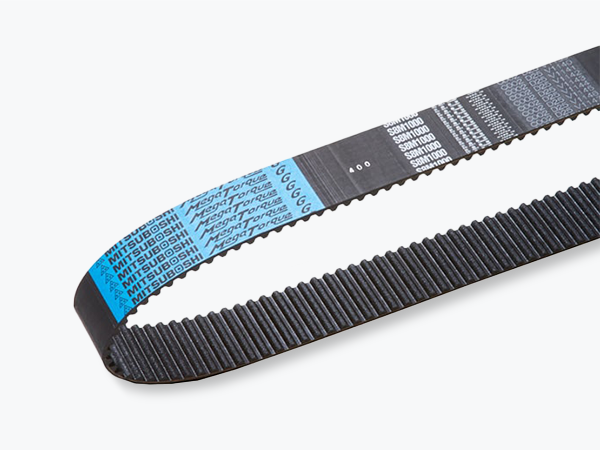

メガトルクG

丸歯形（STPD歯形） 高トルク｜標準プーリ歯形

メガトルクGは、スーパートルクGタイミングベルトに比べ、伝達能力に優れた丸歯形（STPD歯形）タイミングベルトです。高伝動容量化により、ベルトの幅狭化、コンパクト設計、機械の軽量化を実現できます。 また、MTS3M、MTS8M、MTS14Mはスーパートルク用のタイミングプーリ（ISO標準歯形・標準在庫プーリ）に対応しています。

※MTS5Mのみ専用プーリが必要です。
※STPD歯形...スーパートルクタイミングベルトの歯形

製品詳細

特長

高伝動容量

当社スーパートルクGタイミングベルトと比較して2倍の高負荷伝動を可能にしました。
高伝動容量化により、ベルトの幅狭化、コンパクト設計、機械の軽量化を実現できます。

高いジャンピングトルク特性

当社スーパートルクGタイミングベルトと比較して約1.7倍のジャンピングトルク特性を実現しました。

※ジャンピングトルク：ジャンピング（歯飛び）発生直前の最大トルク

構成材料

メガトルクG材料構成
仕様 メガトルクG メガトルクGII メガトルクGIIP メガトルクGIII
ベルト形 MTS3M MTS5M MTS8M MTS14M MTS8M MTS14M MTS8M MTS14M
材料 ゴム 高硬度合成ゴム 高硬度合成ゴム 高硬度合成ゴム 超高硬度合成ゴム
心線 グラスファイバー カーボン カーボン カーボン
歯布 ナイロン ナイロン／アラミド ナイロン／フッ素繊維
（ベアバック仕様）		 ナイロン／フッ素繊維
（ベアバック仕様）
使用プーリ 標準歯形 専用歯形 標準歯形 専用歯形 専用歯形 標準歯形

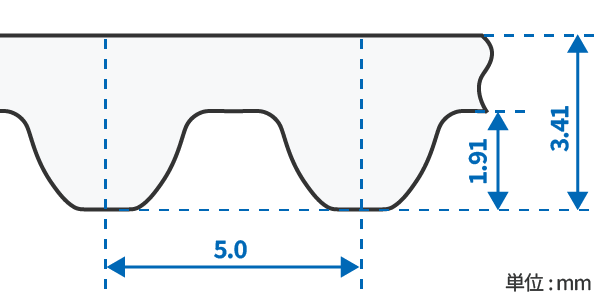

サイズ表

製品コード

  • メガトルクG

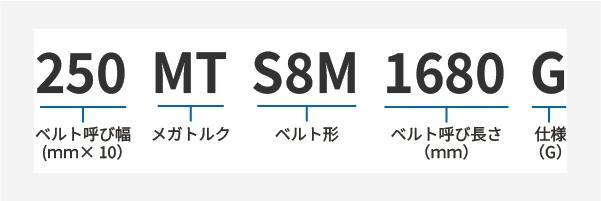

    メガトルクG製品コード
