工作機械用ワイパー

スターワイパー（リップタイプ）

工作機械用ワイパー

スターワイパーのリップタイプで、高いかき取り性能と優れた耐久性を備えた工作機械用ワイパーです。
リップ部が長くしなやかなため、曲面のある部位のかき取りに適しています。

製品詳細

特長

高精度加工への対応
高精度な加工を必要とする工作機械の精度維持に貢献します。

優れた耐久性
耐油性・耐摩耗性に優れたNBRゴムを採用し、長期間の使用でも性能を維持します。

防錆処理
鋼板の表面はRoHS指令を遵守した防錆処理を施しています。

加工の柔軟性
穴あけや切断などの追加加工にも対応可能です。

仕様

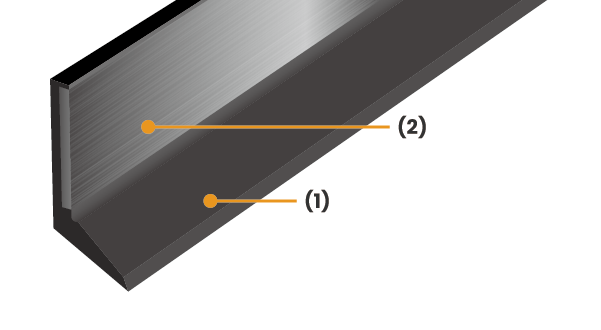

FV(ストレート)

(1) NBRゴム
(2) 鋼板：表面黒色防錆処理

タイプ 品番 全長
FV FV-22-650 650
FV-22-1200 1200

推奨押付代：3mm/加工形態：追加工での対応

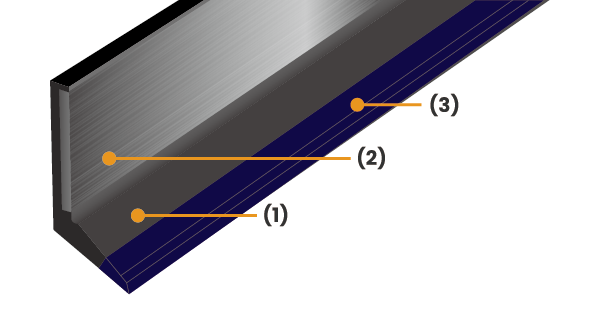

FVL（低摺動ストレート）

(1) NBRゴム
(2) 鋼板：表面黒色防錆処理
(3) 特殊配合ゴム：先端に摩擦係数を下げる特殊配合ゴムを配置し、摺動抵抗を低減

タイプ 品番 全長
FVL FVL-21.5-650 650
FVL-21.5-1000 1000

推奨押付代：3mm/加工形態：追加工での対応

用途例

曲面がある部位のかきとりに適しています。

  • 用途

注意事項

・部品図では、押付代3.0mmを考慮して設計してください。
・組立図などで確認する際は、押付代3.0mmが板金部分と適切にオーバーラップしていることを確認してください。
