工作機械用ワイパー

スターワイパー（スライドタイプ）

工作機械用ワイパー

スターワイパーのスライドタイプで、精度維持が求められる工作機械の摺動へッドのかき取りに適しています。特殊配合ゴムを採用した低摺動仕様も選択可能です。

製品詳細

特長

高精度加工への対応
高精度な加工を必要とする工作機械の精度維持に貢献します。

優れた耐久性
耐油性・耐摩耗性に優れたNBRゴムを採用し、長期間の使用でも性能を維持します。

防錆処理
鋼板の表面はRoHS指令を遵守した防錆処理を施しています。

加工の柔軟性
穴あけや切断などの追加加工にも対応可能です。

高いシール性と取り付け容易性
摺動ベッド形状に合わせた一体成型が可能です。
継ぎ目がないため標準品の組み合わせ加工品に比べシール性が高く、取り付けも簡単です。

リップめくれ防止仕様
リップめくれ防止対応も承ります。

仕様

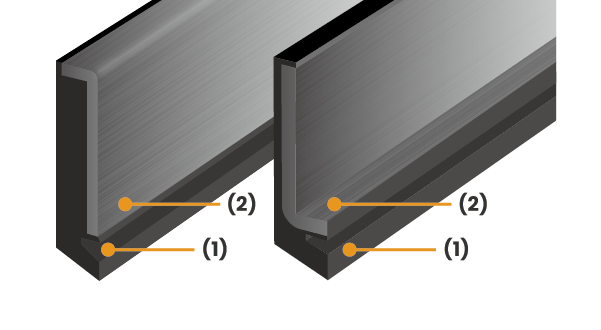

MK（ストレート）・LM（L型）・MX（薄型ストレート）

(1) NBRゴム
(2) 鋼板：表面黒色防錆処理

タイプ 品番 全長
MK MK-16-500 500
MK-18-500
MK-25-500
MK-30-500
MK-25-800 800
MK-30-800
LM LML-18-250C 150×250
LML-25-250C
LMR-18-250C
LMR-25-250C

MX

 MX-18-310 310
MX-25-310
MX30-310
MX-40-310

推奨押付代：0.5ｍｍ/加工形態：追加工での対応

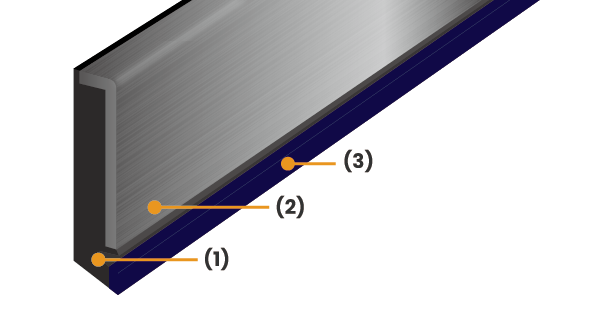

MKL（低摺動）

(1) NBRゴム
(2) 特殊配合ゴム：先端に摩擦係数を下げる特殊配合ゴムを配置し、摺動抵抗を低減
(3) 鋼板：表面黒色防錆処理

タイプ 品番 全長
MKL MKL-16-500 500
MKL-18-500
MKL-25-500
MKL-30-500

推奨押付代：0.5ｍｍ/加工形態：追加工での対応

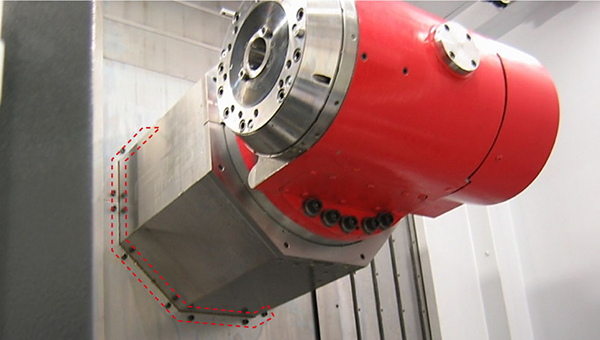

用途例

精度維持が求められる工作機械の摺動ベッドなどのかき取りに適しています。

  • 用途

注意事項

・部品図では、押付代0.5ｍｍを考慮して設計してください。
・組立図などで確認する際は、押付代0.5ｍｍが板金部分と適切にオーバーラップしていることを確認してください。
