工作機械用ワイパー

スターワイパー（カバータイプ）

工作機械用ワイパー

スターワイパーのカバータイプで、左右への屈曲性に優れ、開閉ドアのかき取りに適しています。

製品詳細

特長

高い曲げ性能
左右への屈曲性が高く、開閉ドアのかき取りに最適です。

優れた耐久性
耐油性・耐摩耗性に優れたNBRゴムを採用し、長期間の使用でも性能を維持します。

環境に配慮した防錆処理
鋼板の表面はRoHS指令を遵守した防錆処理を施しています。

加工の柔軟性
穴あけや切断などの追加加工にも対応可能です。

仕様

CV（ストレート）

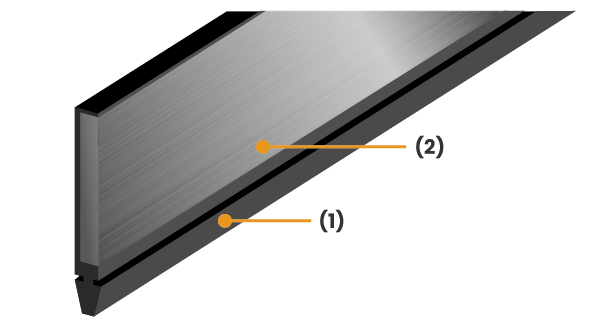

仕様

(1) NBRゴム
(2) 鋼板：表面黒色防錆処理

タイプ 品番 板金長 全長
CV CV-34-205-700 20 700
CV-34-205-1200 20 1200
CV-25-185-700 18 700
CV-25-185-1200 18 1200

推奨押付代：0.5ｍｍ/加工形態：追加工での対応

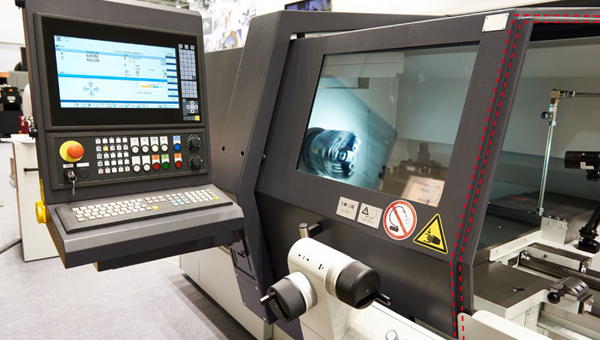

用途例

工作機械の開閉ドア部に使用されます。

  • 用途例

注意事項

・部品図では、押付代2.0mmを考慮して設計してください。
・組立図などで確認する際は、押付代2.0mmが板金部分と適切にオーバーラップしていることを確認してください。
