サイズ表

スーパートルクG (S2M) プーリ

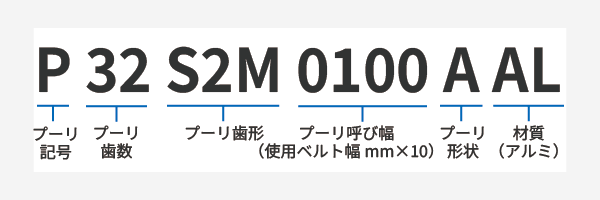

プーリ呼称

p32s2m0100aal

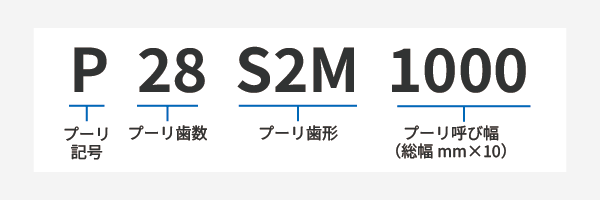

プーリ呼称(棒状)

p28s2m1000

フランジ呼称

f-102514

ラインナップ
歯形 形状 呼び幅 材質 在庫区分
S2M 棒状 1000 高力アルミニウム合金 標準在庫品
S2M A・B・C 0040・0060・0100 高力アルミニウム合金 受注生産品

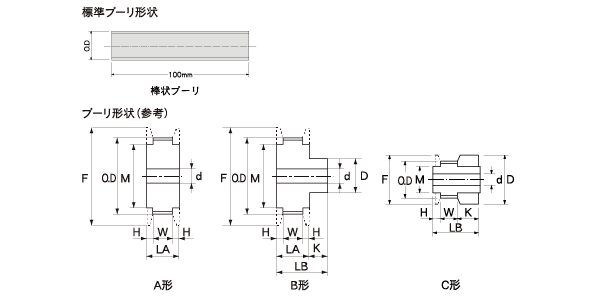

寸法表1
形状 呼び幅 使用ベルト幅(mm) プーリ幅LA(mm) 全幅LB(mm) 歯幅W(mm) フランジ段幅H(mm)
棒状 1000 ー 100 ー ー ー
A・B・C 0040 4 9 17 5 2
A・B・C 0060 6 11 19 7 2
A・B・C 0100 10 15 23 11 2
寸法表2
プーリ歯数 プーリ形状 ピッチ径PD（mm） 外径OD（mm） ボス幅K(mm) ボス径D(mm) 軸穴径d(mm) 対応フランジサイズ
min. max. 厚み 外径F 内径M
14 C・棒状 8.91 8.40 10 13 3 5 F-10 13 6
15 C・棒状 9.55 9.04 10 13 3 5 F-10 13 6
16 C・棒状 10.19 9.68 10 15 3 6 F-10 15 8
18 C・棒状 11.46 10.95 10 15 3 6 F-10 15 8
20 C・棒状 12.73 12.22 10 16 3 7 F-10 16 10
22 C・棒状 14.01 13.50 10 18 3 7 F-10 18 11
24 C・棒状 15.28 14.77 10 20 3 7 F-10 20 12
25 C・棒状 15.92 15.41 10 23 3 7 F-10 23 12
26 C・棒状 16.55 16.04 10 23 3 7 F-10 23 12
28 C・棒状 17.83 17.32 10 23 3 7 F-10 23 13
30 C・棒状 19.10 18.59 10 23 3 7 F-10 23 13
32 A・B・棒状 20.37 19.86 8 12 5 7 F-10 25 14
36 A・B・棒状 22.92 22.41 8 14 5 9 F-10 26 16
40 A・B・棒状 25.46 24.96 8 18 5 13 F-10 31 20
44 A・B・棒状 28.01 27.50 8 20 5 15 F-10 33 22
48 A・B・棒状 30.56 30.05 8 20 5 15 F-10 35 22
50 A・B・棒状 31.83 31.32 8 20 5 15 F-10 35 22
60 A・B・棒状 38.20 37.69 8 30 5 25 F-10 44 32
  • 寸法値は予告なく変更する場合があります。
  • 標準在庫品について
    棒状をラインアップしています。
    棒状プーリには下穴はありません。（センタースポットあり）
  • 受注生産品について
    加工内容（形状・材質・歯数・表面処理など）はお客様の仕様に合わせて対応いたします。
    寸法値はご検討いただく際の参考寸法となります。
  • フランジについて
    棒状プーリ：1個のプーリに対して最大15枚までのフランジを同時購入することが可能です。購入の際には、必要な枚数を指定してください。
    フランジのみの販売はしておりません。
