サイズ表

メガトルクG (MTS5M) プーリ

プーリ形状

pulley_a_b

全サイズ受注生産品です。下記の寸法表は参考寸法です。加工内容はお客様の仕様に合わせて対応致します。営業担当者へご相談ください。

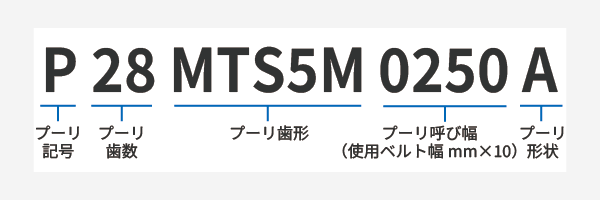

プーリ呼称

p28mts5m0250a

フランジ呼称

f-104836

寸法表1
呼び幅 使用ベルト幅(mm) プーリ幅LA(mm) 全幅LB(mm) 歯幅W(mm) フランジ段幅H(mm)
0100 10 16 28 11 2.5
0150 15 22 34 17 2.5
0250 25 32 44 27 2.5
寸法表2
プーリ歯数 プーリ形状 ピッチ径PD（mm） 外径OD（mm） ボス幅K(mm) ボス径D(mm) 軸穴径d(mm) 対応フランジサイズ
min. max. 厚み 外径F 内径M
14 A・B 22.28 21.32 12 14 7 8 F-10 26 16
15 A・B 23.87 22.91 12 15 7 8 F-10 28 18
16 A・B 25.46 24.50 12 17 7 10 F-10 31 20
18 A・B 28.65 27.69 12 19 7 12 F-10 33 22
20 A・B 31.83 30.87 12 19 7 12 F-10 35 22
22 A・B 35.01 34.05 12 25 7 18 F 10 40 28
24 A・B 38.20 37.24 12 29 7 21 F-10 44 32
25 A・B 39.79 38.83 12 29 7 21 F-10 44 32
26 A・B 41.38 40.42 12 31 8 22 F-10 47 34
28 A・B 44.56 43.60 12 33 8 24 F-10 48 36
30 A・B 47.75 46.79 12 33 10 24 F-16 51 36
32 A・B 50.93 49.97 12 38 10 28 F-16 54 41
36 A・B 57.30 56.34 12 38 10 28 F-16 61 41
40 A・B 63.66 62.70 12 47 10 34 F-16 69 50
44 A・B 70.03 69.07 12 50 12 38 F-16 74 53
48 A・B 76.39 75.43 12 60 12 43 F-16 83 63
50 A・B 79.58 78.62 12 63 12 45 F-16 86 66
60 A・B 95.49 94.53 12 75 12 54 F-16 99 78
  • 寸法値は予告なく変更する場合があります。
  • 受注生産品について
    加工内容（形状・材質・歯数・表面処理など）はお客様の仕様に合わせて対応いたします。
    寸法値はご検討いただく際の参考寸法となります。
