産業機械用Vベルト

マックスターウェッジシュプリーム

ローエッジタイプ細幅Vベルト

マックスターウェッジシュプリームは、クラシカルタイプのVベルトに比べて上幅を狭く設計した、細幅Vベルトのローエッジコグタイプです。
ベルト自重の軽減と心線への張力の均一化により楔効果が高まり、高い伝動効率と優れたグリップ力を発揮します。
また、コグ形状により屈曲性に優れているため、ラップドタイプのVベルトと比較して曲げによる動力損失を低減します。
タイプは、3VX・5VXから選択可能です。

カタログ：Vベルト＆マックスターウェッジ伝動設計資料

お問い合わせ

製品詳細

特長

・細幅形状
・高い伝動効率と優れたグリップ力
・最高速度40m/sの高速伝達が可能
・優れた耐久性

形状

ローエッジ仕様
側面がゴムがむき出しになったローエッジ仕様です。

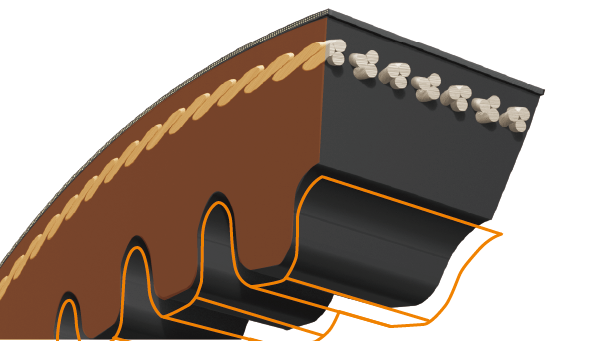

コグ形状
ベルト底面に凹凸が成型されています。
コグ形状により屈曲性が向上、走行時の動力損失を低減します。

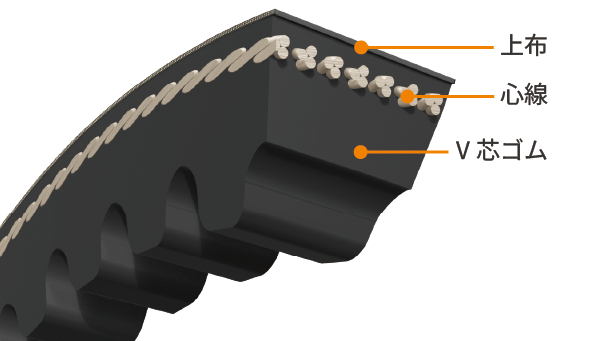

構成材料

上布
伸縮性に優れ、ベルト上部を補強します。

心線
ベルト強力・動力伝動の中心部分です。
高抗張力で伸びの少ない、耐屈曲疲労に富んだ心線を用いています。

V芯ゴム
高荷重下でも変形が少なく柔軟性に優れたクロロプレンゴムを使用しています。
耐熱性、耐油性、耐静電気特性により優れた耐久性を示します。
