産業機械用Vベルト
マックスターウェッジベルト
ラップドタイプ
細幅Vベルト
マックスターウェッジベルトは、クラシカルタイプのVベルトに比べて上幅を狭く設計した細幅Vベルトです。ベルト自重の軽減と心線への張力の均一化の実現により、楔効果が高まり、高い伝動効率と優れたグリップ力を発揮します。
また、強靭性・耐久性・静電防止（電気抵抗値は米国ＲＭＡ規格に合格）性能を備えた信頼性の高いベルトです。
タイプは３Ｖ、５Ｖ、８Ｖから選択可能です。
製品詳細
特長
・細幅形状
・高い伝動効率と優れたグリップ力
・最高速度40m/sの高速伝達が可能
・優れた耐久性

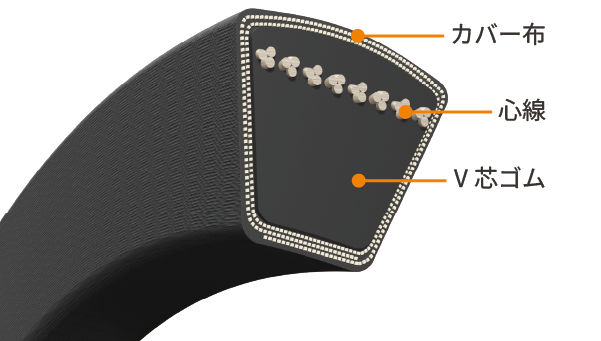

構成材料
カバー布
伸縮性、耐摩耗性に優れています。
心線
ベルト強力・動力伝動の中心部分です。
高抗張力で伸びの少ない、耐屈曲疲労に富んだ心線を用いています。
V芯ゴム
高荷重下でも変形が少なく柔軟性に優れたクロロプレンゴムを使用しています。

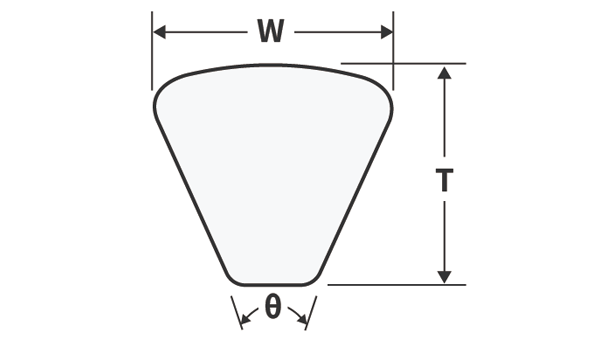

断面寸法
断面寸法一覧
| ベルト形 | 3V | 5V | 8V |
|---|---|---|---|
| 上幅 W(mm) | 9.5 | 16.0 | 25.5 |
| 厚み T(mm) | 8.0 | 13.5 | 23.0 |
| 角度 θ(°) | 40 | 40 | 40 |
製品コード
-
マックスターウェッジベルト
