標準仕様・スロットL・スロットS

製品詳細

特長

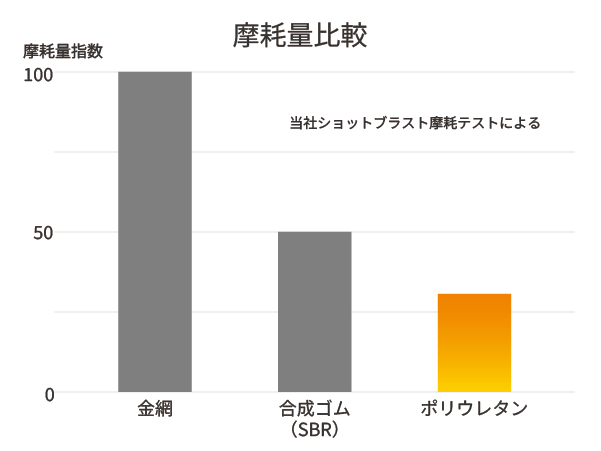

• 優れた耐摩耗性と長寿命



  耐摩耗性に優れ、寿命は金網の約3～10倍。 交換頻度を減らし、コスト削減に貢献します。

• 目詰まりが少ない

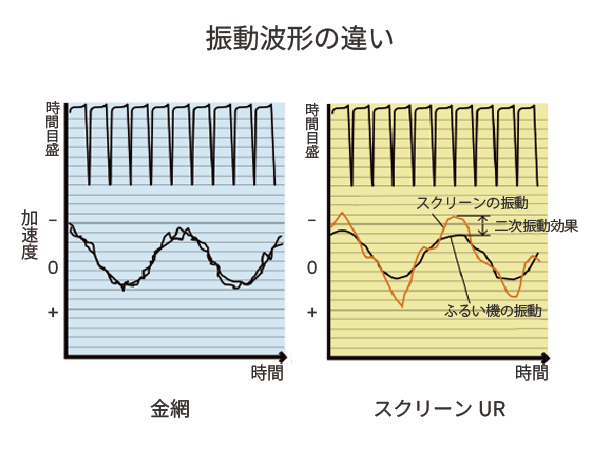

  特殊網目構造と二次振動効果により、目詰まりが少なく、効率的な選別を実現します。

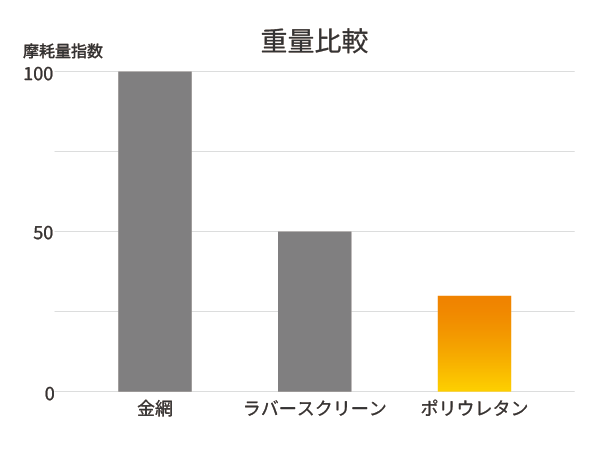

• 軽量で取付けが簡単



  金網と比較し軽量で、一体成形のフックの採用により取付けが簡単です。 また、小さく巻いて運搬も可能です。

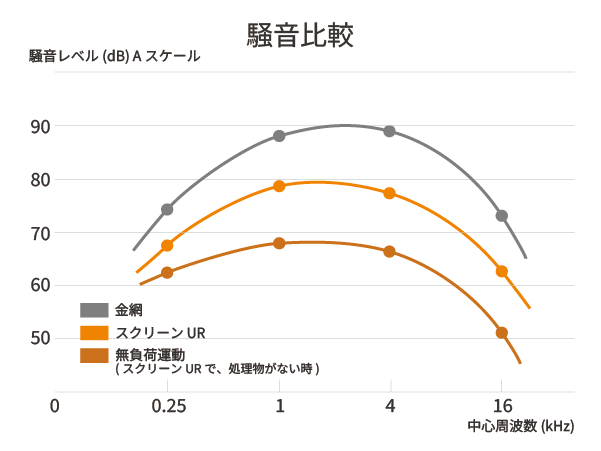

• 騒音低減



  騒音レベルが金網の約15％ダウン。会話を妨害する1～3kHzの音が減少し、作業環境の改善、防音設備費の節減に貢献します。

ラインナップ

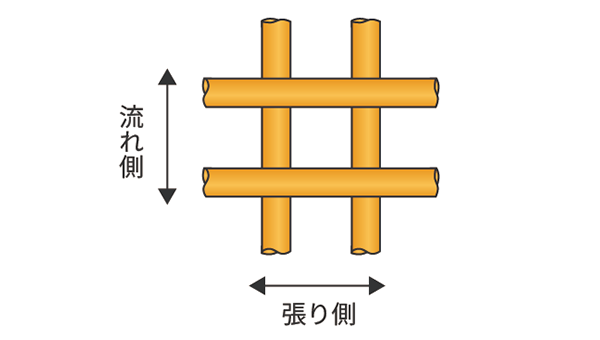

• 標準仕様



  同径、正方形の網目仕様のスクリーンURです。

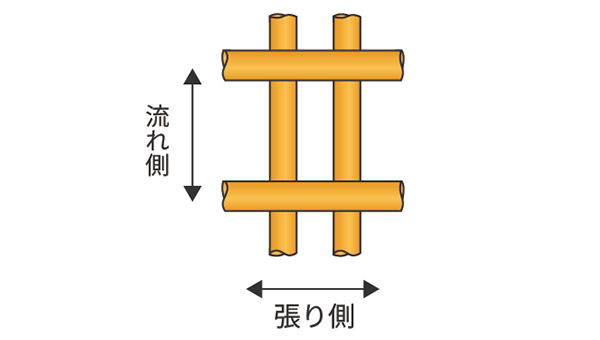

• スロットL



  長方形（たて長）の網目仕様のスクリーンURです。 流れ側ロープに特殊繊維の抗張体を使用。流れ側ロープの自由振動が大きく、目詰り防止効果が大幅に向上します。

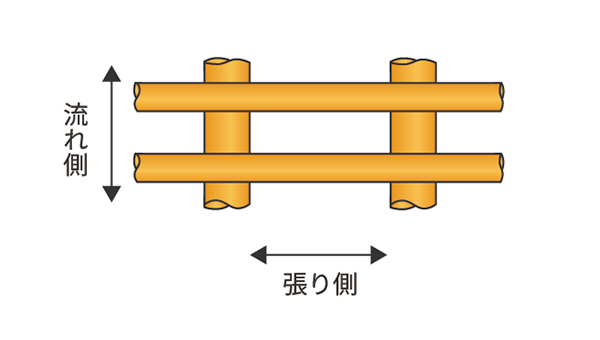

• スロットS



  長方形（よこ長）の網目仕様のスクリーンURです。

用途例

•

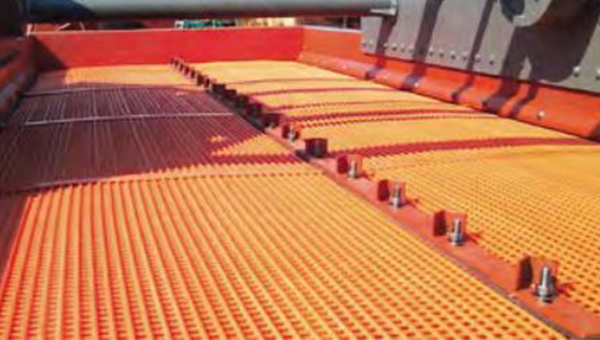

  合材やコンクリート骨材の選別・ふるい分けに最適な仕様です。

サイズ表示

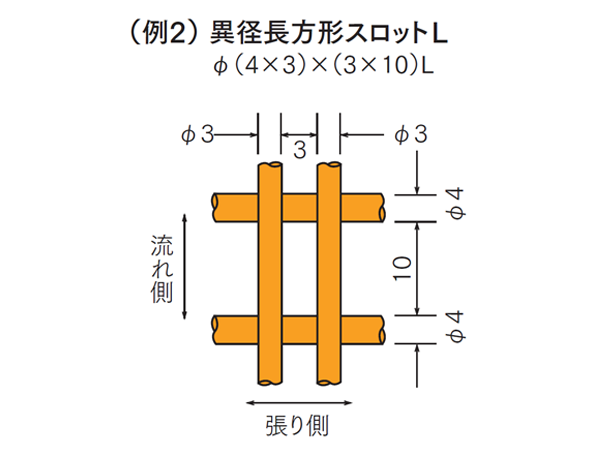

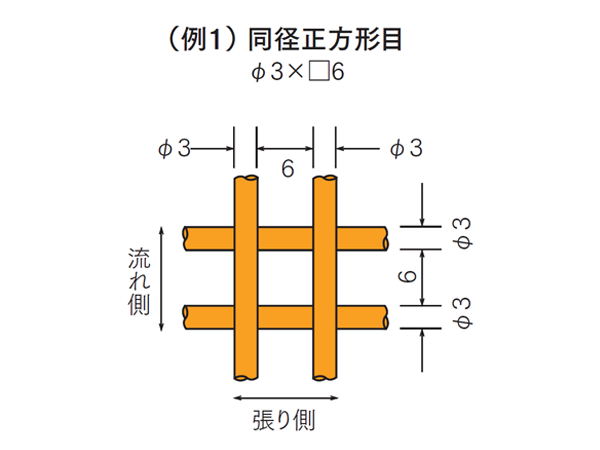

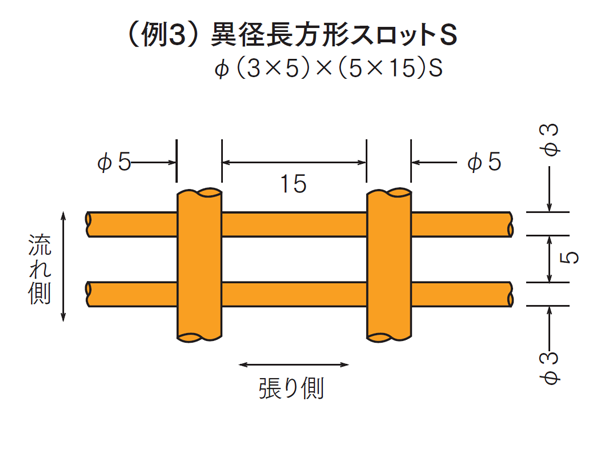

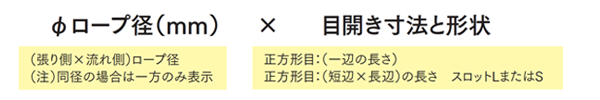

１．網目の表示

•

•

•

•

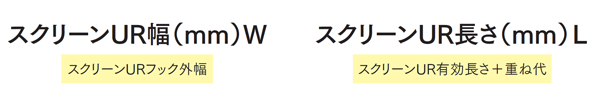

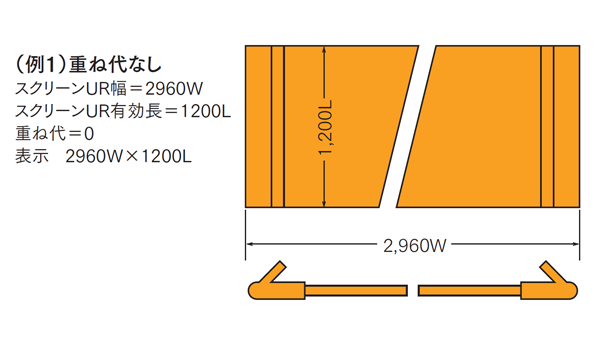

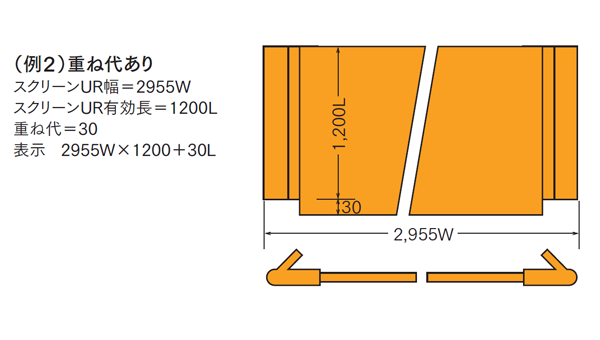

２．スクリーンURのサイズの表示

•

•

•

３．スクリーンUR幅（Ｗ）の標準サイズ

スクリーンUR幅（Ｗ）は、機械の内幅寸法に合わせ下表の通り設計しています。

（注）上記標準サイズ以外のスクリーンUR幅（W）も自由に制作できますので、ご相談ください。

４．スクリーンＵＲの長さ（Ｌ）

(1)クランピングバーと同一長さにしてください。


(2) スクリーンURの最大長さ

(3)スクリーンUR長さは、上記最大長さ以内で自由に製作できますのでご相談ください。


(4)スクリーンUR長さの組み合わせ
①ふるい機長さを等分に分割する場合。
②シュート下部を短くし、残りの部分を等分割にする場合 (シュート下部は600または610mmがよく用いられます)
③各スクリーンUR長さが別々の場合。


(5)ふるい機長さと “よく用いられるスクリーンUR長さ”との組み合わせ

(注)スクリーンUR有効長さおよびふるい機長さの実寸法欄に示す()内数字は、 インチタイプのふるい機の寸法です。
