産業機械用タイミングベルト
特殊形状ウレタンベルト
特殊形状ウレタンベルトは、カスタム成形ベルトで、搬送物に合わせた突起形状を一体成形できます。特殊金型で一体成型するため、剥離しにくく耐久性に優れ、搬送・位置決めなど複合機能を持つ用途にも柔軟に対応します。また、ウレタンは着色可能で、ご希望に応じた色に対応できます。
製品詳細
多様な形状の突起をベルト背面に形成可能
特殊金型を使用することにより、搬送物に最適な形状の突起をベルト背面に取り付けることが出来ます。
後加工、二次加工なしでできる為、納期短縮、コスト低減に役立ちます。
搬送・位置決めなど多機能に対応
伝動機能だけでなく、特殊形状により高精度な位置決め搬送が可能です。
突起剥離に強い
一体成形することにより、突起が剥がれにくくなっています。
ご希望の色に着色が可能
着色可能なウレタンを使用しておりますので、ご希望に応じて着色することが出来ます。
大量のご注文にも対応可能
金型で成形しますので、大量のご注文にも対応が可能です。
用途例

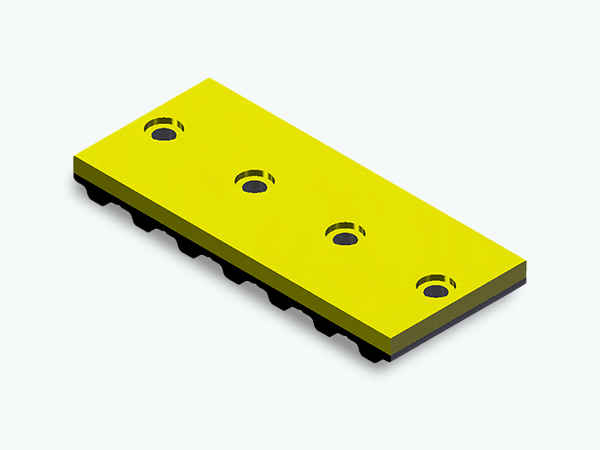

竪型ピロー包装機用2層式ベルト
一体型 二層ベルト
歯面側： 高硬度ウレタン（駆動力）背面側： 低硬度ウレタン（摩擦力）
二層ベルト周囲実績
約100mm〜約1250mm

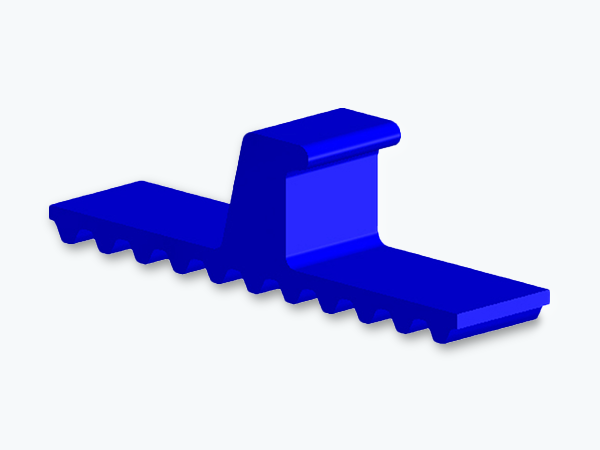

プリンター（複合機 フィニッシャー）用突起付きベルト
特殊ウレタン 突起形状
・金型加工可否
・脱型性
・生産性
・プーリへのベルトの巻きかかり 等
制約をクリアできる範囲で様々な製造実績あり
突起高さ実績
最大 約20mm、突起形状の可否につき、別途 要相談

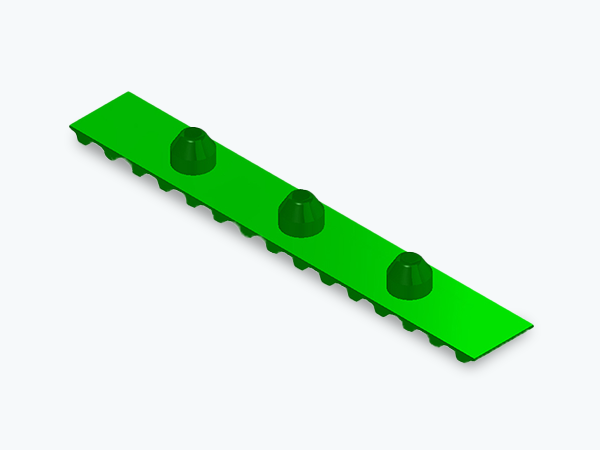

ドットプリンター紙送り用突起付きベルト
同期搬送用途 突起形状公差実績
突起高さ寸法公差： 最小±0.1mm 突起根元R： 最小R0.3mm
※基本的に、突起寸法には形状公差（線の輪郭度公差0.6mm以内）を適用。

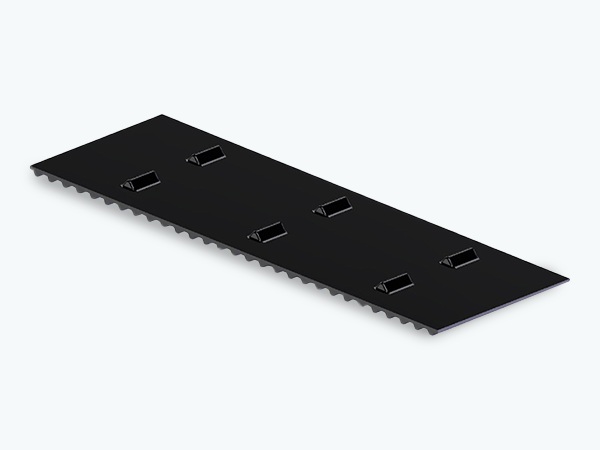

硬貨搬送用ベルト
搬送用途 広幅ベルト
通常、幅の広いベルトは曲げ剛性が高い・耐屈曲性の良いしなやかな抗張体を適用
※耐久性につきましては実績にて充分なご評価をお願いいたします。

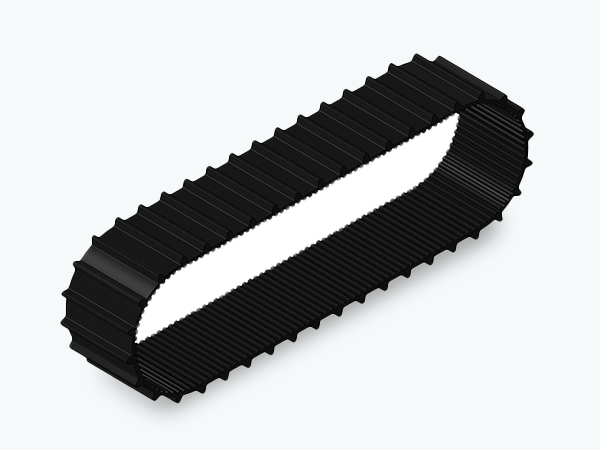

クローラー
クローラ機構用途
ベルト周長実績
最大 約2300mm
ベルト厚み実績
最大 約25mm
製品紹介動画
-
用途例：竪型ピロー包装機
-
用途例：クローラー
