サイズ表

ダブルタイミングベルトU (DT5)

標準ベルトサイズ DT5

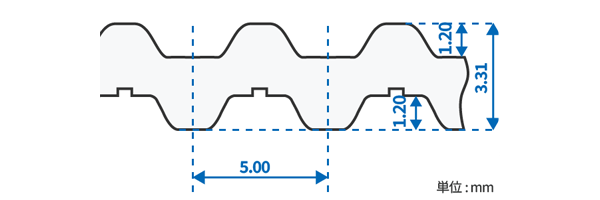

ダブルタイミングベルトU DT5 歯形

標準ベルト幅

ベルト呼び幅 05 10 15 20
ベルト幅(mm) 5.0 10.0 15.0 20.0

製品コード

ダブルタイミングベルトU DT5 製品コード

プーリ

標準ベルトサイズ表

ベルト呼び長さ 歯数 ベルトピッチ周長(mm)
DT5-60 60 300
DT5-70 70 350
DT5-80 80 400
DT5-82 82 410
DT5-90 90 450
DT5-92 92 460
DT5-96 96 480
DT5-100 100 500
DT5-103 103 515
DT5-110 110 550
DT5-118 118 590
DT5-120 120 600
ベルト呼び長さ 歯数 ベルトピッチ周長(mm)
DT5-124 124 620
DT5-130 130 650
DT5-140 140 700
DT5-150 150 750
DT5-160 160 800
DT5-163 163 815
DT5-170 170 850
DT5-172 172 860
DT5-180 180 900
DT5-188 188 940
DT5-220 220 1100
DT5-228 228 1140
