サイズ表

タイミングベルトU (T80)

標準ベルトサイズ T80

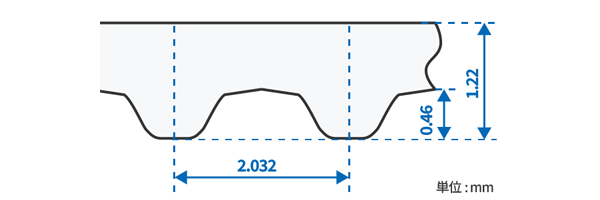

タイミングベルトU T80 歯形

標準ベルト幅

ベルト呼び幅 3.2 4.8 6.4 9.5 12.7
ベルト幅(mm) 3.2 4.8 6.4 9.5 12.7

製品コード

タイミングベルトU T80 製品コード

プーリ

標準ベルトサイズ表

ベルト呼び長さ 歯数 ベルトピッチ周長(mm)
30T80 30 60.96
35T80 35 71.12
40T80 40 81.28
45T80 45 91.44
46T80 46 93.47
48T80 48 97.54
50T80 50 101.60
52T80 52 105.66
53T80 53 107.70
54T80 54 109.73
55T80 55 111.76
56T80 56 113.79
57T80 57 115.82
59T80 59 119.89
60T80 60 121.92
63T80 63 128.02
65T80 65 132.08
67T80 67 136.14
68T80 68 138.18
70T80 70 142.24
71T80 71 144.27
72T80 72 146.30
73T80 73 148.34
74T80 74 150.37
75T80 75 152.40
77T80 77 156.46
78T80 78 158.50
80T80 80 162.56
81T80 81 164.59
82T80 82 166.62
83T80 83 168.66
85T80 85 172.72
87T80 87 176.78
88T80 88 178.82
89T80 89 180.85
90T80 90 182.88
91T80 91 184.91
93T80 93 188.98
94T80 94 191.01
95T80 95 193.04
97T80 97 197.10
98T80 98 199.14
100T80 100 203.20
102T80 102 207.26
103T80 103 209.30
104T80 104 211.33
105T80 105 213.36
106T80 106 215.39
108T80 108 219.46
110T80 110 223.52
112T80 112 227.58
114T80 114 231.65
115T80 115 233.68
118T80 118 239.78
120T80 120 243.84
121T80 121 245.87
122T80 122 247.90
123T80 123 249.94
124T80 124 251.97
125T80 125 254.00
126T80 126 256.03
130T80 130 264.16
131T80 131 266.19
132T80 132 268.22
135T80 135 274.32
140T80 140 284.48
142T80 142 288.54
144T80 144 292.61
145T80 145 294.64
148T80 148 300.74
150T80 150 304.80
155T80 155 314.96
156T80 156 316.99
157T80 157 319.02
160T80 160 325.12
165T80 165 335.28
ベルト呼び長さ 歯数 ベルトピッチ周長(mm)
170T80 170 345.44
175T80 175 355.60
180T80 180 365.76
184T80 184 373.89
185T80 185 375.92
190T80 190 386.08
195T80 195 396.24
200T80 200 406.40
205T80 205 416.56
208T80 208 422.66
210T80 210 426.72
212T80 212 430.78
215T80 215 436.88
219T80 219 445.01
220T80 220 447.04
221T80 221 449.07
224T80 224 455.17
225T80 225 457.20
228T80 228 463.30
230T80 230 467.36
232T80 232 471.42
235T80 235 477.52
236T80 236 479.55
239T80 239 485.65
240T80 240 487.68
245T80 245 497.84
248T80 248 503.94
249T80 249 505.97
250T80 250 508.00
255T80 255 518.16
256T80 256 520.19
260T80 260 528.32
262T80 262 532.38
265T80 265 538.48
270T80 270 548.64
275T80 275 558.80
277T80 277 562.86
279T80 279 566.93
280T80 280 568.96
285T80 285 579.12
288T80 288 585.22
290T80 290 589.28
295T80 295 599.44
296T80 296 601.47
300T80 300 609.60
304T80 304 617.73
310T80 310 629.92
312T80 312 633.98
315T80 315 640.08
318T80 318 646.18
320T80 320 650.24
324T80 324 658.37
330T80 330 670.56
336T80 336 682.75
340T80 340 690.88
341T80 341 692.91
344T80 344 699.01
350T80 350 711.20
355T80 355 721.36
358T80 358 727.46
360T80 360 731.52
370T80 370 751.84
380T80 380 772.16
390T80 390 792.48
397T80 397 806.70
400T80 400 812.80
403T80 403 818.90
420T80 420 853.44
434T80 434 881.89
473T80 473 961.14
474T80 474 963.17
500T80 500 1016.00
515T80 515 1046.48
550T80 550 1117.60
916T80 916 1861.31
