サイズ表

タイミングベルトG (XL)プーリ

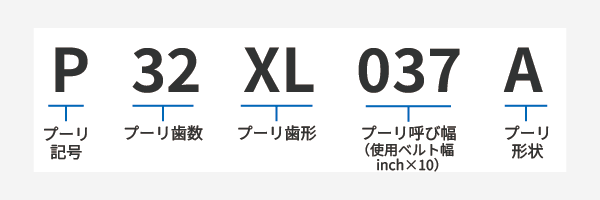

プーリ呼称

p32xl037a

フランジ呼称

f-105741

ラインナップ
歯形 形状 呼び幅 材質 在庫区分
XL A・B・C・W 037 寸法表２を参照 標準在庫品（一部受注生産品）
※受注生産品：A形の歯数46／B形の歯数26,28,30,46
XL A・B・C・W 025・031・050 ー 受注生産品

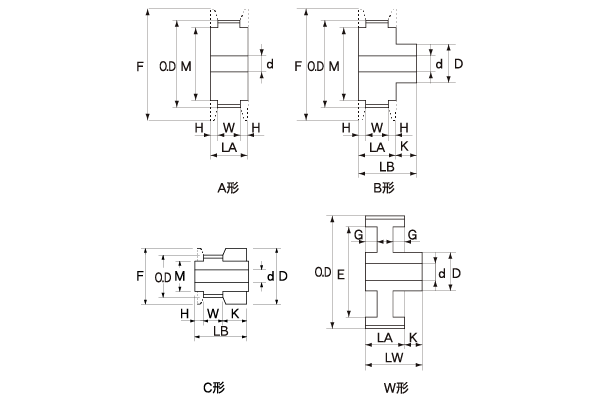

寸法表1
形状 呼び幅 使用ベルト幅(mm) プーリ幅LA(mm) 全幅LB(mm) 全幅LW(mm) 歯幅W(mm) フランジ段幅H(mm) ヌスミ深さG(mm)
A・B・C・W 025 6.4 11.5 12～30歯：19.5
32～46歯：21.5		 ー 7.5 2 ー
A・B・C・W 031 7.9 13 12～30歯：21
32～46歯：23		 ー 9 2 ー
A・B・C・W 037 9.5 15 10～30歯：23
32～46歯：25		 48～72歯：25 11 2 5
A・B・C・W 050 12.7 18 12～30歯：26
32～46歯：28		 ー 14 2 ー
寸法表2
プーリ歯数 プーリ形状 材質 ピッチ径PD（mm） 外径OD（mm） ボス幅K(mm) ボス径D(mm) 軸穴径d(mm) ヌスミ径E(mm) 対応フランジサイズ
min. max. 厚み 外径F 内径M
10 C 焼結合金 16.17 15.66 10 23 4 8 - F-10 23 12
11 C 焼結合金 17.79 17.28 10 25 5 9 - F-10 25 13
12 C 焼結合金 19.40 18.90 10 25 6 10 - F-10 25 14
14 C 焼結合金 22.64 22.13 10 28 6 14 - F-10 28 18
15 C 焼結合金 24.26 23.75 10 28 6 14 - F-10 28 18
16 B 焼結合金 25.87 25.36 8 17 6 10 - F-10 31 20
18 B 焼結合金 29.11 28.60 8 19 6 12 - F-10 33 22
19 B 焼結合金 30.72 30.22 8 19 6 12 - F-10 35 22
20 B 焼結合金 32.34 31.83 8 22 8 14 - F-10 38 26
21 B 焼結合金 33.96 33.45 8 22 8 14 - F-10 38 26
22 B 焼結合金 35.57 35.07 8 24 8 16 - F-10 43 28
24 B 焼結合金 38.81 38.30 8 27 8 18 - F-10 44 32
25 B 焼結合金 40.43 39.92 8 28 8 19 - F-10 44 32
26 B 焼結合金 42.04 41.53 8 29 8 20 - F-10 47 34
28 B 焼結合金 45.28 44.77 8 30 8 21 - F-10 48 36
30 B 焼結合金 48.50 48.00 8 33 10 24 - F-10 55 39
32 A・B 鋼材 51.74 51.24 10 38 10 26 - F-10 57 41
34 A・B 鋼材 54.98 54.47 10 38 10 26 - F-10 61 41
36 A・B 鋼材 58.21 57.70 10 38 10 26 - F-10 61 41
38 A・B 鋼材 61.45 60.94 10 38 10 26 - F-10 65 50
40 A・B 鋼材 64.68 64.17 10 38 10 26 - F-10 69 50
42 A・B 鋼材 67.91 67.41 10 38 10 26 - F-10 74 53
44 A・B 鋼材 71.15 70.64 10 38 10 26 - F-10 78 58
46 A・B 鋼材 74.38 73.87 10 38 10 26 - F-10 78 58
48 W 鋳物 77.62 77.11 10 38 10 26 64 - - -
50 W 鋳物 80.85 80.34 10 38 12 26 67 - - -
60 W 鋳物 97.02 96.51 10 38 12 26 83 - - -
72 W 鋳物 116.43 115.92 10 38 12 26 102 - - -
  • 寸法値は予告なく変更する場合があります。
  • 標準在庫品について
    A形・B形・C形・W形をラインアップしています。
    軸穴は下穴（仕上げ前の状態）です。
  • 受注生産品について
    加工内容（形状・材質・歯数・表面処理など）はお客様の仕様に合わせて対応いたします。
    寸法値はご検討いただく際の参考寸法となります。
  • フランジについて
    プーリ形状AおよびB：フランジを2枚同梱しています。
    プーリ形状C：フランジを1枚同梱しています。
    プーリ形状W：フランジはありません。
    フランジのみの販売はしておりません。
