サイズ表

スーパートルクG (S3M) プーリ

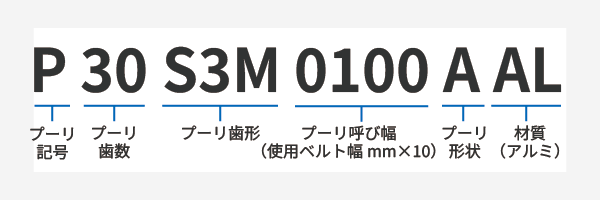

プーリ呼称

p30s3m0100aal

プーリ呼称(棒状)

ｐ40s3m1000

フランジ呼称

f-102313

ラインナップ
歯形 形状 呼び幅 材質 在庫区分
S3M 棒状 1000 高力アルミニウム合金 標準在庫品
S3M A・B・C 0060 高力アルミニウム合金 受注生産品
S3M A・B・C 0100・0150 高力アルミニウム合金 標準在庫品
寸法表1
形状 呼び幅 使用ベルト幅(mm) プーリ幅LA(mm) 全幅LB(mm) 歯幅W(mm) フランジ段幅H(mm)
棒状 1000 ー 100 ー ー ー
A・B・C 0060 6 11 19 7 2
A・B・C 0100 10 15 23 11 2
A・B・C 0150 15 21 29 17 2
寸法表2
プーリ歯数 プーリ形状 ピッチ径PD（mm） 外径OD（mm） ボス幅K(mm) ボス径D(mm) 軸穴径d(mm) 対応フランジサイズ
min. max. 厚み 外径F 内径M
14 C・棒状 13.37 12.61 10 16 4 8 Ｆ-10 16 10
15 C・棒状 14.32 13.56 10 18 4 8 Ｆ-10 18 11
16 C・棒状 15.28 14.52 10 20 4 8 Ｆ-10 20 12
18 C・棒状 17.19 16.43 10 23 4 8 Ｆ-10 23 12
20 C・棒状 19.10 18.34 10 23 4 9 Ｆ-10 23 13
22 C・棒状 21.01 20.25 10 25 4 9 Ｆ-10 25 14
24 A・B・棒状 22.92 22.16 8 14 4 9 Ｆ-10 26 16
25 A・B・棒状 23.87 23.11 8 16 6 11 Ｆ-10 28 18
26 A・B・棒状 24.83 24.07 8 16 6 11 Ｆ-10 28 18
28 A・B・棒状 26.74 25.98 8 18 6 13 Ｆ-10 31 20
30 A・B・棒状 28.65 27.89 8 20 6 13 Ｆ-10 33 22
32 A・B・棒状 30.56 29.80 8 20 6 13 Ｆ-10 35 22
36 A・B・棒状 34.38 33.62 8 26 6 19 Ｆ-10 40 28
40 A・B・棒状 38.20 37.44 8 30 8 23 Ｆ-10 44 32
44 A・B・棒状 42.02 41.25 8 32 8 25 Ｆ-10 47 34
48 A・B・棒状 45.84 45.07 8 34 8 27 Ｆ-10 48 36
50 A・B・棒状 47.75 46.98 8 34 8 27 Ｆ-10 51 36
60 A・B・棒状 57.30 56.53 8 39 8 32 Ｆ-10 61 41
  • 寸法値は予告なく変更する場合があります。
  • 標準在庫品について
    棒状・A形・B形・C形をラインアップしています。
    軸穴は下穴（仕上げ前の状態）です。
    棒状プーリには下穴はありません。（センタースポットあり）
  • 受注生産品について
    加工内容（形状・材質・歯数・表面処理など）はお客様の仕様に合わせて対応いたします。
    寸法値はご検討いただく際の参考寸法となります。
  • フランジについて
    棒状プーリ：1個のプーリに対して最大15枚までのフランジを同時購入することが可能です。購入の際には、必要な枚数を指定してください。
    プーリ形状AおよびB：フランジを2枚同梱しています。
    プーリ形状C：フランジを1枚同梱しています。
    フランジのみの販売はしておりません。
  • Star Quick®（完成品プーリ）もございます。併せてご検討ください。
