サイズ表

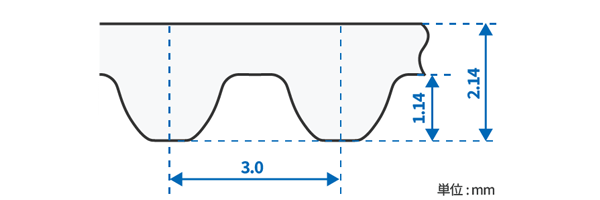

メガトルクEX (MTS3M)
標準ベルトサイズ MTS3M
標準ベルト幅
製品コード
プーリ
標準ベルトサイズ表
| ベルト呼び長さ |
歯数 |
ベルトピッチ周長(mm) |
| MTS3M171 EX |
57 |
171 |
| MTS3M240 EX |
80 |
240 |
| MTS3M270 EX |
90 |
270 |
| MTS3M300 EX |
100 |
300 |
| MTS3M324 EX |
108 |
324 |
| MTS3M330 EX |
110 |
330 |
| MTS3M360 EX |
120 |
360 |
| MTS3M390 EX |
130 |
390 |
| MTS3M420 EX |
140 |
420 |
| MTS3M450 EX |
150 |
450 |
| MTS3M480 EX |
160 |
480 |
| MTS3M510 EX |
170 |
510 |
| MTS3M540 EX |
180 |
540 |
| ベルト呼び長さ |
歯数 |
ベルトピッチ周長(mm) |
| MTS3M570 EX |
190 |
570 |
| MTS3M600 EX |
200 |
600 |
| MTS3M660 EX |
220 |
660 |
| MTS3M720 EX |
240 |
720 |
| MTS3M780 EX |
260 |
780 |
| MTS3M918 EX |
306 |
918 |
| MTS3M1035 EX |
345 |
1035 |
| MTS3M1080 EX |
360 |
1080 |
| MTS3M1305 EX |
435 |
1305 |
| MTS3M1521 EX |
507 |
1521 |
| MTS3M1788 EX |
596 |
1788 |
| MTS3M2538 EX |
846 |
2538 |
