サイズ表

メガトルクEX (MTS3M) プーリ

プーリ形状

pulley_a_b

全サイズ受注生産品です。下記の寸法表は参考寸法です。加工内容はお客様の仕様に合わせて対応致します。営業担当者へご相談ください。

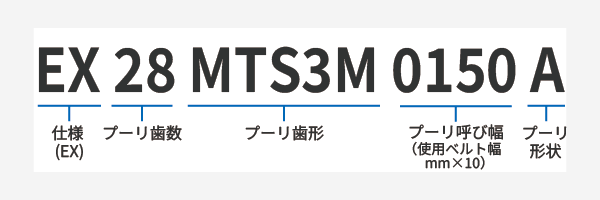

プーリ呼称

ex28mts3m0150a

フランジ呼称

f-103120

寸法表1
呼び幅 使用ベルト幅(mm) プーリ幅LA(mm) 全幅LB(mm) 歯幅W(mm) フランジ段幅H(mm)
0060 6 11 19 7 2
0100 10 15 23 11 2
0150 15 21 29 17 2
寸法表2
プーリ歯数 プーリ形状 ピッチ径PD（mm） 外径OD（mm） ボス幅K(mm) ボス径D(mm) 軸穴径d(mm) 対応フランジサイズ
min. max. 厚み 外径F 内径M
24 A・B 22.92 22.16 8 14 4 9 Ｆ-10 26 16
25 A・B 23.87 23.11 8 16 6 11 Ｆ-10 28 18
26 A・B 24.83 24.07 8 16 6 11 Ｆ-10 28 18
28 A・B 26.74 25.98 8 18 6 13 Ｆ-10 31 20
30 A・B 28.65 27.89 8 20 6 13 Ｆ-10 33 22
32 A・B 30.56 29.80 8 20 6 13 Ｆ-10 35 22
36 A・B 34.38 33.62 8 26 6 19 Ｆ-10 40 28
40 A・B 38.20 37.44 8 30 8 23 Ｆ-10 44 32
44 A・B 42.02 41.25 8 32 8 25 Ｆ-10 47 34
48 A・B 45.84 45.07 8 34 8 27 Ｆ-10 48 36
50 A・B 47.75 46.98 8 34 8 27 Ｆ-10 51 36
60 A・B 57.30 56.53 8 39 8 32 Ｆ-10 61 41
  • 寸法値は予告なく変更する場合があります。
  • 受注生産品について
    加工内容（形状・材質・歯数・表面処理など）はお客様の仕様に合わせて対応いたします。
    寸法値はご検討いただく際の参考寸法となります。
