プーリ

スターロック®


面倒なキー溝加工は一切不要で、シャフト・ボスを簡単に確実・強力に締結するロックシステムです。
焼ばめ、力ばめの煩わしい計算や管理を省き、簡単に高い面圧力で確実に締結します。

※サイズ表はタイミングベルト伝動カタログをご確認ください。

製品詳細

特長

キー溝加工等が一切不要

面倒なキー溝加工や圧入、焼バメ等は一切不要です。くさび作用による強力な締結力を発揮します。

信頼のノンバックラッシ

摩擦締結構造のため、ノンバックラッシで振動・衝撃による軸のヤセ・焼付などの心配はありません。

軸上任意の位置にセットが可能

キーレスのため、軸上の任意の位置に取付けができ、位置決め、位相合わせが簡単です。

取付け、取外しが簡単

軸への取付けは、ボルトを締めつけるだけで、取外しもボルトを緩めるだけで簡単に行うことができます。

ラインナップ

  • STL-20S

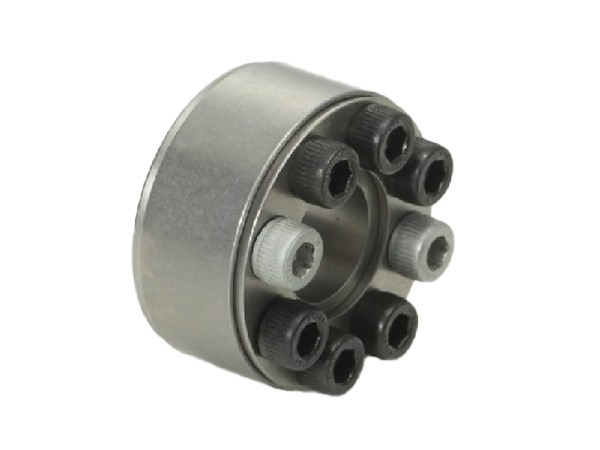

    STL-20S

    比較的大きな伝達トルクを必要とする締結にご使用ください。
    予め締付ボルトがアッセンブリされており、面倒な計算も必要なく簡単に表中より選定できます。

    用途
    フライホイール、プーリ、歯車、コンベヤードラム、中空シャフト、カム、レバーなど

    標準製作範囲
    軸穴径(d)=Φ19～Φ200

    伝達トルク
    270 ～ 61,500(N・m)

  • STL-21S

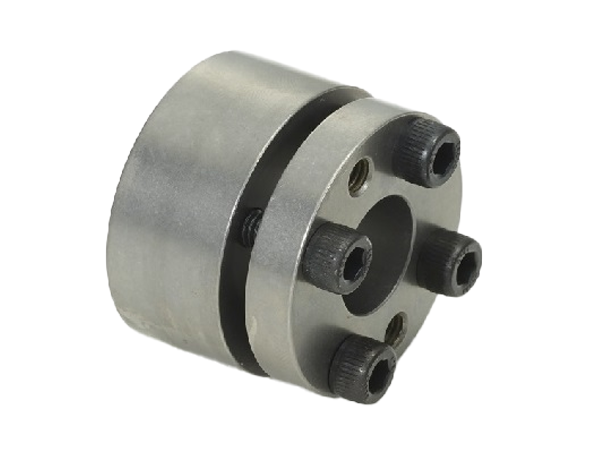

    STL-21S

    STL-20Sの特長に加え、シャフト・ボスのセンタリング効果を高めたものです。
    取付け時に省スペース化が図れます。


    用途
    STL-20Sの用途に加え、特にボス幅の短いタイミングプーリに最適です。

    標準製作範囲
    軸穴径(d)=Φ19～Φ100

    伝達トルク
    300 ～ 11,300(N・m)

  • STL-21F

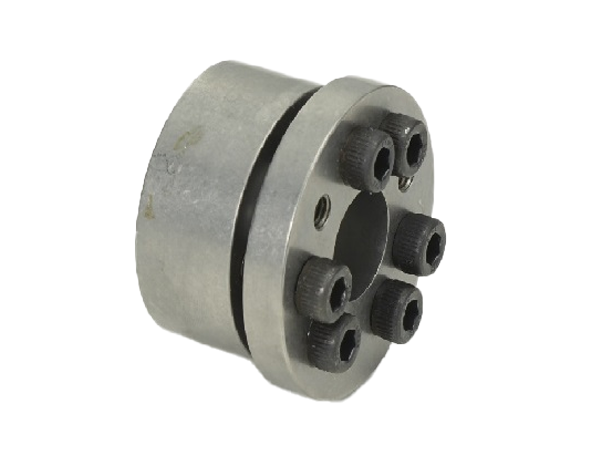

    STL-21F

    STL-20Sの特長に加え、シャフト・ボスのセンタリング効果を高めたものです。
    取付け時にボスの移動が無い為、精密な位置決めが可能です。

    用途
    STL-20Sの用途に加え、特にボス幅の短いタイミングプーリに最適です。

    標準製作範囲
    軸穴径(d)=Φ19～Φ100

    伝達トルク
    290 ～ 10,800(N・m)
