タイミングベルトの早期故障とトラブルシューティング

タイミングベルトの早期故障が発生した場合、そのまま使用していると機能性の低下またはベルト切断等で周辺部品にダメージを与えることがあります。

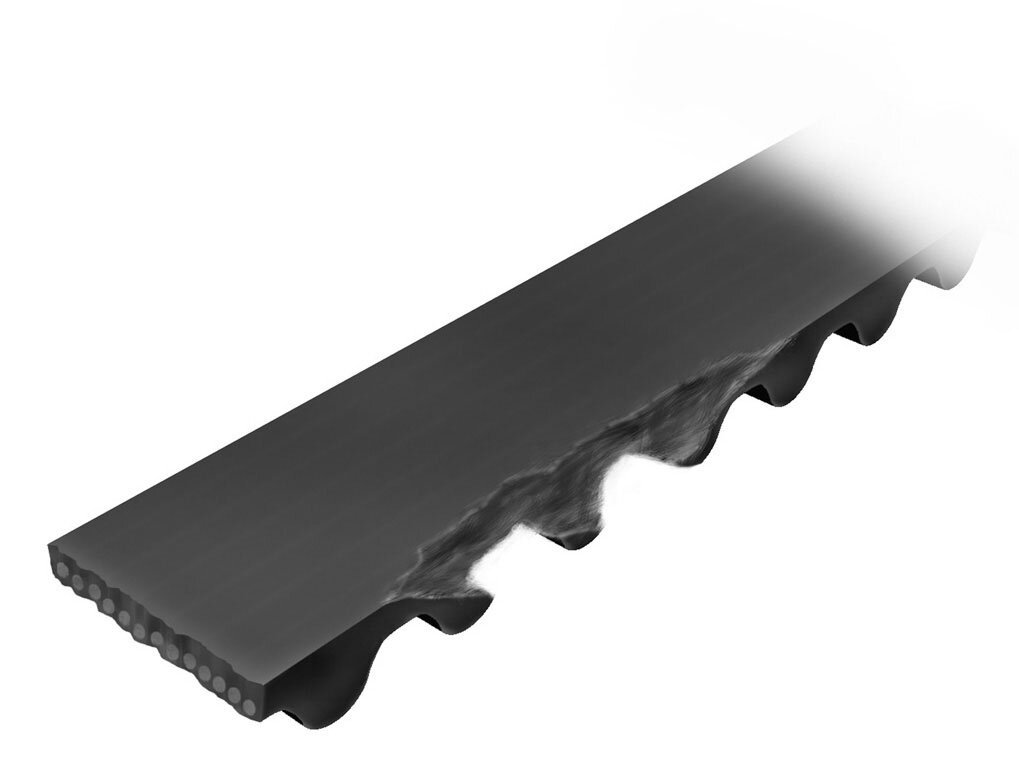

ベルト側面が摩耗により破損している

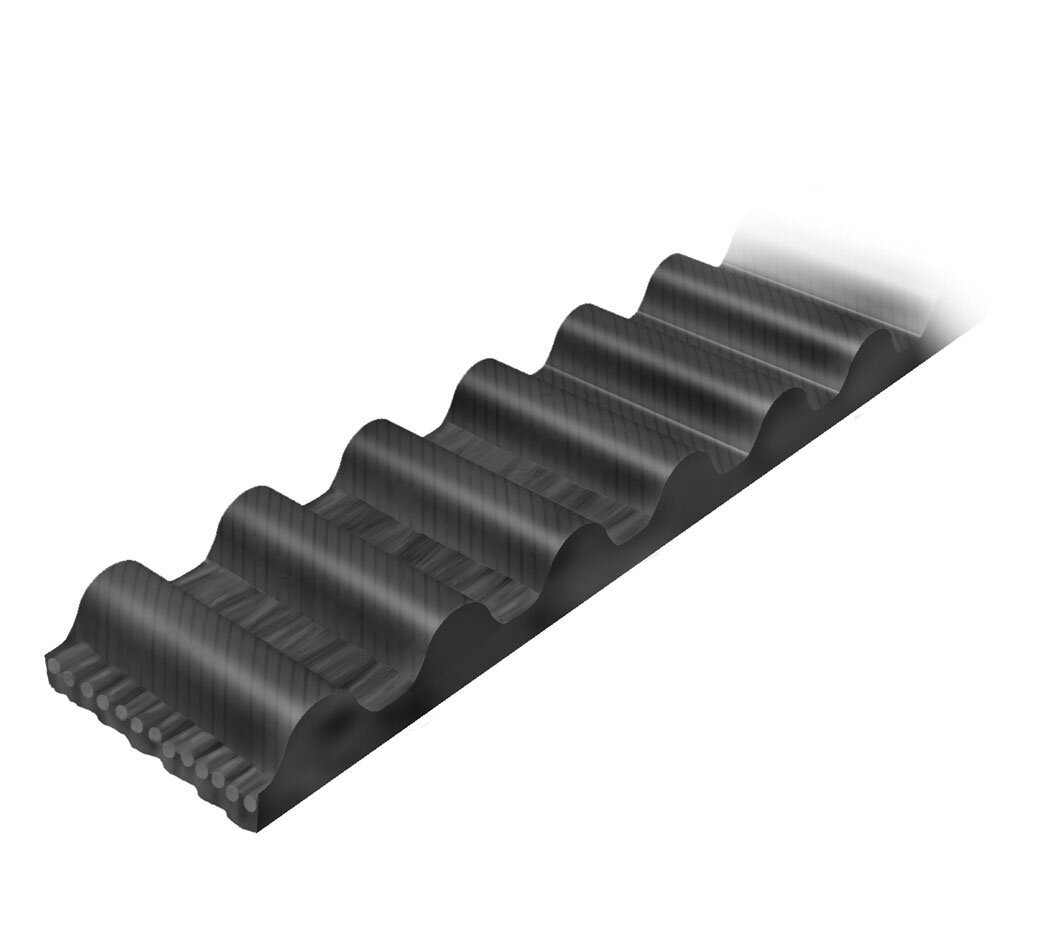

歯布が摩耗して、ゴムや心線が露出している

	要因	処置
	オーバーロード	設計変更し、ベルトの幅を広げるか歯ピッチの大きなベルトに変更する
	ベルトの張りすぎ・ゆるみすぎ	ベルトの初張力を調整する

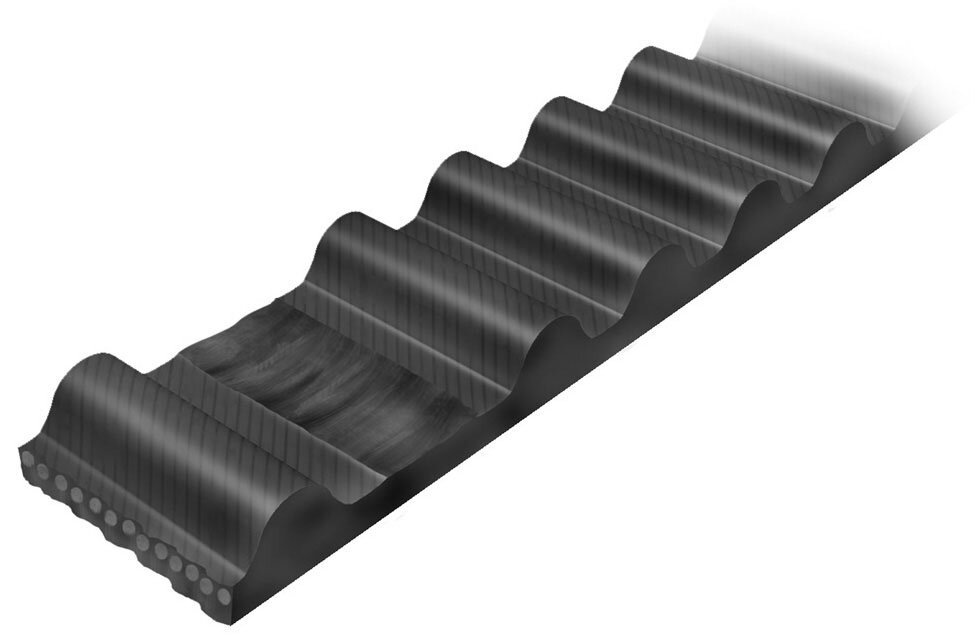

歯かけが発生している

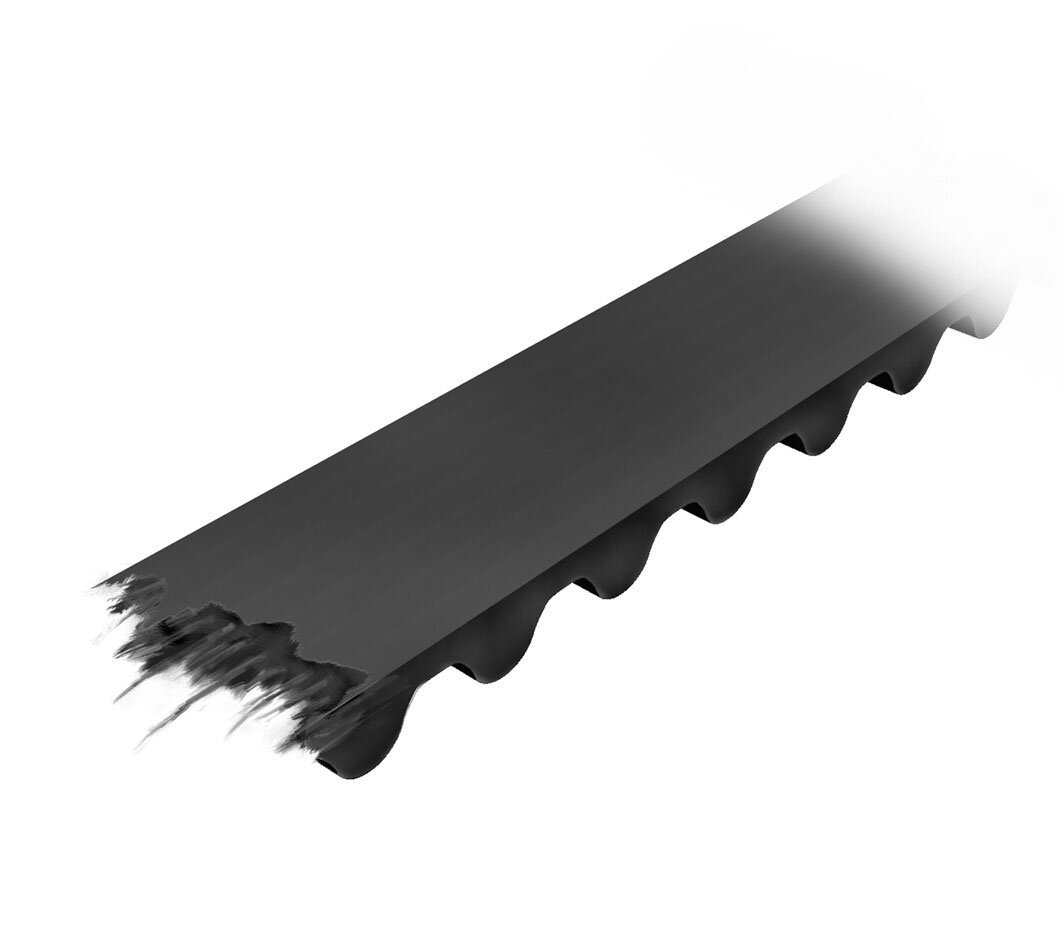

心線が切断している

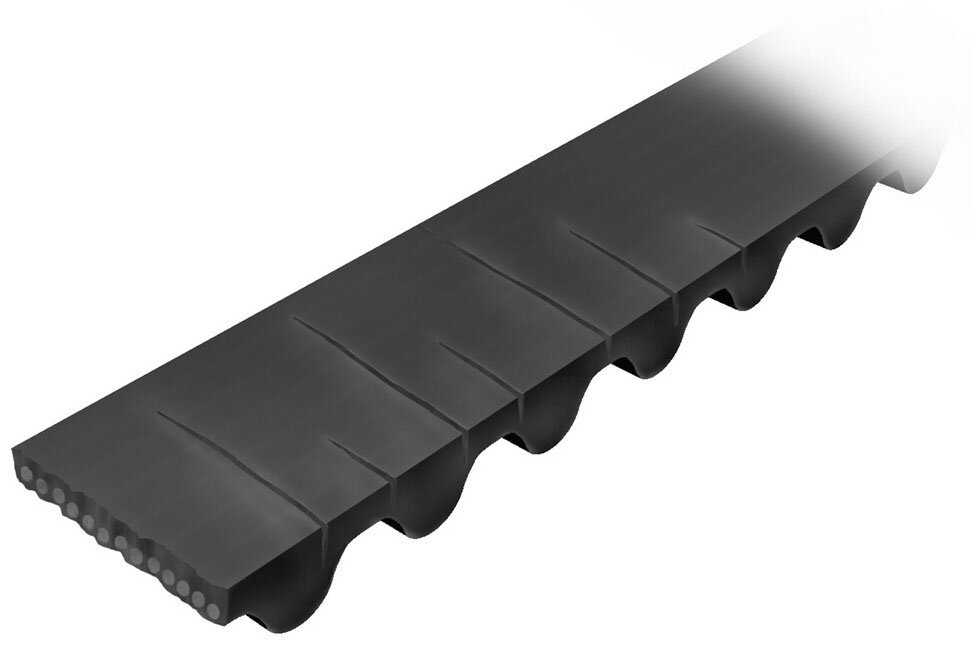

硬度上昇等により、ベルトの背ゴムに亀裂が発生している

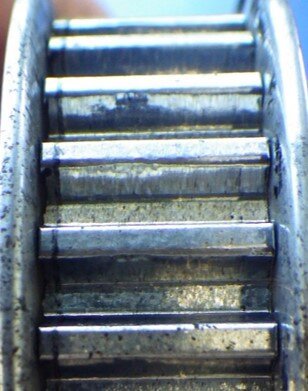

プーリの歯の側面が摩耗している

※プーリのベルト走行箇所と0.05mm以上の段差が付いた場合はプーリを交換してください。

【点検方法】ダイヤルゲージにて段差を測定、またはダイヤル付きノギスで歯厚を測定して点検してください。

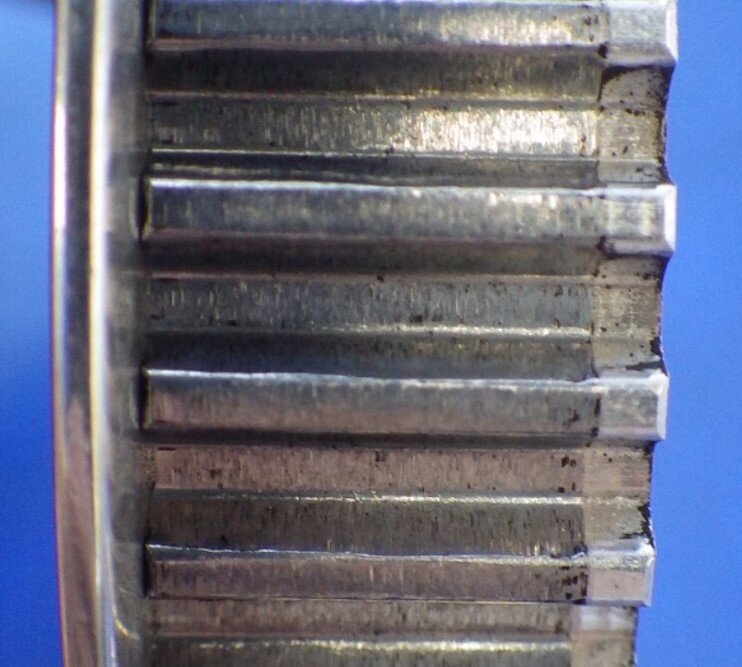

プーリの歯の先端が摩耗している

	要因	処置
	プーリの寿命	新しいプーリに取り替える
	ベルトの張りすぎ	新しいプーリ、ベルトに替え、同時にベルトの張りをゆるめる

※基準外径（カタログ記載）よりも0.05mm以上摩耗した場合、プーリを交換してください。

【点検方法】マイクロメータにてベルト走行部の外径を測定して点検してください。
