タイミングベルト・プーリ間のバックラッシ量

バックラッシとは

タイミングベルトの歯とタイミングプーリの歯がスムーズにかみ合うように設けたベルト歯とプーリ歯の間の隙間のこと。

  • backlash_picture

プーリ歯にベルト歯を１歯だけ静的にかみ合わせ、ベルト歯をプーリ歯の片側に寄せたときにできる最大の隙間でベルト歯寸法、プーリ歯寸法は公差の中央値とします。

  • backlash_caution

バックラッシが小さいと何がいいの？

バックラッシ量が小さいほど位置決め精度がよくなります。バックラッシ量を極限にまで減らした歯形をバックラッシレスプーリと呼びます。以下は当社バックラッシレスプーリと標準プーリの比較データです。

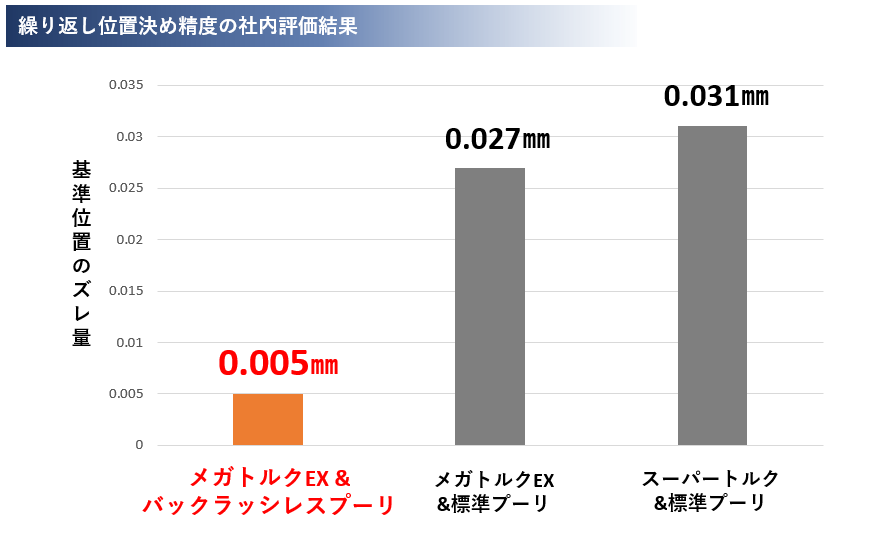

  • comparison-data

【評価条件】
プーリ歯形 S3M：プーリ歯数 24歯：DR回転速度 1.5rpm：DN 無負荷：ベルト張力 46.5N：回転角度 約66°

バックラッシ量

  2㎜ピッチ 3㎜ピッチ  5㎜ピッチ  8㎜ピッチ  14㎜ピッチ
スーパートルク  0.070  0.060  0.075  0.400
（バックラッシレスプーリ:0.120）		  0.600
（バックラッシレスプーリ:0.200）
 メガトルクG    0.060  0.075  0.400 0.600
メガトルクEX    0.000  0.000
メガトルクGⅡ        0.400
メガトルクGⅡP         0.600
メガトルクGⅢ        0.400 0.600
ギガトルクGX        0.265 0.665

メガトルクEX | かみ合わせに優れた製品

かみ合わせに優れた製品として「メガトルクEX」をラインアップしています。

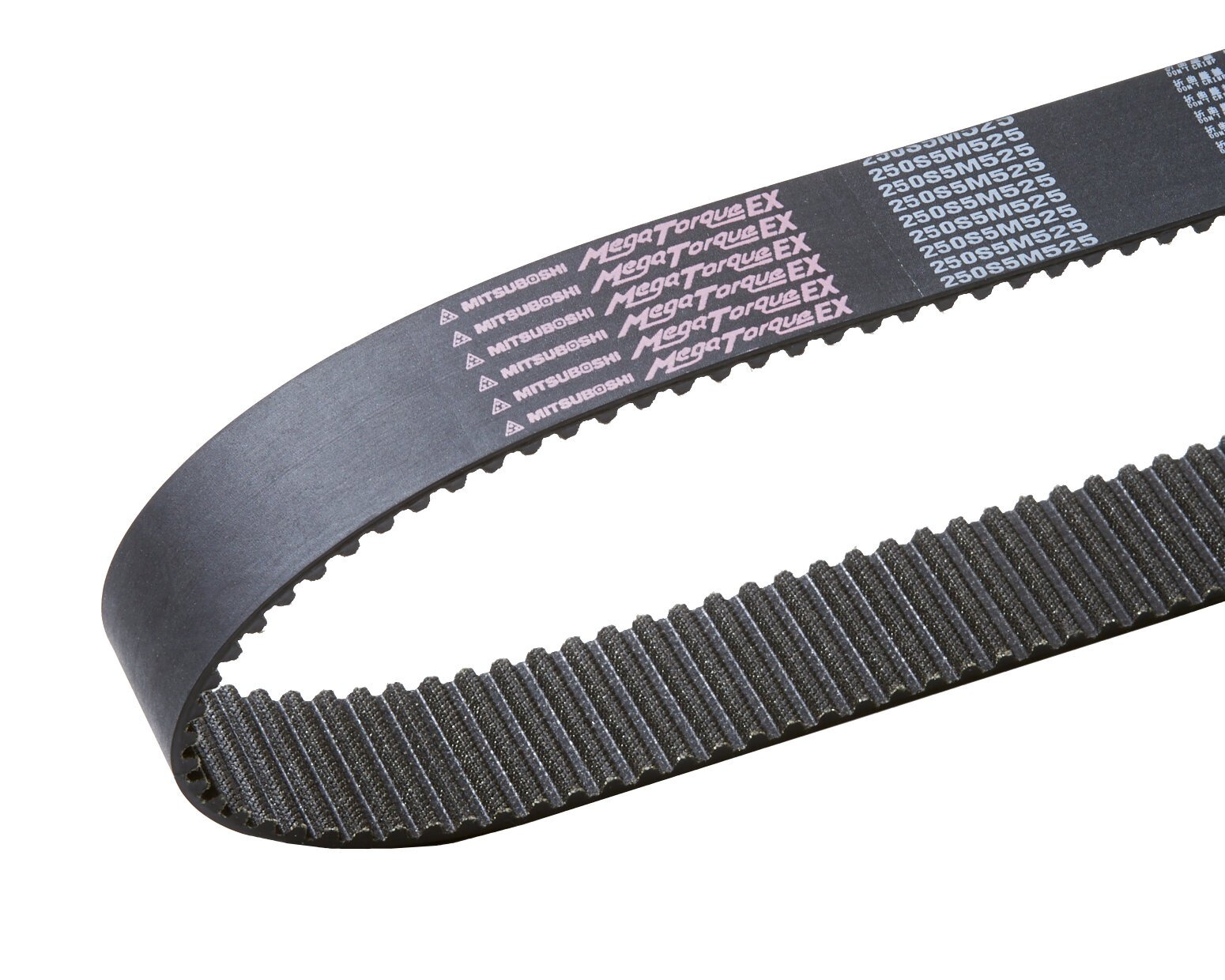

  • メガトルクEX

【特長】

  • 急加速時も歯飛びしない
  • 位置決め完了時間を10%短縮
  • 繰り返し位置決め誤差17%低減

サイズ表はこちら

【こんな方にオススメ】

  • 搬送量を増やしたい
  • 狙い位置での停止精度を上げたい

カタログはこちら
該当ページP.6
