SS曲線

タイミングベルトの伸びは、耐久性に関わる重要な指数です。タイミングベルトの伸びはSS曲線グラフで分析します。

タイミングベルトのSS曲線とは、ベルト歯とプーリ歯をかみ合わせて荷重をかけて引っ張った際のタイミングベルトの伸び率をグラフ化したものです。

  • ss-curve_point

SS曲線

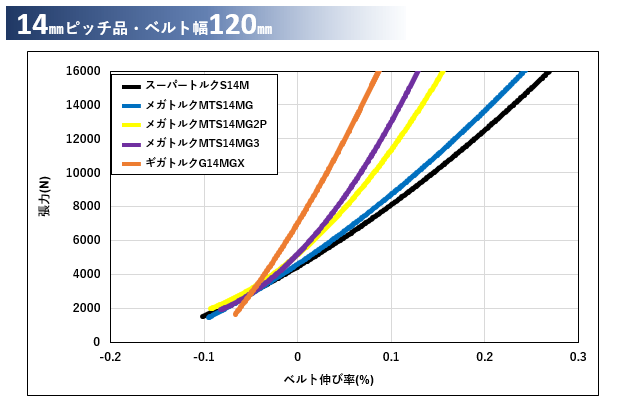

  • ss-curve_14mm

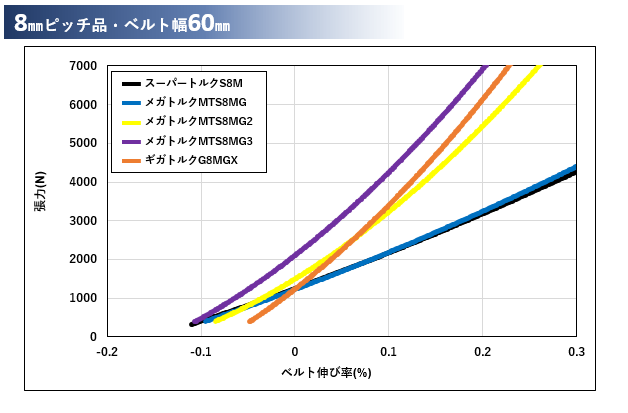

  • ss-curve_8mm

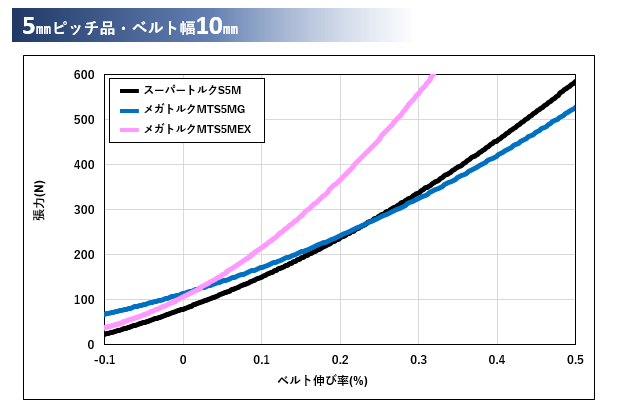

  • ss-curve_5mm

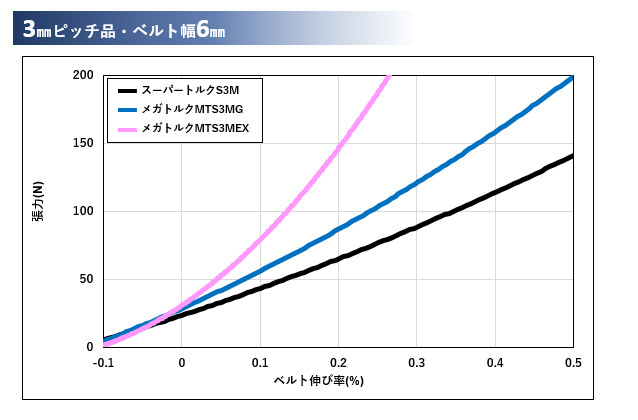

  • ss-curve_3mm

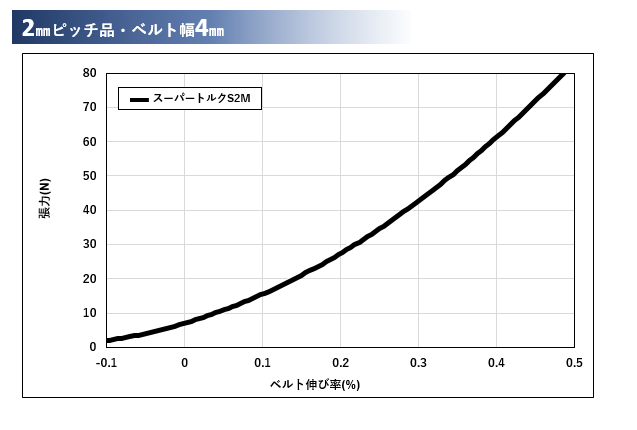

  • ss-curve_2mm
