乗用車・トラック・バス向け補修用ベルト

Star Fit®


Star Fit®は軽自動車や乗用車に使用されており、「ファンベルト」と呼ばれます。

ベルト自体に伸縮性があるため、軸間が固定されたレイアウトでも、ベルトを伸ばして取り付けることができます。

　製品詳細

特長

省スペース化に貢献
弾性率の低い心線を使用しているため、適度に伸びて張力変動を吸収します。そのため、張力を補正するためのテンションプーリーやブラケットが不要となり、エンジンルームの省スペース化や設計自由度の向上に貢献します。

燃費向上
テンションプーリーとブラケットを省略できるため、660ccエンジンの場合で約1.5kgの軽量化を実現し、車両の燃費向上に寄与します。

部品番号

  • 部品番号

断面寸法

断面寸法
場所 寸法
a　幅 3.56×N（リブ数）
b　厚さ 4.1, 4.3, 5.0（品番により異なります）
θ　角度 40°
P　ピッチ 3.56

構成材料

  • 構成材料

注意事項

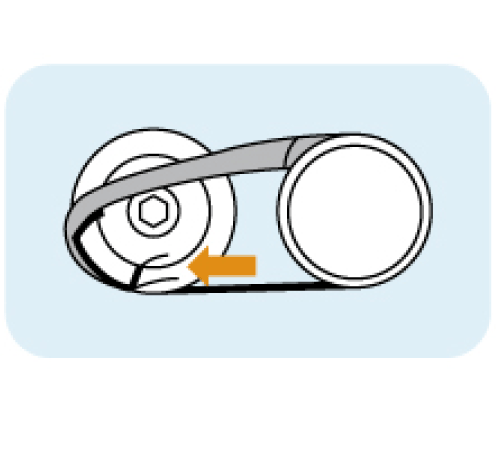

  • 取り付け方法01

    付属の専用治具をセットし、ベルトのリブ部分とプーリの溝にズレがないことを確認する。

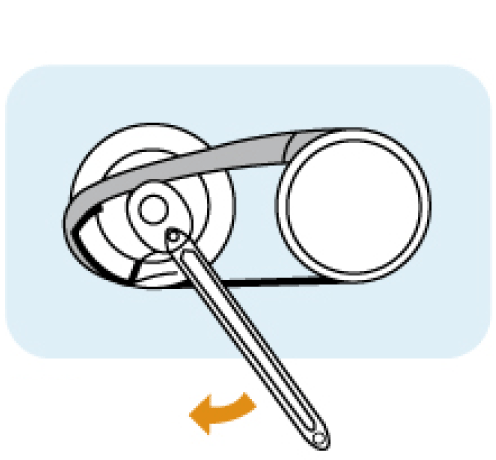

  • 取り付け方法02

    少しずつ回転させる。

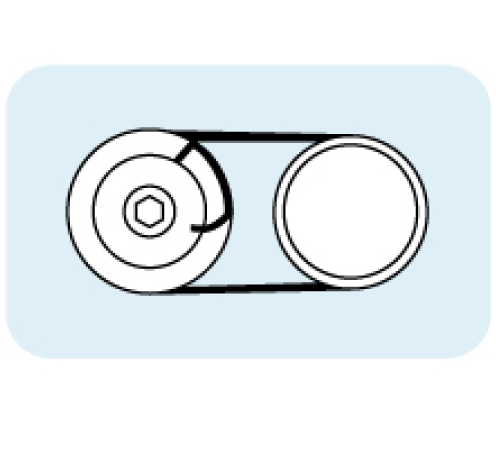

  • 取り付け方法03

    ベルトがはまった状態。

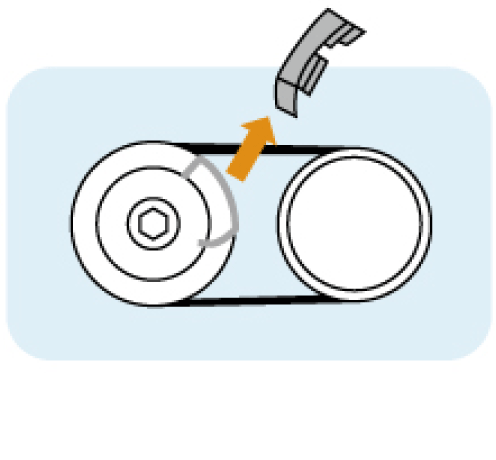

  • 取り付け方法04

    専用治具はベルトの取り付け後、必ず取り外す。

取り付け方法

  • SF3PK655SET

  • SF3PK720SET

  • SF3PK790B

  • SF3PK704SET

  • SF5PK674SET

  • SF4PK810SET
