Vリブドベルト

リブスター®ベルトＧ

ゴム

リブスター®ベルトＧは、Ｖベルトの高伝動性と平ベルトの柔軟性という特長を融合して設計された、高効率で静粛な伝動を実現するゴム製のVリブドベルトです。高速・高負荷でも安定して駆動でき、空調システム・工作機械など幅広い用途に対応します。また、システム全体の軽量化・コンパクト化・省エネ化の対応も可能です。

カタログ：リブスター®伝動　設計資料

お問い合わせ

製品詳細

特長

・単位幅あたり標準Vベルトの35～50％アップした、高い伝動容量
・ベルト重量が軽く、発熱も少ないため、高速伝動が可能
・低騒音で、振動の少ないスムーズな伝動が可能
・通常の使用条件下で約98％の高い伝達効率
・コンパクト設計が可能

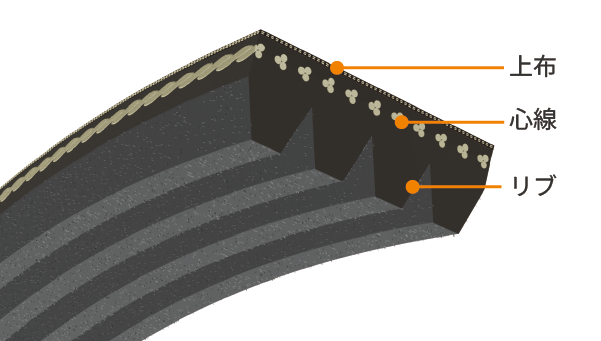

構成材料

上布
耐屈曲性、耐熱性にすぐれ、ベルト上面を保護します。

心線
熱収縮性が少なく、寸法安定性が高い特殊合成繊維を使用しています。

リブ
耐屈曲性、耐側圧性、耐圧縮性に優れた特殊合成ゴムを使用しています。

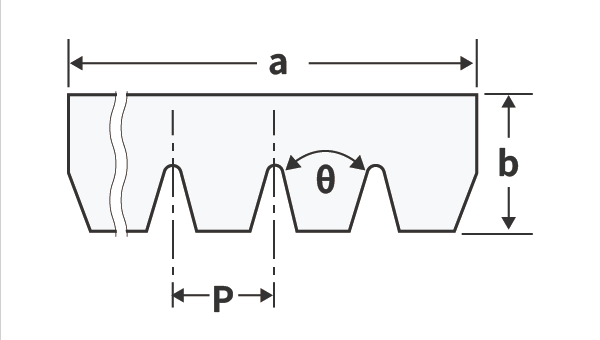

断面寸法

	J	PK	L
ベルト幅　a（mm）	2.34×リブ数	3.56×リブ数	4.70×リブ数
ベルト厚さ　b（mm）	3.80	5.00	7.50
リブピッチ　P（mm）	2.34	3.56	4.70
角度　θ（°）	40	40	40
