サイズ表

ダブルタイミングベルトU (DT10)

標準ベルトサイズ DT10

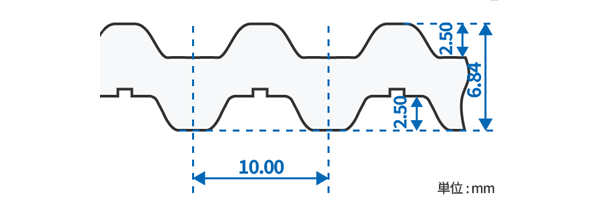

ダブルタイミングベルトU DT10 歯形

標準ベルト幅

ベルト呼び幅 15 20 25 30 40 50
ベルト幅(mm) 15.0 20.0 25.0 30.0 40.0 50.0

製品コード

ダブルタイミングベルトU DT10 製品コード

プーリ

標準ベルトサイズ表

ベルト呼び長さ 歯数 ベルトピッチ周長(mm)
DT10-53 53 530
DT10-60 60 600
DT10-63 63 630
DT10-66 66 660
DT10-70 70 700
DT10-72 72 720
DT10-75 75 750
DT10-80 80 800
DT10-84 84 840
DT10-90 90 900
DT10-98 98 980
DT10-100 100 1000
DT10-110 110 1100
DT10-120 120 1200
ベルト呼び長さ 歯数 ベルトピッチ周長(mm)
DT10-121 121 1210
DT10-124 124 1240
DT10-125 125 1250
DT10-130 130 1300
DT10-132 132 1320
DT10-135 135 1350
DT10-140 140 1400
DT10-142 142 1420
DT10-150 150 1500
DT10-160 160 1600
DT10-161 161 1610
DT10-170 170 1700
DT10-180 180 1800
DT10-188 188 1880
