サイズ表

タイミングベルトU (T10) プーリ

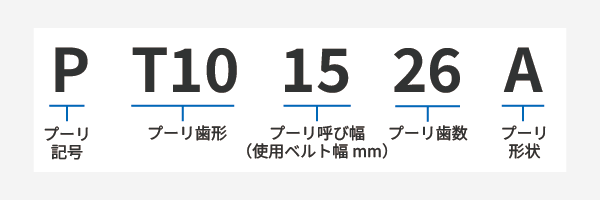

プーリ呼称

pt101526a

フランジ呼称

f-168666

ラインナップ
歯形 形状 呼び幅 材質 在庫区分
T10 A 15・25 鋼材 標準在庫品
T10 B 15・25 鋼材 標準在庫品（一部受注生産品）
※受注生産品：歯数12,14
T10 W 15・25 鋳物 標準在庫品
T10 A・B・W 20・30・40・50 受注生産品 受注生産品
寸法表1
形状 呼び幅 使用ベルト幅(mm) プーリ幅LA(mm) 全幅LB(mm) 全幅LW(mm) 歯幅W(mm) フランジ段幅H(mm) ヌスミ深さG(mm)
A・B・W 15 15 22 30歯以下：32
32歯以上：35		 35 17 2.5 8
A・B・W 20 20 27 30歯以下：37
32歯以上：40		 ー 22 2.5 ー
A・B・W 25 25 32 45 50 27 2.5 11
A・B・W 30 30 37 30歯以下：50
32歯以上：52		 ー 32 2.5 ー
A・B・W 40 40 48 30歯以下：61
32歯以上：63		 ー 43 2.5 ー
A・B・W 50 50 58 30歯以下：71
32歯以上：73		 ー 53 2.5 ー
寸法表2
プーリ歯数 プーリ形状 ピッチ径PD（mm） 外径OD（mm） ボス幅K(mm) ボス径D(mm) 軸穴径d(mm) ヌスミ径E(mm) 対応フランジサイズ
呼び幅15 呼び幅25 min. max. 厚み 外径F 内径M
12 A・B 38.20 36.35 10 13 25 8 15 ー F-10 43 28
14 A・B 44.56 42.70 10 13 30 10 20 ー F-10 47 34
15 A・B 47.75 45.90 10 13 33 10 22 ー F-16 51 36
16 A・B 50.93 49.05 10 13 35 10 24 ー F-16 57 41
18 A・B 57.30 55.45 10 13 37 12 26 ー F-16 61 41
20 A・B 63.66 61.80 10 13 40 12 28 ー F-16 69 50
22 A・B 70.03 68.15 10 13 40 12 28 ー F-16 74 53
24 A・B 76.39 74.55 10 13 40 12 28 ー F-16 83 63
25 A・B 79.58 77.70 10 13 40 12 28 ー F-16 86 66
26 A・B 82.76 80.90 10 13 45 12 30 ー F-16 86 66
28 A・B 89.13 87.25 10 13 45 12 30 ー F-16 93 75
30 A・B 95.49 93.65 10 13 45 12 30 ー F-16 99 78
32 A・B 101.86 100.00 13 13 50 14 32 ー F-16 105 84
36 A・B 114.59 112.75 13 13 50 14 32 ー F-16 118 90
40 A・B 127.32 125.45 13 13 50 14 32 ー F-16 131 101
44 W 140.06 138.20 13 18 55 16 34 120 ー ー ー
48 W 152.79 150.95 13 18 55 16 34 132 ー ー ー
50 W 159.15 157.30 13 18 60 16 35 140 ー ー ー
60 W 190.99 189.10 13 18 60 16 35 170 ー ー ー
  • 寸法値は予告なく変更する場合があります。
  • 標準在庫品について
    A形・B形・W形をラインアップしています。
    軸穴は下穴（仕上げ前の状態）です。
  • 受注生産品について
    加工内容（形状・材質・歯数・表面処理など）はお客様の仕様に合わせて対応いたします。
    寸法値はご検討いただく際の参考寸法となります。
  • フランジについて
    プーリ形状AおよびB：フランジを2枚同梱しています。
    プーリ形状W：フランジはありません。
    フランジのみの販売はしておりません。
  • Star Quick®（完成品プーリ）もございます。併せてご検討ください。
