サイズ表

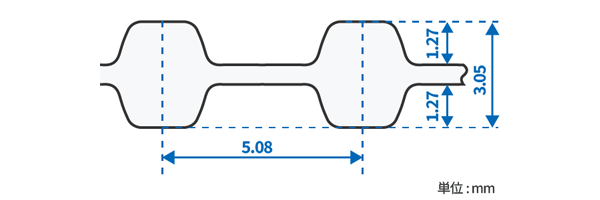

ダブルタイミングベルトG (DXL)
標準ベルトサイズ DXL
標準ベルト幅

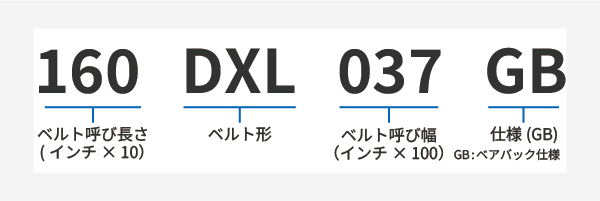

製品コード
プーリ
標準ベルトサイズ表
| ベルト呼び長さ |
歯数 |
ベルトピッチ周長(mm) |
| 150DXL |
75 |
381.00 |
| 152DXL |
76 |
386.08 |
| 154DXL |
77 |
391.16 |
| 156DXL |
78 |
396.24 |
| 158DXL |
79 |
401.32 |
| 160DXL |
80 |
406.40 |
| 162DXL |
81 |
411.48 |
| 164DXL |
82 |
416.56 |
| 166DXL |
83 |
421.64 |
| 168DXL |
84 |
426.72 |
| 170DXL |
85 |
431.80 |
| 172DXL |
86 |
436.88 |
| 174DXL |
87 |
441.96 |
| 176DXL |
88 |
447.04 |
| 178DXL |
89 |
452.12 |
| 180DXL |
90 |
457.20 |
| 182DXL |
91 |
462.28 |
| 184DXL |
92 |
467.36 |
| 186DXL |
93 |
472.44 |
| 188DXL |
94 |
477.52 |
| 190DXL |
95 |
482.60 |
| 192DXL |
96 |
487.68 |
| 194DXL |
97 |
492.76 |
| 196DXL |
98 |
497.84 |
| 198DXL |
99 |
502.92 |
| 200DXL |
100 |
508.00 |
| 202DXL |
101 |
513.08 |
| 204DXL |
102 |
518.16 |
| 206DXL |
103 |
523.24 |
| 210DXL |
105 |
533.40 |
| 212DXL |
106 |
538.48 |
| 216DXL |
108 |
548.64 |
| 218DXL |
109 |
553.72 |
| 220DXL |
110 |
558.80 |
| 228DXL |
114 |
579.12 |
| 230DXL |
115 |
584.20 |
| ベルト呼び長さ |
歯数 |
ベルトピッチ周長(mm) |
| 234DXL |
117 |
594.36 |
| 236DXL |
118 |
599.44 |
| 240DXL |
120 |
609.60 |
| 250DXL |
125 |
635.00 |
| 254DXL |
127 |
645.16 |
| 260DXL |
130 |
660.40 |
| 270DXL |
135 |
685.80 |
| 276DXL |
138 |
701.04 |
| 280DXL |
140 |
711.20 |
| 282DXL |
141 |
716.28 |
| 290DXL |
145 |
736.60 |
| 300DXL |
150 |
762.00 |
| 310DXL |
155 |
787.40 |
| 314DXL |
157 |
797.56 |
| 320DXL |
160 |
812.80 |
| 330DXL |
165 |
838.20 |
| 332DXL |
166 |
843.28 |
| 340DXL |
170 |
863.60 |
| 348DXL |
174 |
883.92 |
| 352DXL |
176 |
894.08 |
| 360DXL |
180 |
914.40 |
| 364DXL |
182 |
924.56 |
| 370DXL |
185 |
939.80 |
| 376DXL |
188 |
955.04 |
| 380DXL |
190 |
965.20 |
| 384DXL |
192 |
975.36 |
| 388DXL |
194 |
985.52 |
| 390DXL |
195 |
990.60 |
| 396DXL |
198 |
1005.84 |
| 414DXL |
207 |
1051.56 |
| 424DXL |
212 |
1076.96 |
| 460DXL |
230 |
1168.40 |
| 478DXL |
239 |
1214.12 |
| 480DXL |
240 |
1219.20 |
| 490DXL |
245 |
1244.60 |
