サイズ表

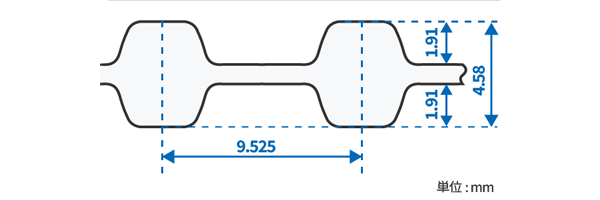

ダブルタイミングベルトG (DL)
標準ベルトサイズ DL
標準ベルト幅

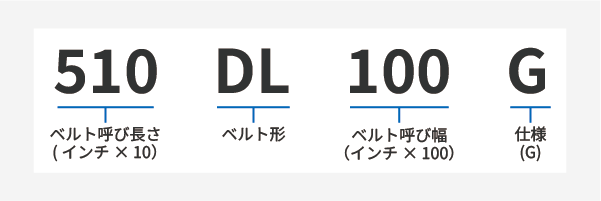

製品コード
プーリ
標準ベルトサイズ表
| ベルト呼び長さ |
歯数 |
ベルトピッチ周長(mm) |
| 187DL |
50 |
476.25 |
| 210DL |
56 |
533.40 |
| 217DL |
58 |
552.45 |
| 225DL |
60 |
571.50 |
| 232DL |
62 |
590.55 |
| 240DL |
64 |
609.60 |
| 255DL |
68 |
647.70 |
| 265DL |
71 |
676.28 |
| 270DL |
72 |
685.80 |
| 277DL |
74 |
704.85 |
| 285DL |
76 |
723.90 |
| 300DL |
80 |
762.00 |
| 315DL |
84 |
800.10 |
| 320DL |
85 |
809.63 |
| 322DL |
86 |
819.15 |
| 334DL |
89 |
847.73 |
| 337DL |
90 |
857.25 |
| 345DL |
92 |
876.30 |
| 360DL |
96 |
914.40 |
| 367DL |
98 |
933.45 |
| ベルト呼び長さ |
歯数 |
ベルトピッチ周長(mm) |
| 375DL |
100 |
952.50 |
| 382DL |
102 |
971.55 |
| 390DL |
104 |
990.60 |
| 394DL |
105 |
1000.13 |
| 398DL |
106 |
1009.65 |
| 420DL |
112 |
1066.80 |
| 427DL |
114 |
1085.85 |
| 435DL |
116 |
1104.90 |
| 450DL |
120 |
1143.00 |
| 454DL |
121 |
1152.53 |
| 480DL |
128 |
1219.20 |
| 510DL |
136 |
1295.40 |
| 525DL |
140 |
1333.50 |
| 540DL |
144 |
1371.60 |
| 548DL |
146 |
1390.65 |
| 581DL |
155 |
1476.38 |
| 600DL |
160 |
1524.00 |
| 630DL |
168 |
1600.20 |
| 653DL |
174 |
1657.35 |
| 660DL |
176 |
1676.40 |
