サイズ表

タイミングベルトG (MXL)

標準ベルトサイズ MXL

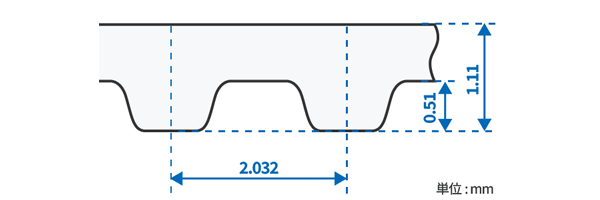

タイミングベルトG MXL 歯形

標準ベルト幅

ベルト呼び幅 3.2 4.8 6.4 9.5 12.7
ベルト幅(mm) 3.2 4.8 6.4 9.5 12.7

製品コード

タイミングベルトG MXL 製品コード

プーリ

標準ベルトサイズ表

ベルト呼び長さ 歯数 ベルトピッチ周長(mm)
34MXL 34 69.09
35MXL 35 71.12
40MXL 40 81.28
41MXL 41 83.31
45MXL 45 91.44
46MXL 46 93.47
48MXL 48 97.54
49MXL 49 99.57
50MXL 50 101.60
52MXL 52 105.66
53MXL 53 107.70
54MXL 54 109.73
55MXL 55 111.76
56MXL 56 113.79
57MXL 57 115.82
59MXL 59 119.89
60MXL 60 121.92
61MXL 61 123.95
63MXL 63 128.02
65MXL 65 132.08
66MXL 66 134.11
67MXL 67 136.14
68MXL 68 138.18
70MXL 70 142.24
71MXL 71 144.27
72MXL 72 146.30
73MXL 73 148.34
74MXL 74 150.37
75MXL 75 152.40
76MXL 76 154.43
77MXL 77 156.46
78MXL 78 158.50
79MXL 79 160.53
80MXL 80 162.56
81MXL 81 164.59
82MXL 82 166.62
83MXL 83 168.66
85MXL 85 172.72
86MXL 86 174.75
87MXL 87 176.78
88MXL 88 178.82
89MXL 89 180.85
90MXL 90 182.88
91MXL 91 184.91
92MXL 92 186.94
93MXL 93 188.98
94MXL 94 191.01
95MXL 95 193.04
96MXL 96 195.07
97MXL 97 197.10
98MXL 98 199.14
100MXL 100 203.20
101MXL 101 205.23
102MXL 102 207.26
103MXL 103 209.30
105MXL 105 213.36
106MXL 106 215.39
108MXL 108 219.46
109MXL 109 221.49
110MXL 110 223.52
112MXL 112 227.58
114MXL 114 231.65
115MXL 115 233.68
118MXL 118 239.78
120MXL 120 243.84
121MXL 121 245.87
122MXL 122 247.90
123MXL 123 249.94
125MXL 125 254.00
126MXL 126 256.03
127MXL 127 258.06
128MXL 128 260.10
129MXL 129 262.13
130MXL 130 264.16
131MXL 131 266.19
132MXL 132 268.22
134MXL 134 272.29
135MXL 135 274.32
138MXL 138 280.42
140MXL 140 284.48
142MXL 142 288.54
144MXL 144 292.61
145MXL 145 294.64
146MXL 146 296.67
147MXL 147 298.70
148MXL 148 300.74
150MXL 150 304.80
152MXL 152 308.86
154MXL 154 312.93
155MXL 155 314.96
156MXL 156 316.99
158MXL 158 321.06
160MXL 160 325.12
162MXL 162 329.18
165MXL 165 335.28
170MXL 170 345.44
171MXL 171 347.47
175MXL 175 355.60
177MXL 177 359.66
180MXL 180 365.76
184MXL 184 373.89
185MXL 185 375.92
186MXL 186 377.95
187MXL 187 379.98
ベルト呼び長さ 歯数 ベルトピッチ周長(mm)
188MXL 188 382.02
190MXL 190 386.08
192MXL 192 390.14
194MXL 194 394.21
195MXL 195 396.24
198MXL 198 402.34
200MXL 200 406.40
203MXL 203 412.50
205MXL 205 416.56
210MXL 210 426.72
212MXL 212 430.78
219MXL 219 445.01
220MXL 220 447.04
221MXL 221 449.07
222MXL 222 451.10
224MXL 224 455.17
226MXL 226 459.23
227MXL 227 461.26
228MXL 228 463.30
230MXL 230 467.36
232MXL 232 471.42
236MXL 236 479.55
239MXL 239 485.65
240MXL 240 487.68
245MXL 245 497.84
248MXL 248 503.94
250MXL 250 508.00
256MXL 256 520.19
260MXL 260 528.32
262MXL 262 532.38
265MXL 265 538.48
270MXL 270 548.64
273MXL 273 554.74
275MXL 275 558.80
278MXL 278 564.90
280MXL 280 568.96
281MXL 281 570.99
285MXL 285 579.12
288MXL 288 585.22
290MXL 290 589.28
295MXL 295 599.44
297MXL 297 603.50
300MXL 300 609.60
305MXL 305 619.76
310MXL 310 629.92
312MXL 312 633.98
315MXL 315 640.08
318MXL 318 646.18
320MXL 320 650.24
324MXL 324 658.37
330MXL 330 670.56
332MXL 332 674.62
334MXL 334 678.69
336MXL 336 682.75
337MXL 337 684.78
338MXL 338 686.82
339MXL 339 688.85
344MXL 344 699.01
347MXL 347 705.10
348MXL 348 707.14
350MXL 350 711.20
355MXL 355 721.36
359MXL 359 729.49
364MXL 364 739.65
365MXL 365 741.68
367MXL 367 745.74
372MXL 372 755.90
380MXL 380 772.16
386MXL 386 784.35
397MXL 397 806.70
400MXL 400 812.80
405MXL 405 822.96
411MXL 411 835.15
415MXL 415 843.28
419MXL 419 851.41
420MXL 420 853.44
424MXL 424 861.57
435MXL 435 883.92
436MXL 436 885.95
438MXL 438 890.02
448MXL 448 910.34
453MXL 453 920.50
464MXL 464 942.85
475MXL 475 965.20
477MXL 477 969.26
478MXL 478 971.30
487MXL 487 989.58
498MXL 498 1011.94
500MXL 500 1016.00
503MXL 503 1022.10
507MXL 507 1030.22
515MXL 515 1046.48
516MXL 516 1048.51
520MXL 520 1056.64
525MXL 525 1066.80
535MXL 535 1087.12
537MXL 537 1091.18
548MXL 548 1113.54
550MXL 550 1117.60
569MXL 569 1156.21
591MXL 591 1200.91
650MXL 650 1320.80
705MXL 705 1432.56
772MXL 772 1568.70
1369MXL 1369 2781.81
