サイズ表
タイミングベルトG (L)

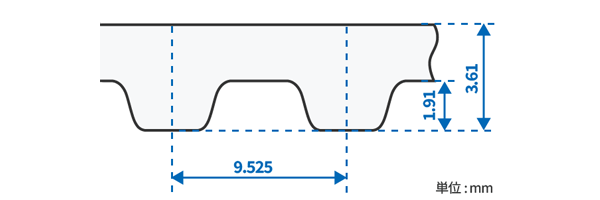

標準ベルトサイズ L
標準ベルト幅

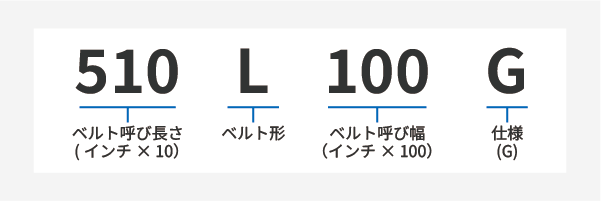

製品コード
プーリ
標準ベルトサイズ表
| ベルト呼び長さ |
歯数 |
ベルトピッチ周長(mm) |
| 109L |
29 |
276.23 |
| 124L |
33 |
314.33 |
| 135L |
36 |
342.90 |
| 150L |
40 |
381.00 |
| 165L |
44 |
419.10 |
| 173L |
46 |
438.15 |
| 180L |
48 |
457.20 |
| 187L |
50 |
476.25 |
| 210L |
56 |
533.40 |
| 217L |
58 |
552.45 |
| 225L |
60 |
571.50 |
| 232L |
62 |
590.55 |
| 240L |
64 |
609.60 |
| 255L |
68 |
647.70 |
| 265L |
71 |
676.28 |
| 270L |
72 |
685.80 |
| 277L |
74 |
704.85 |
| 285L |
76 |
723.90 |
| 300L |
80 |
762.00 |
| 315L |
84 |
800.10 |
| 320L |
85 |
809.63 |
| 322L |
86 |
819.15 |
| 334L |
89 |
847.73 |
| 337L |
90 |
857.25 |
| 345L |
92 |
876.30 |
| 360L |
96 |
914.40 |
| ベルト呼び長さ |
歯数 |
ベルトピッチ周長(mm) |
| 367L |
98 |
933.45 |
| 375L |
100 |
952.50 |
| 382L |
102 |
971.55 |
| 390L |
104 |
990.60 |
| 394L |
105 |
1000.13 |
| 398L |
106 |
1009.65 |
| 420L |
112 |
1066.80 |
| 427L |
114 |
1085.85 |
| 435L |
116 |
1104.90 |
| 450L |
120 |
1143.00 |
| 454L |
121 |
1152.53 |
| 480L |
128 |
1219.20 |
| 510L |
136 |
1295.40 |
| 525L |
140 |
1333.50 |
| 540L |
144 |
1371.60 |
| 548L |
146 |
1390.65 |
| 581L |
155 |
1476.38 |
| 600L |
160 |
1524.00 |
| 630L |
168 |
1600.20 |
| 653L |
174 |
1657.35 |
| 660L |
176 |
1676.40 |
| 697L |
186 |
1771.65 |
| 731L |
195 |
1857.38 |
| 934L |
249 |
2371.73 |
| 1174L |
313 |
2981.33 |
| 1264L |
337 |
3209.93 |
