サイズ表
タイミングベルトG (H)

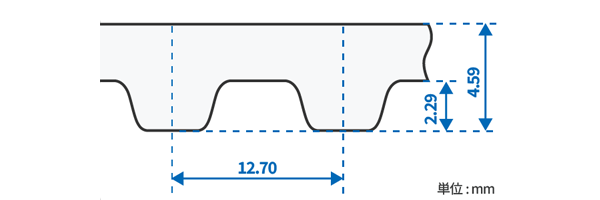

標準ベルトサイズ H
標準ベルト幅

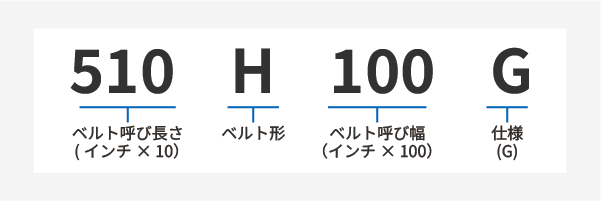

製品コード
プーリ
標準ベルトサイズ表
| ベルト呼び長さ |
歯数 |
ベルトピッチ周長(mm) |
| 225H |
45 |
571.50 |
| 230H |
46 |
584.20 |
| 240H |
48 |
609.60 |
| 245H |
49 |
622.30 |
| 255H |
51 |
647.70 |
| 270H |
54 |
685.80 |
| 280H |
56 |
711.20 |
| 300H |
60 |
762.00 |
| 310H |
62 |
787.40 |
| 315H |
63 |
800.10 |
| 320H |
64 |
812.80 |
| 330H |
66 |
838.20 |
| 340H |
68 |
863.60 |
| 350H |
70 |
889.00 |
| 360H |
72 |
914.40 |
| 370H |
74 |
939.80 |
| 375H |
75 |
952.50 |
| 390H |
78 |
990.60 |
| 400H |
80 |
1016.00 |
| 410H |
82 |
1041.40 |
| 420H |
84 |
1066.80 |
| 430H |
86 |
1092.20 |
| 450H |
90 |
1143.00 |
| 465H |
93 |
1181.10 |
| 480H |
96 |
1219.20 |
| 490H |
98 |
1244.60 |
| 510H |
102 |
1295.40 |
| 530H |
106 |
1346.20 |
| 540H |
108 |
1371.60 |
| 560H |
112 |
1422.40 |
| 565H |
113 |
1435.10 |
| 570H |
114 |
1447.80 |
| 580H |
116 |
1473.20 |
| 600H |
120 |
1524.00 |
| 605H |
121 |
1536.70 |
| ベルト呼び長さ |
歯数 |
ベルトピッチ周長(mm) |
| 625H |
125 |
1587.50 |
| 630H |
126 |
1600.20 |
| 640H |
128 |
1625.60 |
| 650H |
130 |
1651.00 |
| 660H |
132 |
1676.40 |
| 680H |
136 |
1727.20 |
| 700H |
140 |
1778.00 |
| 730H |
146 |
1854.20 |
| 750H |
150 |
1905.00 |
| 770H |
154 |
1955.80 |
| 800H |
160 |
2032.00 |
| 810H |
162 |
2057.40 |
| 840H |
168 |
2133.60 |
| 850H |
170 |
2159.00 |
| 860H |
172 |
2184.40 |
| 880H |
176 |
2235.20 |
| 900H |
180 |
2286.00 |
| 950H |
190 |
2413.00 |
| 1000H |
200 |
2540.00 |
| 1020H |
204 |
2590.80 |
| 1100H |
220 |
2794.00 |
| 1120H |
224 |
2844.80 |
| 1130H |
226 |
2870.20 |
| 1140H |
228 |
2895.60 |
| 1150H |
230 |
2921.00 |
| 1160H |
232 |
2946.40 |
| 1250H |
250 |
3175.00 |
| 1285H |
257 |
3263.90 |
| 1325H |
265 |
3365.50 |
| 1345H |
269 |
3416.30 |
| 1350H |
270 |
3429.00 |
| 1360H |
272 |
3454.40 |
| 1400H |
280 |
3556.00 |
| 1700H |
340 |
4318.00 |
| 1765H |
353 |
4483.10 |
