サイズ表
メガトルクGII (MTS3M)

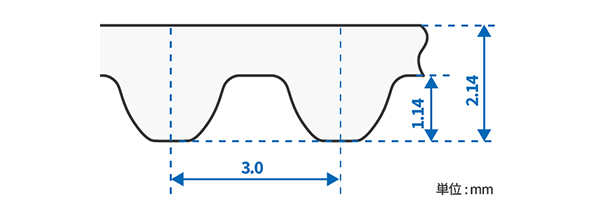

標準ベルトサイズ MTS3M
標準ベルト幅

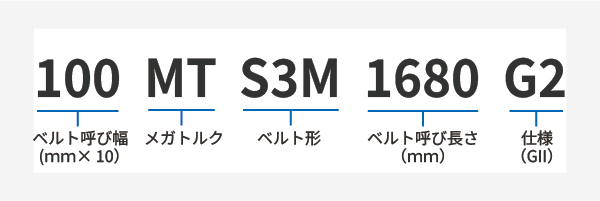

製品コード
プーリ
標準ベルトサイズ表
| ベルト呼び長さ |
歯数 |
ベルトピッチ周長(mm) |
| MTS3M156 G2 |
52 |
156 |
| MTS3M159 G2 |
53 |
159 |
| MTS3M162 G2 |
54 |
162 |
| MTS3M168 G2 |
56 |
168 |
| MTS3M171 G2 |
57 |
171 |
| MTS3M174 G2 |
58 |
174 |
| MTS3M177 G2 |
59 |
177 |
| MTS3M180 G2 |
60 |
180 |
| MTS3M183 G2 |
61 |
183 |
| MTS3M186 G2 |
62 |
186 |
| MTS3M189 G2 |
63 |
189 |
| MTS3M192 G2 |
64 |
192 |
| MTS3M195 G2 |
65 |
195 |
| MTS3M198 G2 |
66 |
198 |
| MTS3M201 G2 |
67 |
201 |
| MTS3M204 G2 |
68 |
204 |
| MTS3M207 G2 |
69 |
207 |
| MTS3M210 G2 |
70 |
210 |
| MTS3M213 G2 |
71 |
213 |
| MTS3M216 G2 |
72 |
216 |
| MTS3M219 G2 |
73 |
219 |
| MTS3M222 G2 |
74 |
222 |
| MTS3M225 G2 |
75 |
225 |
| MTS3M228 G2 |
76 |
228 |
| MTS3M231 G2 |
77 |
231 |
| MTS3M234 G2 |
78 |
234 |
| MTS3M237 G2 |
79 |
237 |
| MTS3M246 G2 |
82 |
246 |
| MTS3M252 G2 |
84 |
252 |
| MTS3M255 G2 |
85 |
255 |
| MTS3M258 G2 |
86 |
258 |
| MTS3M261 G2 |
87 |
261 |
| MTS3M264 G2 |
88 |
264 |
| MTS3M267 G2 |
89 |
267 |
| MTS3M270 G2 |
90 |
270 |
| MTS3M273 G2 |
91 |
273 |
| MTS3M276 G2 |
92 |
276 |
| MTS3M279 G2 |
93 |
279 |
| MTS3M282 G2 |
94 |
282 |
| MTS3M285 G2 |
95 |
285 |
| MTS3M288 G2 |
96 |
288 |
| MTS3M291 G2 |
97 |
291 |
| MTS3M300 G2 |
100 |
300 |
| MTS3M303 G2 |
101 |
303 |
| MTS3M306 G2 |
102 |
306 |
| MTS3M309 G2 |
103 |
309 |
| MTS3M312 G2 |
104 |
312 |
| MTS3M315 G2 |
105 |
315 |
| MTS3M318 G2 |
106 |
318 |
| MTS3M324 G2 |
108 |
324 |
| ベルト呼び長さ |
歯数 |
ベルトピッチ周長(mm) |
| MTS3M327 G2 |
109 |
327 |
| MTS3M330 G2 |
110 |
330 |
| MTS3M333 G2 |
111 |
333 |
| MTS3M336 G2 |
112 |
336 |
| MTS3M339 G2 |
113 |
339 |
| MTS3M342 G2 |
114 |
342 |
| MTS3M345 G2 |
115 |
345 |
| MTS3M348 G2 |
116 |
348 |
| MTS3M351 G2 |
117 |
351 |
| MTS3M354 G2 |
118 |
354 |
| MTS3M360 G2 |
120 |
360 |
| MTS3M363 G2 |
121 |
363 |
| MTS3M366 G2 |
122 |
366 |
| MTS3M369 G2 |
123 |
369 |
| MTS3M372 G2 |
124 |
372 |
| MTS3M375 G2 |
125 |
375 |
| MTS3M384 G2 |
128 |
384 |
| MTS3M387 G2 |
129 |
387 |
| MTS3M393 G2 |
131 |
393 |
| MTS3M396 G2 |
132 |
396 |
| MTS3M399 G2 |
133 |
399 |
| MTS3M402 G2 |
134 |
402 |
| MTS3M405 G2 |
135 |
405 |
| MTS3M408 G2 |
136 |
408 |
| MTS3M414 G2 |
138 |
414 |
| MTS3M417 G2 |
139 |
417 |
| MTS3M420 G2 |
140 |
420 |
| MTS3M423 G2 |
141 |
423 |
| MTS3M426 G2 |
142 |
426 |
| MTS3M432 G2 |
144 |
432 |
| MTS3M435 G2 |
145 |
435 |
| MTS3M444 G2 |
148 |
444 |
| MTS3M447 G2 |
149 |
447 |
| MTS3M453 G2 |
151 |
453 |
| MTS3M456 G2 |
152 |
456 |
| MTS3M459 G2 |
153 |
459 |
| MTS3M468 G2 |
156 |
468 |
| MTS3M471 G2 |
157 |
471 |
| MTS3M474 G2 |
158 |
474 |
| MTS3M480 G2 |
160 |
480 |
| MTS3M483 G2 |
161 |
483 |
| MTS3M486 G2 |
162 |
486 |
| MTS3M489 G2 |
163 |
489 |
| MTS3M492 G2 |
164 |
492 |
| MTS3M498 G2 |
166 |
498 |
| MTS3M501 G2 |
167 |
501 |
| MTS3M504 G2 |
168 |
504 |
| MTS3M507 G2 |
169 |
507 |
| MTS3M510 G2 |
170 |
510 |
| MTS3M513 G2 |
171 |
513 |
| ベルト呼び長さ |
歯数 |
ベルトピッチ周長(mm) |
| MTS3M516 G2 |
172 |
516 |
| MTS3M519 G2 |
173 |
519 |
| MTS3M522 G2 |
174 |
522 |
| MTS3M525 G2 |
175 |
525 |
| MTS3M528 G2 |
176 |
528 |
| MTS3M537 G2 |
179 |
537 |
| MTS3M540 G2 |
180 |
540 |
| MTS3M543 G2 |
181 |
543 |
| MTS3M549 G2 |
183 |
549 |
| MTS3M552 G2 |
184 |
552 |
| MTS3M558 G2 |
186 |
558 |
| MTS3M561 G2 |
187 |
561 |
| MTS3M564 G2 |
188 |
564 |
| MTS3M570 G2 |
190 |
570 |
| MTS3M573 G2 |
191 |
573 |
| MTS3M576 G2 |
192 |
576 |
| MTS3M579 G2 |
193 |
579 |
| MTS3M582 G2 |
194 |
582 |
| MTS3M588 G2 |
196 |
588 |
| MTS3M591 G2 |
197 |
591 |
| MTS3M597 G2 |
199 |
597 |
| MTS3M600 G2 |
200 |
600 |
| MTS3M603 G2 |
201 |
603 |
| MTS3M609 G2 |
203 |
609 |
| MTS3M612 G2 |
204 |
612 |
| MTS3M621 G2 |
207 |
621 |
| MTS3M624 G2 |
208 |
624 |
| MTS3M633 G2 |
211 |
633 |
| MTS3M642 G2 |
214 |
642 |
| MTS3M645 G2 |
215 |
645 |
| MTS3M648 G2 |
216 |
648 |
| MTS3M657 G2 |
219 |
657 |
| MTS3M660 G2 |
220 |
660 |
| MTS3M663 G2 |
221 |
663 |
| MTS3M666 G2 |
222 |
666 |
| MTS3M669 G2 |
223 |
669 |
| MTS3M672 G2 |
224 |
672 |
| MTS3M681 G2 |
227 |
681 |
| MTS3M687 G2 |
229 |
687 |
| MTS3M693 G2 |
231 |
693 |
| MTS3M699 G2 |
233 |
699 |
| MTS3M720 G2 |
240 |
720 |
| MTS3M726 G2 |
242 |
726 |
| MTS3M729 G2 |
243 |
729 |
| MTS3M741 G2 |
247 |
741 |
| MTS3M744 G2 |
248 |
744 |
| MTS3M750 G2 |
250 |
750 |
| MTS3M753 G2 |
251 |
753 |
| MTS3M756 G2 |
252 |
756 |
| MTS3M759 G2 |
253 |
759 |
| ベルト呼び長さ |
歯数 |
ベルトピッチ周長(mm) |
|
| MTS3M762 G2 |
254 |
762 |
| MTS3M765 G2 |
255 |
765 |
| MTS3M771 G2 |
257 |
771 |
| MTS3M774 G2 |
258 |
774 |
| MTS3M786 G2 |
262 |
786 |
| MTS3M789 G2 |
263 |
789 |
| MTS3M804 G2 |
268 |
804 |
| MTS3M810 G2 |
270 |
810 |
| MTS3M819 G2 |
273 |
819 |
| MTS3M831 G2 |
277 |
831 |
| MTS3M852 G2 |
284 |
852 |
| MTS3M858 G2 |
286 |
858 |
| MTS3M882 G2 |
294 |
882 |
| MTS3M888 G2 |
296 |
888 |
| MTS3M894 G2 |
298 |
894 |
| MTS3M900 G2 |
300 |
900 |
| MTS3M909 G2 |
303 |
909 |
| MTS3M918 G2 |
306 |
918 |
| MTS3M927 G2 |
309 |
927 |
| MTS3M954 G2 |
318 |
954 |
| MTS3M963 G2 |
321 |
963 |
| MTS3M999 G2 |
333 |
999 |
| MTS3M1005 G2 |
335 |
1005 |
| MTS3M1017 G2 |
339 |
1017 |
| MTS3M1035 G2 |
345 |
1035 |
| MTS3M1050 G2 |
350 |
1050 |
| MTS3M1080 G2 |
360 |
1080 |
| MTS3M1113 G2 |
371 |
1113 |
| MTS3M1119 G2 |
373 |
1119 |
| MTS3M1146 G2 |
382 |
1146 |
| MTS3M1152 G2 |
384 |
1152 |
| MTS3M1170 G2 |
390 |
1170 |
| MTS3M1176 G2 |
392 |
1176 |
| MTS3M1188 G2 |
396 |
1188 |
| MTS3M1203 G2 |
401 |
1203 |
| MTS3M1221 G2 |
407 |
1221 |
| MTS3M1236 G2 |
412 |
1236 |
| MTS3M1245 G2 |
415 |
1245 |
| MTS3M1260 G2 |
420 |
1260 |
| MTS3M1290 G2 |
430 |
1290 |
| MTS3M1299 G2 |
433 |
1299 |
| MTS3M1305 G2 |
435 |
1305 |
| MTS3M1326 G2 |
442 |
1326 |
| MTS3M1332 G2 |
444 |
1332 |
| MTS3M1374 G2 |
458 |
1374 |
| MTS3M1401 G2 |
467 |
1401 |
| MTS3M1422 G2 |
474 |
1422 |
| MTS3M1461 G2 |
487 |
1461 |
| MTS3M1596 G2 |
532 |
1596 |
| MTS3M1650 G2 |
550 |
1650 |
| ベルト呼び長さ |
歯数 |
ベルトピッチ周長(mm) |
| MTS3M1680 G2 |
560 |
1680 |
| MTS3M1788 G2 |
596 |
1788 |
| MTS3M1959 G2 |
653 |
1959 |
