サイズ表

メガトルクGII (MTS8M) プーリ

プーリ形状

pulley_a_b_w

全サイズ受注生産品です。下記の寸法表は参考寸法です。加工内容はお客様の仕様に合わせて対応致します。営業担当者へご相談ください。

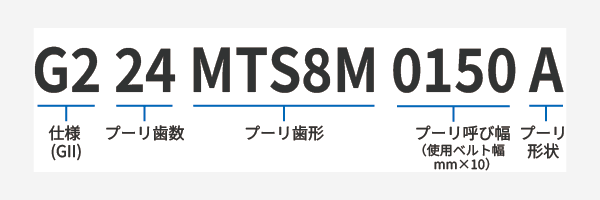

プーリ呼称

g224mts8m0150a

フランジ呼称

f-237050

寸法表1
呼び幅 使用ベルト幅(mm) プーリ幅LA(mm) 全幅LB(mm) 全幅LW(mm) 歯幅W(mm) フランジ段幅H(mm) ヌスミ深さG(mm)
0150 15 24 40歯以下：39
44歯以上：44		 47 17 3.5 7
0250 25 35 40歯以下：50
44歯以上：55		 58 28 3.5 12
0300 30 40 40歯以下：55
44歯以上：60		 63 33 3.5 -
0400 40 51 40歯以下：66
44歯以上：71		 74 44 3.5 17.5
0600 60 72 40歯以下：87
44歯以上：92		 95 65 3.5 26
寸法表2
プーリ歯数 プーリ形状 ピッチ径PD（mm） 外径OD（mm） ボス幅K(mm) ボス径D(mm) 軸穴径d(mm) ヌスミ径E(mm) 対応フランジサイズ
min. max. 厚み 外径F 内径M
24 A・B 61.12 59.58 15 46 12 28 - F-23 70 50
25 A・B 63.66 62.12 15 48 16 29 - F-23 72 52
26 A・B 66.21 64.67 15 51 16 30 - F-23 75 55
28 A・B 71.30 69.76 15 55 16 34 - F-23 80 60
30 A・B 76.39 74.85 15 60 16 36 - F-23 85 65
32 A・B 81.49 79.95 15 65 16(20) 38 - F-23 90 70
34 A・B 86.58 85.04 15 70 16(20) 42 - F-23 95 75
36 A・B 91.67 90.13 15 75 16(20) 45 - F-23 100 80
38 A・B 96.77 95.23 15 80 20(20) 48 - F-23 105 85
40 A・B 101.86 100.32 15 85 20(25) 50 - F-23 110 90
44 A・B 112.05 110.51 20 90 20(25) 56 - F-23 121 101
48 A・B 122.23 120.69 20 100 20(25) 62 - F-23 131 111
50 A・B 127.32 125.78 20 100 20(25) 62 - F-23 136 116
60 A・B 152.79 151.25 20 100 20(25) 62 - F-23 161 141
72 W 183.35 181.81 23 110 20(30) 62 158 - - -
84 W 213.90 212.36 23 126 25(30) 70 188 - - -
96 W 244.46 242.92 23 144 25(30) 80 219 - - -
120 W 305.58 304.04 23 144 25(30) 80 280 - - -
144 W 366.69 365.15 23 144 30(30) 80 341 - - -
  • 軸穴径dの（）内はベルト幅40mm,60mm用の値です。
  • 寸法値は予告なく変更する場合があります。
  • 受注生産品について
    加工内容（形状・材質・歯数・表面処理など）はお客様の仕様に合わせて対応いたします。
    寸法値はご検討いただく際の参考寸法となります。
