サイズ表

メガトルクGIIP (MTS14M) プーリ

プーリ形状

pulley_a_b_w

全サイズ受注生産品です。下記の寸法表は参考寸法です。加工内容はお客様の仕様に合わせて対応致します。営業担当者へご相談ください。

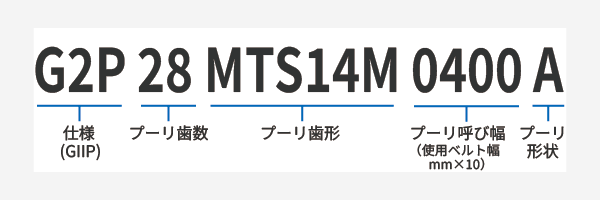

プーリ呼称

g2p28mts14m0400a

フランジ呼称

f-23136101

寸法表1
呼び幅 使用ベルト幅(mm) プーリ幅LA(mm) 全幅LB(mm) 全幅LW(mm) 歯幅W(mm) フランジ段幅H(mm) ヌスミ深さG(mm)
0400 40 53 42歯以下：73
44歯以上：78		 78 46 3.5 20
0600 60 74 42歯以下：94
44歯以上：99		 99 67 3.5 28
0800 80 95 42歯以下：115
44歯以上：120		 120 88 3.5 35
1000 100 116 42歯以下：136
44歯以上：141		 141 109 3.5 42
1200 120 137 42歯以下：157
44歯以上：162		 162 130 3.5 48
寸法表2
プーリ歯数 プーリ形状 ピッチ径PD（mm） 外径OD（mm） ボス幅K(mm) ボス径D(mm) 軸穴径d(mm) ヌスミ径E(mm) 対応フランジサイズ
min. max. 厚み 外径F 内径M
28 A・B 124.78 122.36 20 90 25 56 - F-23  136 101
30 A・B 133.69 131.27 20 100 25 62 - F-23 144 111
32 A・B 142.60 140.18 20 110 25 62 - F-23  152 121
34 A・B 151.52 149.10 20 120 25 70 - F-23  161 131
36 A・B 160.43 158.01 20 120 25 70 - F-23  172 141
40 A・B 178.25 175.83 20 135 30 80 - F-23  190 161
42 A・B 187.17 184.75 20 145 30 85 - F-23  200 164
44 A・B 196.08 193.66 25 155 30 90 - F-23  208 173
48 A・B 213.90 211.48 25 160 30 90 - F-23  224 190
50 A・B 222.82 220.40 25 160 30 90 - F-23  235 200
56 A・B 249.55 247.13 25 160 30 90 - F-23  260 224
60 W 267.38 264.96 25 160 35 90 235 - - -
64 W 285.21 282.79 25 160 35 90 252 - - -
72 W 320.86 318.44 25 170 35 90 288 - - -
84 W 374.33 371.91 25 170 40 90 342 - - -
96 W 427.81 425.39 25 170 40 90 395 - - -
120 W 534.76 532.34 25 175 40 95 502 - - -
144 W 641.71 639.29 25 180 40 100 609 - - -
  • 寸法値は予告なく変更する場合があります。
  • 受注生産品について
    加工内容（形状・材質・歯数・表面処理など）はお客様の仕様に合わせて対応いたします。
    寸法値はご検討いただく際の参考寸法となります。
