産業機械用Vベルト

e-POWER®Ｖベルト

省エネ

e-POWER®Vベルトは、優れた屈曲性で伝動ロスを低減する省エネタイプのVベルトで、高効率な運転を実現します。
ベルト歯コグ形状またはノッチ形状の採用により屈曲性に優れ、ラップドタイプのVベルトと比べて曲げ損失が少ないため、高い省エネ効果を発揮します。
ローエッジコグタイプとラップドノッチタイプの2種類を展開しています。

製品詳細

ラインナップ

  • ラップドノッチドタイプ

    e-POWERVベルト　ラップドノッチドタイプ

    ベルト底面をノッチ加工することで動力損失を軽減します。稼働時の発音を抑制できます。

  • ローエッジコグタイプ

    e-POWER Vベルト　ローエッジコグタイプ

    ベルト底面にコグを形成することで動力損失を軽減します。高伝動容量・耐久性に優れます。

特長

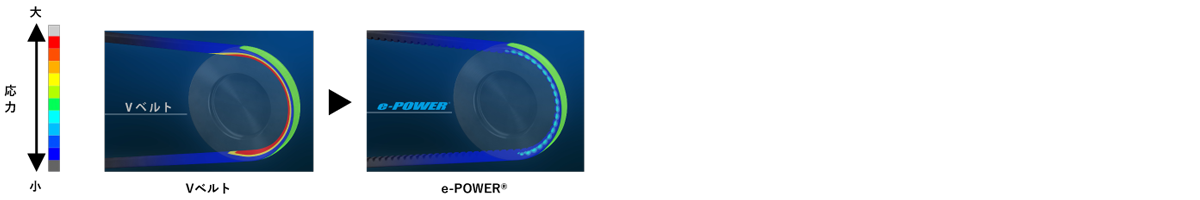

  • e-POWER Vベルト 応力イメージ

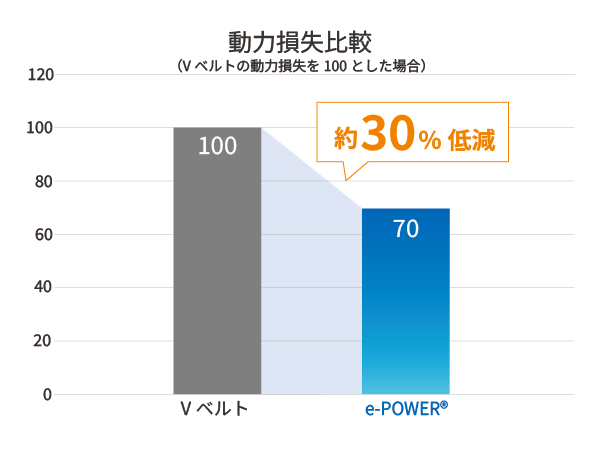

動力損失比較

電力消費量の削減

・優れた屈曲性を実現するノッチ加工及び、コグ形状により、従来のVベルトに比べ、動力損失を約30％低減。
・動力損失の低減により、電力消費量の削減を実現。

形状

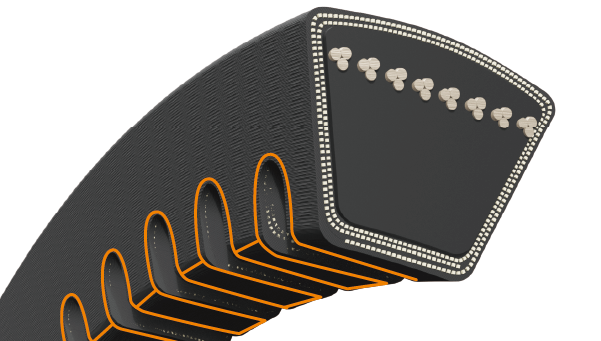

ラップドノッチドタイプ構造

ラップドノッチドタイプ

ノッチ形状
ラップドVベルトの底面に幅方向の切れ 込みが入った形状です。
ノッチ形状により屈曲性が向上、走行時の動力損失を低減します。

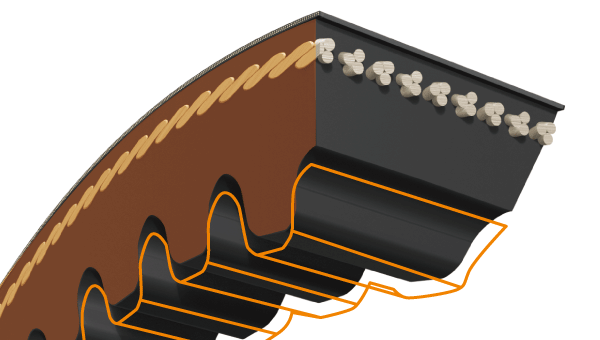

ローエッジコグタイプ構造

ローエッジコグタイプ

ローエッジ仕様
側面がゴムがむき出しになったローエッジ仕様です。

コグ形状
ベルト底面に凹凸が成型されています。
コグ形状により屈曲性が向上、走行時の動力損失を低減します。

構成材料

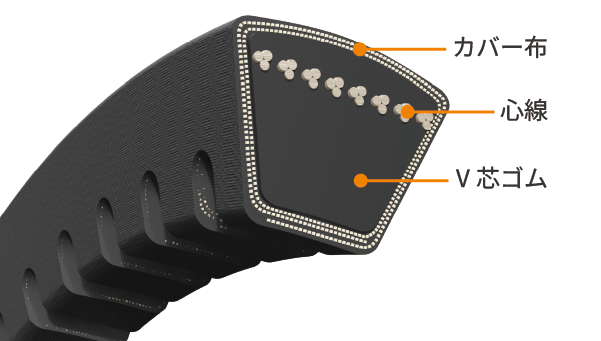

e-POWER Vベルト ラップドノッチドタイプ製品画像

ラップドノッチドタイプ

カバー布
伸縮性、耐摩耗性に優れています。

心線
ベルト強力・動力伝動の中心部分です。高抗張力で伸びの少ない、耐屈曲疲労に富んだ心線を用いています。

V芯ゴム
高荷重下でも変形が少なく柔軟性に優れたクロロプレンゴムを使用しています。
耐熱性、耐油性、耐静電気特性により優れた耐久性を示します。

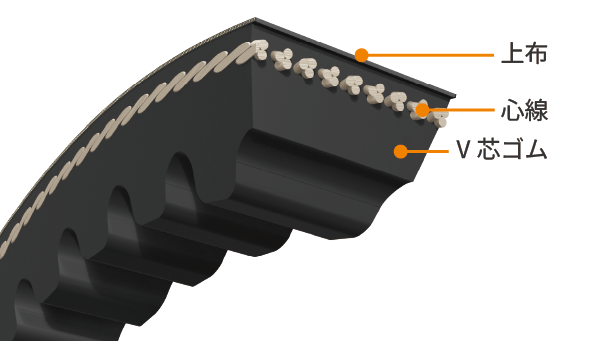

e-POWERVベルト製品画像

ローエッジコグタイプ

上布
伸縮性に優れ、ベルト上部を補強します。

心線
ベルト強力・動力伝動の中心部分です。高抗張力で伸びの少ない、耐屈曲疲労に富んだ心線を用いています。

V芯ゴム
高荷重下でも変形が少なく柔軟性に優れたクロロプレンゴムを使用しています。
耐熱性、耐油性、耐静電気特性により優れた耐久性を示します。

断面寸法

e-POWERVベルト断面寸法

ラップドノッチドタイプ

ベルト形 A B C D
上幅　W(mm) 12.5 16.5 22.0 31.5
厚み　T(mm) 9.0 11.0 14.0 19.0
角度　θ(°) 40 40 40 40

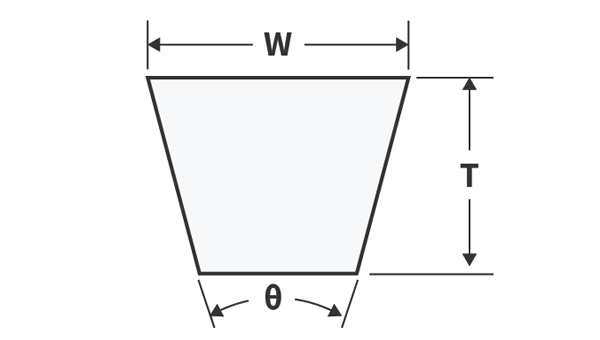

e-POWERVベルトローエッジコグタイプ断面寸法

ローエッジコグタイプ

ベルト形 AX BX CX
上幅　W(mm) 13.1 16.6 22.8
厚み　T(mm) 9.0 11.5 13.5
角度　θ(°) 36 36 36

製品コード

  • ラップドノッチドタイプ

    e-POWER® 製品コード

  • ローエッジコグタイプ

    e-POWER® 製品コード

製造可能サイズ

ベルト形 ベルト呼び長さ（インチ表記）
A 30~240
B 30~240
C 45~240
D 100~400
AX 20~180
BX 25~270
CX 40~270
