平ベルト

フレックスター®Ｊ

搬送

フレックスター®Jは、高いグリップ力で安定した搬送を実現する搬送用平ベルトです。小型装置や精密機器の搬送に適し、滑りを抑えて確実な送り出しに貢献します。
紙葉類・カード搬送、硬貨搬送に適した「低モジュラスタイプ」、伸びが少なく耐久性が向上した「高モジュラスタイプ」、さらに伸びが少なく、高い耐久と屈曲性を持つ「超高モジュラスタイプ」と幅広いラインナップから最適なベルトを選択いただけます。
セラミックチップ分割機用もラインナップしています。

お問い合わせ

製品詳細

ラインナップ

低モジュラスタイプ

紙葉類・カード搬送、硬貨搬送に適しています。搬送面にパターンが付いた仕様もございます。（JLU6-N仕様、JLU6-D仕様）
高モジュラスタイプ

高モジュラスタイプは軽負荷伝動、紙葉類・カード搬送に適しています。ポリエステル心線を採用することにより、伸びが少なくなり、低モジュラスタイプと比べて耐久性が向上しました。 J3H、J6H、J8Hの順に引張強力が強くなります。
超高モジュラスタイプ

超高モジュラスタイプは、伸びが少ない仕様です。ポリエステル心線よりさらに伸びの少ないガラス心線を採用しています。強力性、耐切断時伸び性が向上しており、高い耐久と屈曲性が特長です。静電気を嫌う搬送物は、通電性改善仕様（J8GC5、J8GC6）が優れています。

用途

	硬貨搬送	紙葉類搬送	カード搬送	軽負荷伝動	セラミックチップ分割
低モジュラスタイプ	○	○	○
高モジュラスタイプ		○	○	○
超高モジュラスタイプ		○	○	○	○

構成材料

低モジュラスタイプ

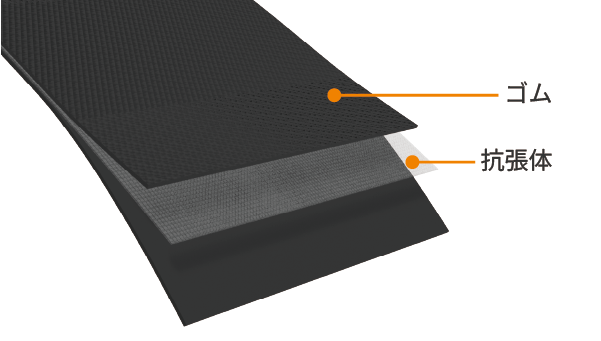

JN、JL、JL3

※JN仕様は抗張体無しとなります。

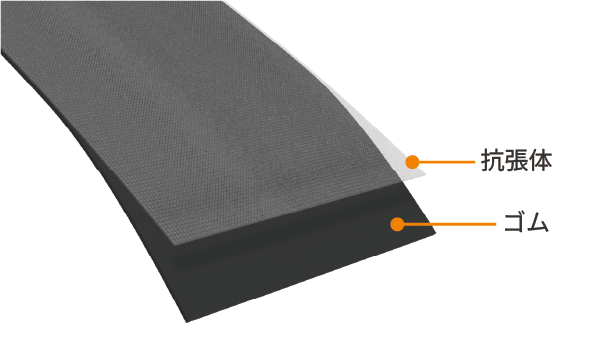

JLU5

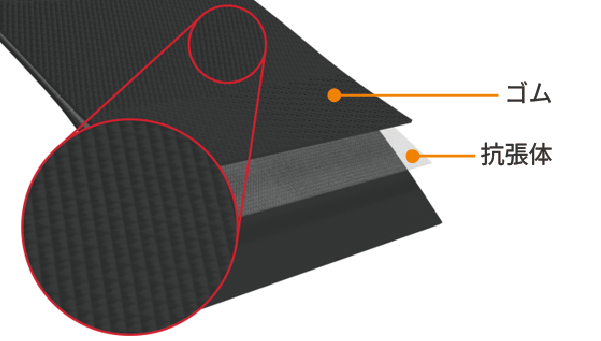

JLU6-N

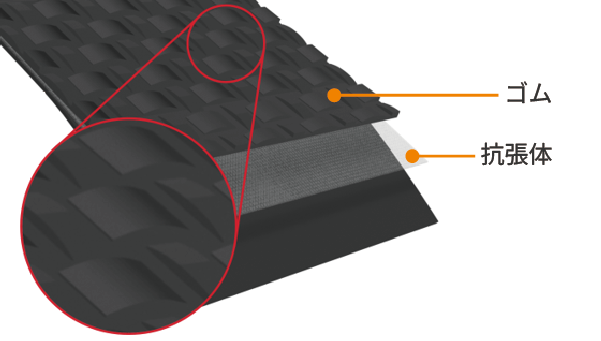

JLU6-D

		JN	JL	JL3	JLU5	JLU6-N	JLU6-D
ゴム（搬送面）		平滑（研磨）			平滑（編布）	布目（小）	布目（大）
構成材料	ゴム	H-NBR			ミラブルウレタン
構成材料	抗張体	無し	ナイロン	ポリエステル
ゴム（プーリ面）		平滑（光沢）			平滑（研磨）		平滑（光沢）

※JN仕様は抗張体無しとなります。
※ JLU5仕様の搬送面は抗張体(編布面)となります。

仕様別詳細

仕様	製造可能幅（mm）	厚み（mm）	製造可能長さ（mm）	最小プーリ径（mm）
JN	4～30	1.0/2.0/3.0/4.0	60～1200	8
JL	5～30	0.7/1.0	60～2500	8
JL3	8～40	0.65/0.80/1.00/2.00	60～798	8
JLU5	8～40	0.65/0.80/1.00/2.00	80～1025	8
JLU6-N	8～40	0.82/1.00/2.00	100～776	8
JLU6-D	8～40	0.82/1.00/2.00	247～775	8

高モジュラスタイプ

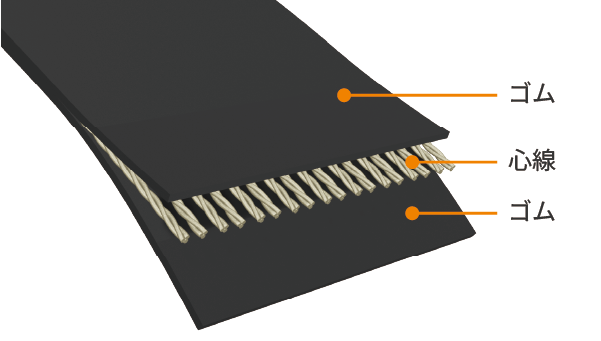

J3H、J6H、J8H

		J3H
ゴム（搬送面）		平滑（研磨）
構成材料	ゴム	H-NBR
構成材料	抗張体	ポリエステル
ゴム（プーリ面）		平滑（光沢）

仕様別詳細

仕様	製造可能幅（mm）	厚み（mm）	製造可能長さ（mm）	最小プーリ径（mm）	引張強力（N/10mm 幅）
J3H	8～30	0.65/1.00	100～3000	10	≧150
J6H	6～30	0.65/1.00	100～3000	10	≧300
J8H	3～30	0.65/1.00	100～3000	10	≧450

超高モジュラスタイプ

J8GA、J8GE

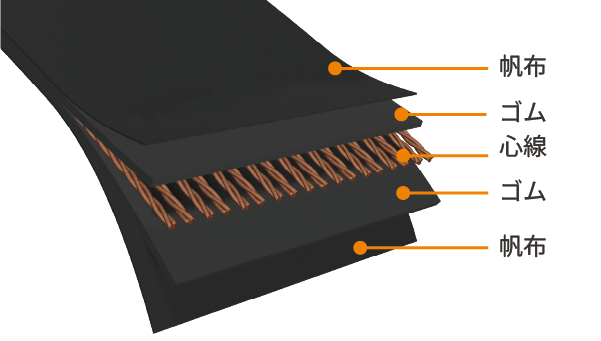

J8GC、J8GD

		J8GA	J8GE
ゴム（搬送面）		平滑（研磨）
構成材料	ゴム	クロロプレン	EPDM
構成材料	抗張体	ガラス
帆布（プーリ面）		ナイロン

		J8GC1	J8GC5	J8GC8	J8GD
帆布（チップ搬送面）		ナイロン		特殊ナイロン	ナイロン
構成材料	ゴム	H-NBR	クロロプレン
構成材料	抗張体	ガラス
帆布（プーリ面）		ナイロン

仕様別詳細

仕様	製造可能幅（mm）	厚み（mm）	製造可能長さ（mm）	最小プーリ径（mm）
J8GA	3～100	0.65/0.85	155～2000	10
J8GE	3～100	0.65/0.85	155～2000	10
J8GD	3～100	1.1	155～2000	10
J8GC1	3～100	0.7	155～2000	10
J8GC5	3～100	0.57	155～2000	10
J8GC6	3～100	0.64	155～2000	10
J8GC8	3～100	0.62	155～2000	10
J8GC9	3～100	0.73	808～1500	10

製品紹介動画

用途例：ATM
用途例：チップ抵抗器
