サイズ表

フレックスター®ベルト

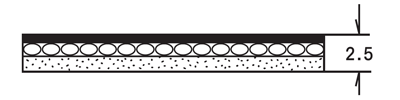

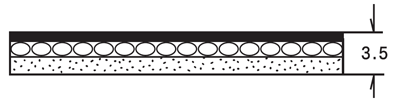

断面寸法一覧

ベルト形 厚さ(mm) 標準ベルト幅(mm)
FL 10,15,20,25,30,35,40,50
FM 20,30,40,50,60,80,100
FH 50,75,100,125,150,175,200

製品コード

フレックスター製品コード

標準ベルトサイズ表

ベルト長さ
(mm)		 FL FM FH
200 〇
224 〇
250 〇
280 〇
315 〇
355 〇
400 〇
450 〇
500 〇 〇
530 〇 〇
ベルト長さ
(mm)		 FL FM FH
560 〇 〇
600 〇 〇
630 〇 〇
670 〇 〇
710 〇 〇
750 〇 〇
800 〇 〇 〇
850 〇 〇 〇
900 〇 〇 〇
950 〇 〇 〇
ベルト長さ
(mm)		 FL FM FH
1000 〇 〇 〇
1060 〇 〇 〇
1120 〇 〇 〇
1180 〇 〇 〇
1250 〇 〇 〇
1320 〇 〇 〇
1400 〇 〇 〇
1500 〇 〇 〇
1600 〇 〇 〇
1700 〇 〇 〇
ベルト長さ
(mm)		 FL FM FH
1800 〇 〇 〇
1900 〇 〇 〇
2000 〇 〇 〇
2240 〇 〇
2500 〇 〇
2800 〇 〇
3150 〇 〇
3550 〇 〇
4000 〇 〇
  • ベルト長さはISO 22に準じております。ベルト形により長さが少し異なります。
