カップリング

ハイパーフレックス®カップリング

ハイパーフレックス® カップリングは、産業機械の動力伝達に求められる信頼性と柔軟性を両立したカップリングシリーズです。

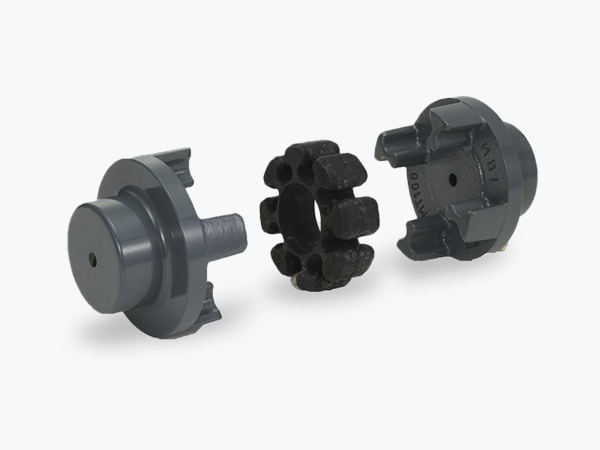

圧縮応力型のMT形は、小型ながら大きな伝達トルクを発揮し、高回転域にも対応できるため、ポンプやコンプレッサーなど幅広い装置で安定した運転に貢献します。

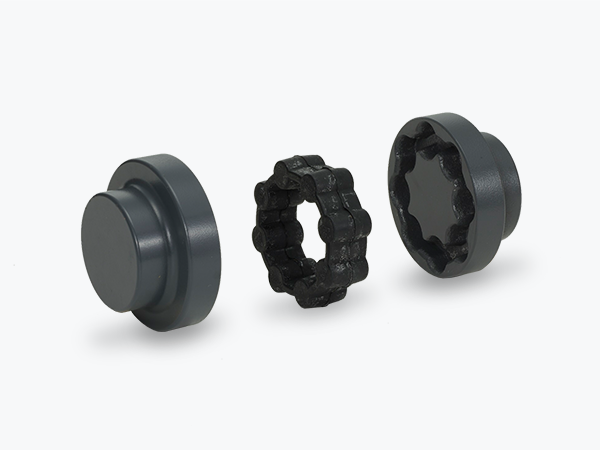

せん断応力を利用するMH形は高いフレキシビリティと優れた衝撃緩和性能を備え、振動や負荷変動のある環境で効果を発揮します。

取り付けが容易で、弾性体交換のみでメンテナンス性を確保。ゴムや耐油性ポリウレタンなど用途に応じた弾性体ラインナップを揃え、多様な産業機械の動力伝達を支える信頼性の高いカップリングです。

製品詳細

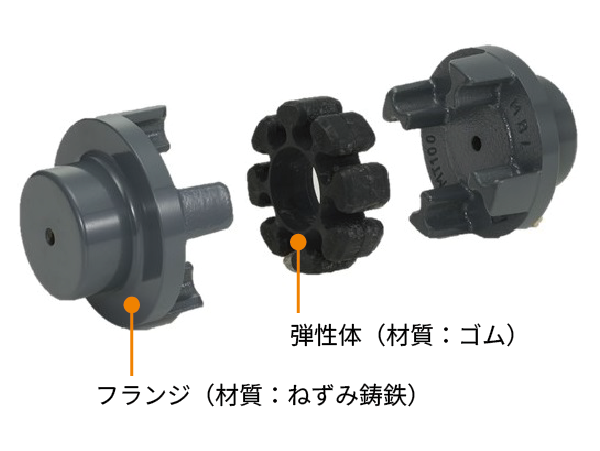

MT形（弾性体ゴム）

フランジ：ねずみ鋳鉄（FC250）
弾性体　：合成ゴム

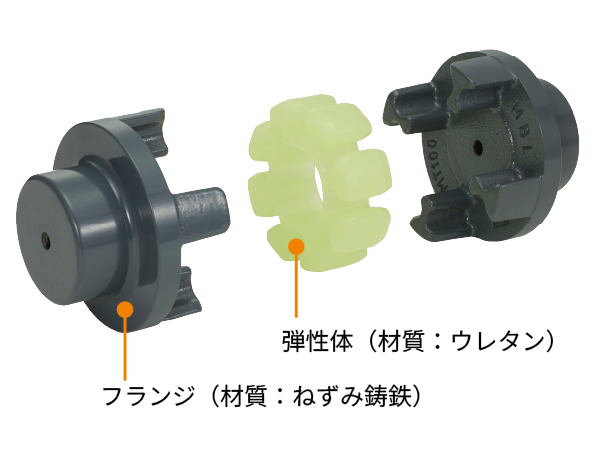

MT形（弾性体ポリウレタン）

フランジ：ねずみ鋳鉄（FC250)
弾性体　：耐油・耐摩耗性に優れたポリウレタン

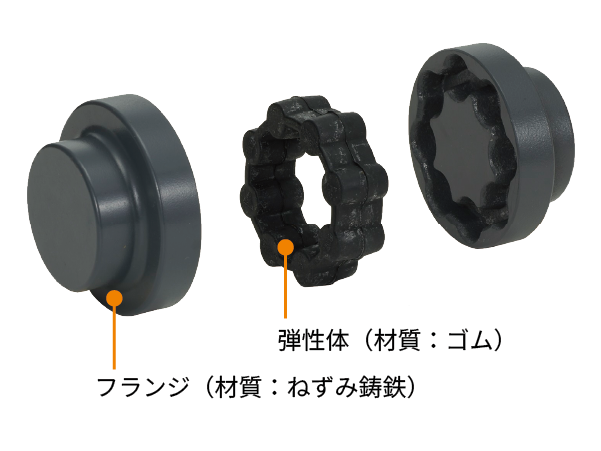

MH形（弾性体：スタンダード）

フランジ：ねずみ鋳鉄（FC200）
弾性体　：合成ゴム
MHP形（弾性体：スーパー形）

フランジ：ねずみ鋳鉄（FC200）
弾性体　：補強用鉄心入り合成ゴム
※補強用鉄心入りの弾性体は外観からはスタンダードと変わりません。

	材質		トルク（N・ｍ）	回転数（rpm）	フレキシブル	耐油性	弾性体交換	特長
	フランジ	弾性体	トルク（N・ｍ）	回転数（rpm）	フレキシブル	耐油性	弾性体交換	特長
MTシリーズ	鋳鉄（FC250）	ゴム	最大5.88~980	3,600~6,000	○	ー	○	・小型で伝達トルクが大きく、あらゆる用途に使用できます。・取り付けが簡単でメンテナンスが不要です。・耐油・耐摩耗性に優れたポリウレタンの弾性体もご用意しています。
MTシリーズ	鋳鉄（FC250）	ポリウレタン	最大7.85~1,370	3,600~6,000	○	○	○
MHシリーズ	鋳鉄（FC200）	スタンダード（ゴム）	最大0.98~245	3,600~6,000	○	ー	○	・フレキシビリティが大きく、衝撃緩和性能が優れています。・取り付けが簡単でメンテナンスが不要です。
MHシリーズ	鋳鉄（FC200）	スーパー（ゴム・鉄芯入り）	最大1.96~637	3,600~6,000	○	ー	○	・フレキシビリティが大きく、衝撃緩和性能が優れています。・取り付けが簡単でメンテナンスが不要です。
