農業機械用Vベルト

ニューオレンジVベルト

ラップドタイプ 標準

ニューオレンジVベルトは、農業機械の低〜中負荷駆動に適した標準タイプの農用Vベルト※で、ポリエステル心線と耐摩耗性に優れたゴム材を採用し、安定した伝動性能を発揮します。

※農用Vベルトは一般産業用 Vベルトに比べ、大きな衝撃、背面アイドラプーリやクラッチによる逆方向の曲げ、高温下での使用など、苛酷な使用条件に耐えるよう設計された薄形ベルトです。一般産業用Vベルトに比べ 、耐熱性、耐屈曲性、耐亀裂性にも優れています。

製品詳細

特長

・農用Vベルトの標準仕様で、調達性に優れています。
・産業機械用ベルトと比較して、耐熱性・耐屈曲性・耐亀裂性に優れています。

構成材料

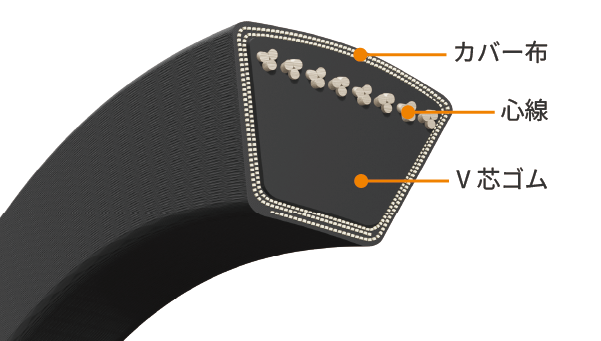

ニューオレンジ材料構成

カバー布:綿/ポリエステル

心線:ポリエステル心線

V芯ゴム:クロロプレンゴム

断面寸法

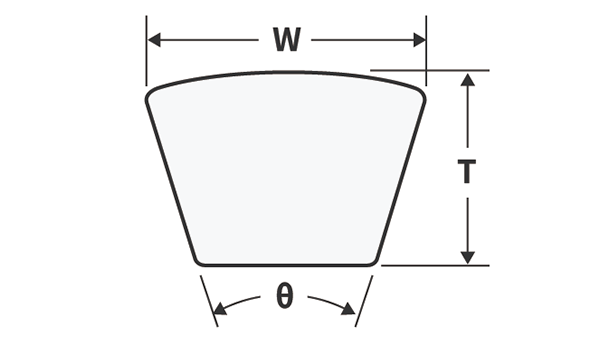

ニューオレンジ断面寸法

断面寸法一覧

ベルト形 LA LB LC
上幅 W(mm) 12.5 16.5 21.7
厚み T(mm) 8.2 9.8 11.4
角度 θ(°) 40 40 40

製品コード

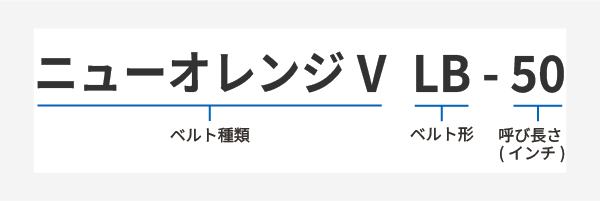

  • ニューオレンジ製品コード

製造可能サイズ

ベルト形 ベルト呼び長さ(インチ表記)
LA 20~400
LB 20~400
LC 35~400

製品紹介動画

  • 用途例:コンバイン

  • 用途例:芝刈り機
